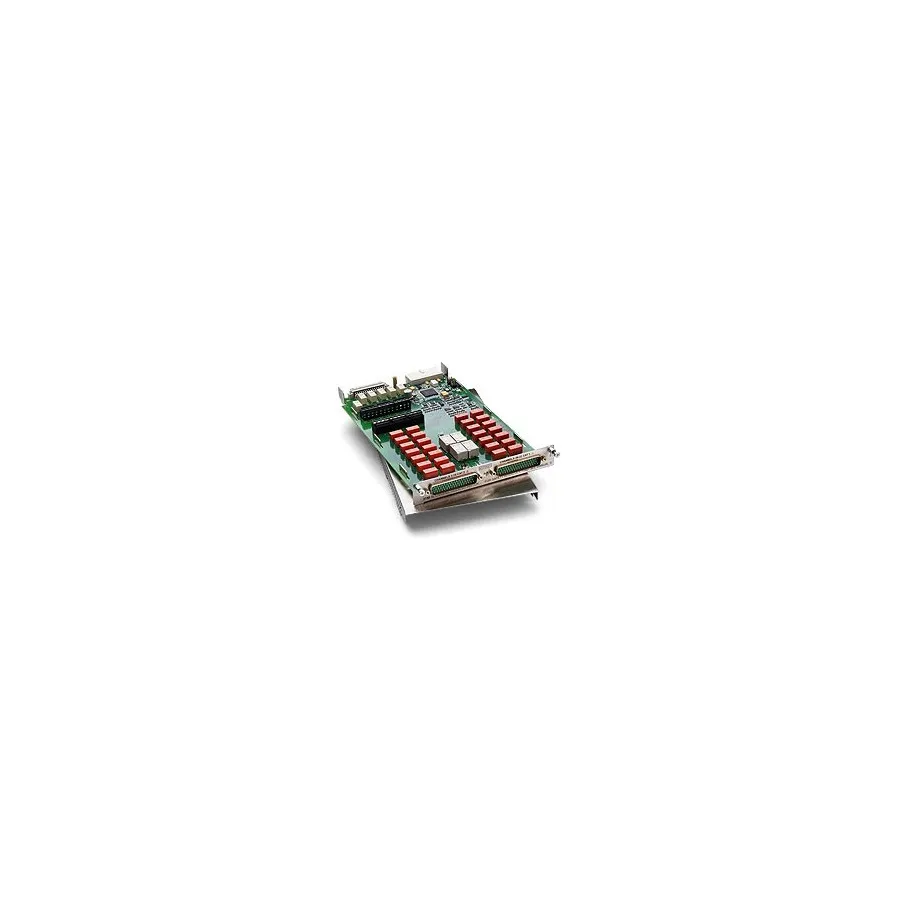

Keithley 3740 General Purpose Switch Card
Keithley 3740 Карта комутації загального призначення
Запитати ціну
Keithley 3740 is a 32-channel switch card with 28 Form C relays and 4 Form A relays for signal routing and power switching up to 7A.
Деталі продукту
| Модель | 3740 |
| Виробник | Keithley |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд
Keithley 3740 — карта комутації загального призначення з 32 каналами для системи 3700A. Вона забезпечує 28 каналів реле Form C для комутації сигналів або живлення та 4 каналу реле Form A для застосувань з високим струмом до 7A. Карта обладнана фіксуючими електромеханічними реле, вбудованим температурним датчиком та гнучкими варіантами підключення.
Основні характеристики
- 28 реле Form C загального призначення на 300V, 2A комутовано або 3A потужність передачі; 60Ω, 125VA
- 4 реле Form A високого струму на 250VAC/30VDC, 7A комутовано; 210Ω
- Фіксуючі електромеханічні реле для надійної комутації
- Вбудований датчик температури з повідомленням при 70°C
- 50-pin D-sub роз'єми для підключення сигналів
- Клемні з'єднання доступні через опціональний аксесуар 3740-ST
- Зберігання стану реле в пам'яті для програмованих конфігурацій
- Аналогові реле зворотного з'єднання для користувацьких міжмодульних з'єднань
Застосування
- Комутація та мультиплексування сигналів у системах автоматизованого тестування
- Комутація живлення та керування навантаженням у промислових системах
- Багатоканальні системи збору та обробки даних
- Застосування комутації високого струму в лабораторному та виробничому тестуванні
Характеристики
| Series | 3700 Series |
| Maximum Current | 7 A |
| Maximum Power | 60 W |
| Maximum Voltage | 300 V |
| Number of Channels | 32 Channels |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-70% |
| Series Compatibility | 3700A Series |
