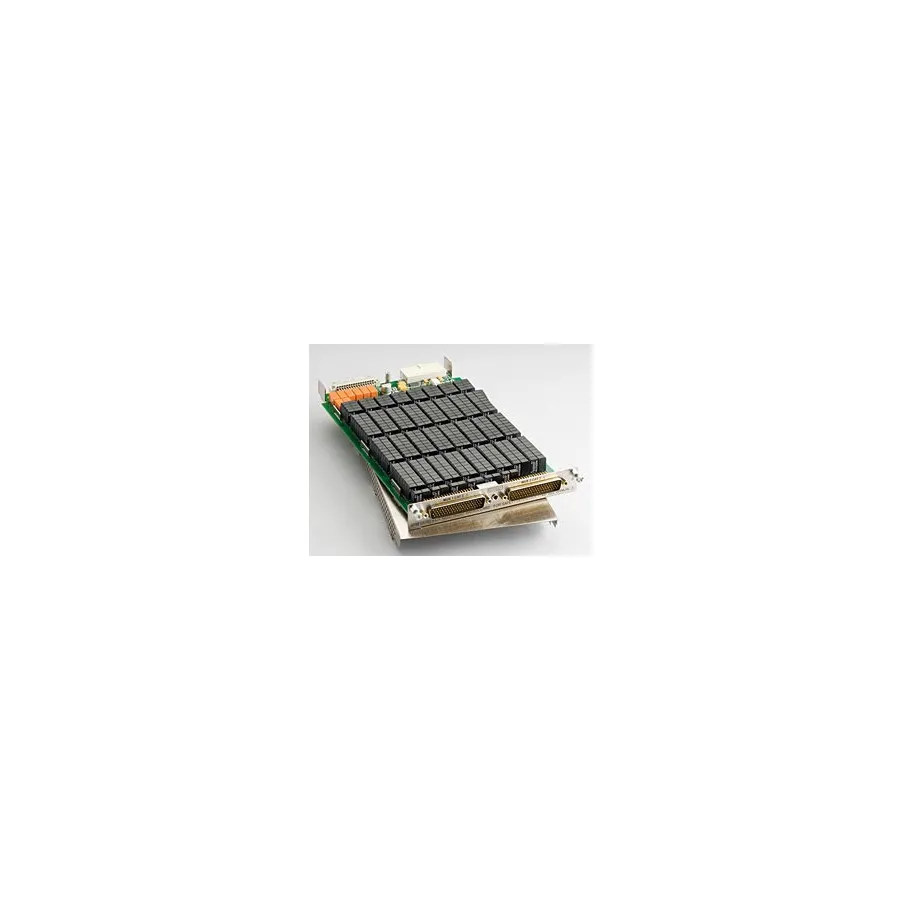

Keithley 3732 Quad 4×28 Reed Relay Matrix Card

Огляд

Keithley 3732 — це матрична карта надвисокої густини, що складається з чотирьох незалежних банків, кожен з 4 рядків та 28 стовпців реле тростинкового контакту, забезпечуючи 448 однополюсних перехресть. Карта має реле для конфігурації банку, які дозволяють автоматично перемикатися між кількома конфігураціями матриці: одиночна 4×112, двійна 4×56 та базова четирирична 4×28, легко адаптуючись до різних вимог програм.

Основні характеристики

• Чотири незалежні банки 4×28 з 448 однополюсними перехрестями
• Оптимізовані реле тростинкового контакту з низьким потенціалом контакту та низьким зміщенням струму
• Вмістимість перенесення 200 В, 1,2 А або комутація 0,75 А; 15 Вт, 15 ВА
• Реле конфігурації банку дозволяють кілька варіантів розміру матриці
• Режим двополюсне для диференціальних вимірювань з автоматичним спарюванням
• Реле аналогової шини для розширення матриці від карти до карти
• Довгоживуючі реле, що перевищують 10⁹ операцій
• Два 78-контактних D-sub роз'єми «мама» для сигналу та конфігурації
• Сумісний з аксесуарами гвинтового терміналу (3732-ST-C або 3732-ST-R)

Застосування

• Тестування I-V з високою кількістю каналів із системами Series 2600B
• Додатки великої матриці, що потребують гнучких конфігурацій
• Обладнання автоматичного тестування для характеризації пристроїв
• Інтеграція з основними системами Keithley Series 3700A
