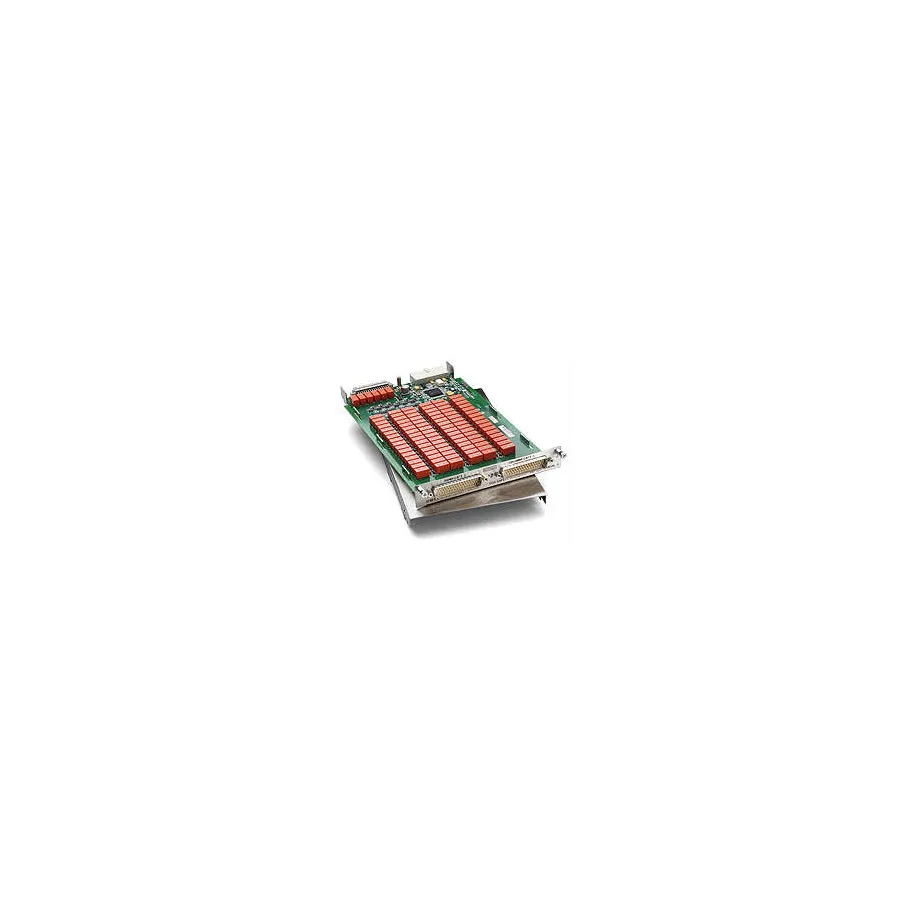

Keithley 3730 High-Density Matrix Card

Keithley 3730 Карта матриці високої щільності

Keithley · Модель: 3730 На замовлення
Keithley 3730 High-Density Matrix Card
Запитати ціну

Keithley 3730 is a high-density 6×16 matrix card with 96 differential channels for the 3700A system, supporting 1 A/300 V relay switching and column expansion.

Модель 3730
Виробник Keithley
Категорія DAQ Modules & Cards
Наявність На замовлення

Огляд

Keithley 3730 — це карта матриці високої щільності для системи mainframe Series 3700A. Вона забезпечує конфігурацію матриці 6 рядків на 16 стовпців із 96 диференціальними каналами, дозволяючи будь-якому рядку підключатися до 16 різних пристроїв під тестуванням (DUT). Карта використовує фіксуючі електромеханічні реле з 2-полюсними контактами Form A, розраховані на роботу при 300 В та 1 А.

Основні характеристики

  • Матриця 6×16 із 96 диференціальними каналами
  • Електромеханічні реле з фіксацією для надійної комутації
  • Здатність комутації 300 В, 1 А з обробкою потужності 60 Ω, 125 ВА
  • Реле з'єднання аналогової задньої панелі дозволяють розширення стовпців
  • Підтримка матриці до 6×96 в одному mainframe 3706A
  • Два 50-контактних роз'єми D-sub для з'єднання сигналів
  • Додаткові клемні з'єднання через аксесуар 3730-ST
  • Низька специфікація зміщення: 2 µV та 100 пА для точних вимірювань
  • Стани замикання реле зберігаються в пам'яті на борту

Застосування

  • Мультиканальна комутація та маршрутизація сигналів у тестових системах
  • Автоматизоване виробниче тестування з кількома пристроями під тестуванням
  • Лабораторні системи вимірювання, які вимагають високої щільності каналів
  • Збір даних із конфігурацією комутації матриці
Series 3700 Series
Connector Type Two 50-pin male D-sub connectors
Maximum Current 1 A
Maximum Power 60 W
Maximum Voltage 300 V
Number of Channels 96 Channels
Operating Temperature Range 0-50°C
Relative Humidity Range 0-70%
Series Compatibility 3700 Series
Special Features Columns can be expanded through the backplane orisolated by relays
