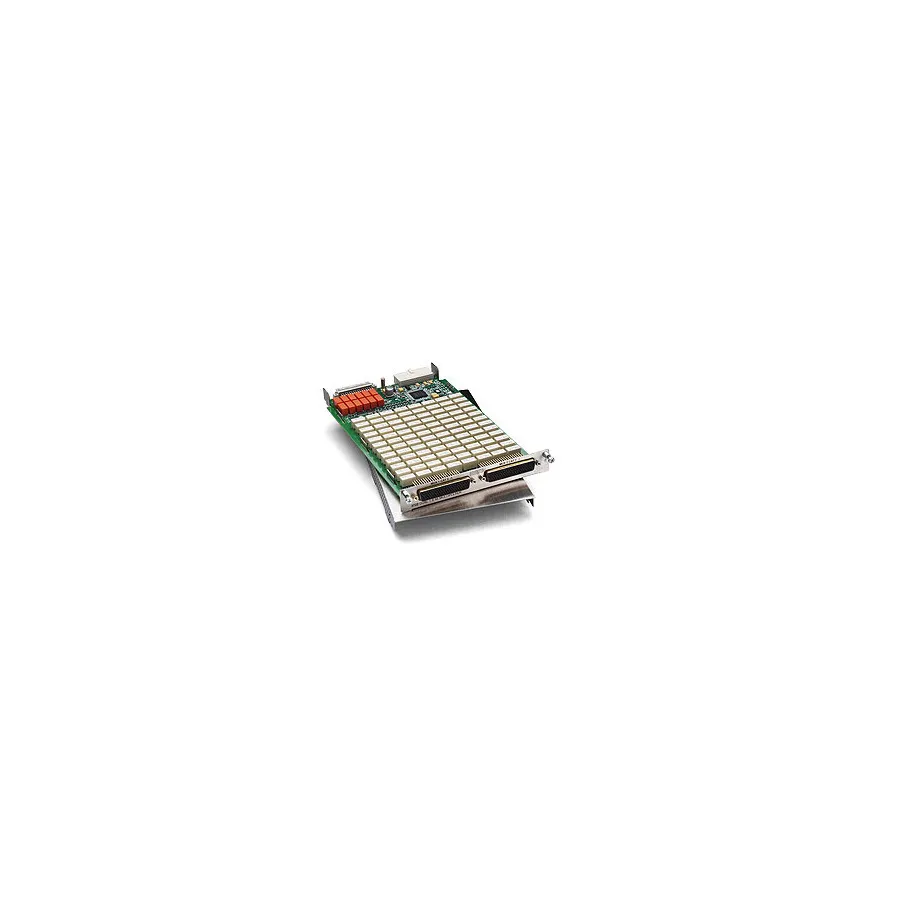

Keithley 3722 Dual 1×48 Multiplexer Card
Keithley 3722 карта мультиплексера Dual 1×48
Запитати ціну
Keithley 3722 Dual 1×48 multiplexer card with 96 differential channels, 300V/1A switching capacity, 25MHz bandwidth, and latching electromechanical relays for Series 3700A systems.
Деталі продукту
| Модель | 3722 |
| Виробник | Keithley |
| Категорія | DAQ Modules & Cards |
| Наявність | На замовлення |
Опис
Огляд
Keithley 3722 — карта мультиплексера Dual 1×48, розроблена для систем збору даних з великою кількістю каналів. Вона має два незалежні масиви мультиплексерів з 48 каналами, які можна налаштувати як один мультиплексер 1×96 з двома полюсами, що забезпечує гнучкість для великомасштабних вимірювальних застосувань. Карта безперебійно інтегрується в системи mainframe Series 3700A через реле зворотного зв'язку аналогової шини, що дозволяє розширення масивів та карти до карти.
Основні характеристики
- 96 диференціальних каналів (конфігурація Dual 1×48)
- Фіксуючі електромеханічні реле з конфігурацією контактів 2 Form A
- Пропускна здатність 300В/1А; пропускна здатність 2А з номіналом 60W/125VA
- Пропускна здатність 25MHz для маршрутизації сигналів на високих швидкостях
- Специфікації зміщення 1µV та 100pA
- Швидкість сканування більше 110 каналів на секунду
- Пам'ять на борту для зберігання конфігурації замикання реле
- Реле аналогової шини для спрощеного підключення масивів та карт
Застосування
- Системи збору даних та вимірювання з великою кількістю каналів
- Системи автоматизованого тестування та вимірювання (ATE)
- Моніторинг навколишнього середовища та тестування
- Тестування та характеризація матеріалів
- Загальна маршрутизація та мультиплексування сигналів
Характеристики
| Series | 3700 Series |
| Bandwidth | 25 MHz |
| Connector Type | Two 104 pin female D-shells. |
| Maximum Current | 1 A |
| Maximum Voltage | 300 V |
| Number of Channels | 96 Channels |
| Operating Temperature Range | 0-50°C |
| Relative Humidity Range | 0-70% |
| Series Compatibility | 3700A Series |
