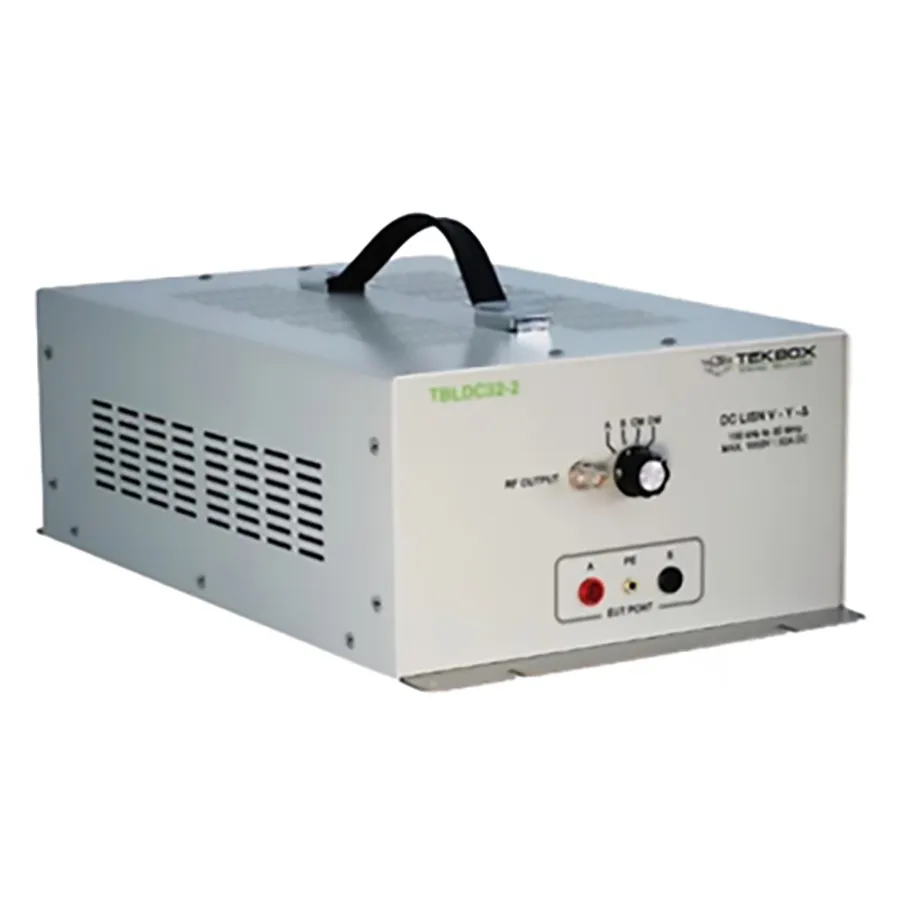

TekBox TBLDC32-2 DC Line Impedance Stabilization Network

Огляд

TekBox TBLDC32-2 — це мережа стабілізації імпеданса лінії (LISN), спеціально розроблена для вимірювання проведених викидів на DC лініях живлення у діапазоні від 9 кГц до 30 МГц відповідно до стандартів CISPR 16-1-2 та CISPR 11. Призначена для тестування напруги завад на DC портах живлення напівпровідникових силових перетворювачів та подібного обладнання з напругою живлення DC до 1000 В та пропускною спроможністю 32 А (25 А безперервно, 32 А протягом 15 хвилин). Пристрій обладнаний поворотним перемикачем для вимірювання прямих/зворотних ліній живлення та окремих вимірювань спільного та диференціального режимів.

Основні характеристики

• Діапазон частот: 9 кГц до 30 МГц
• Номінальна напруга DC: максимум 1000 В
• Максимальний безперервний струм: 25 А (32 А протягом 15 хвилин)
• Імпеданс режиму A/B: 150 ± 30 Ω
• Імпеданс спільного режиму: 150 ± 30 Ω
• Імпеданс диференціального режиму: 150 ± 30 Ω
• Фаза на порту EUT: 0 ± 40°
• Ізоляція EUT-AE: >20 dB (спільний режим), >40 dB (диференціальний режим)
• Лонгітюдна конверсійна втрата: >26 dB
• Коефіцієнт поділу напруги: 20 ± 3 dB
• Повітряні керамічні дроселі для точного імпеданса
• Поворотний перемикач для вимірювання шляхів A, B, CM та DM
• Безпечні крокодили 4 мм для портів EUT та AE
• Коннектор вимірювання BNC (50 Ω)
• Міцна основа з нержавіючої сталі з фланцями заземлення

Застосування

• Тестування проведених викидів DC ліній за CISPR 16-1-2 та CISPR 11
• Вимірювання напруги завад напівпровідникових силових перетворювачів
• Відповідність EMC систем розподілу DC живлення
• Аналіз викидів спільного та диференціального режимів
