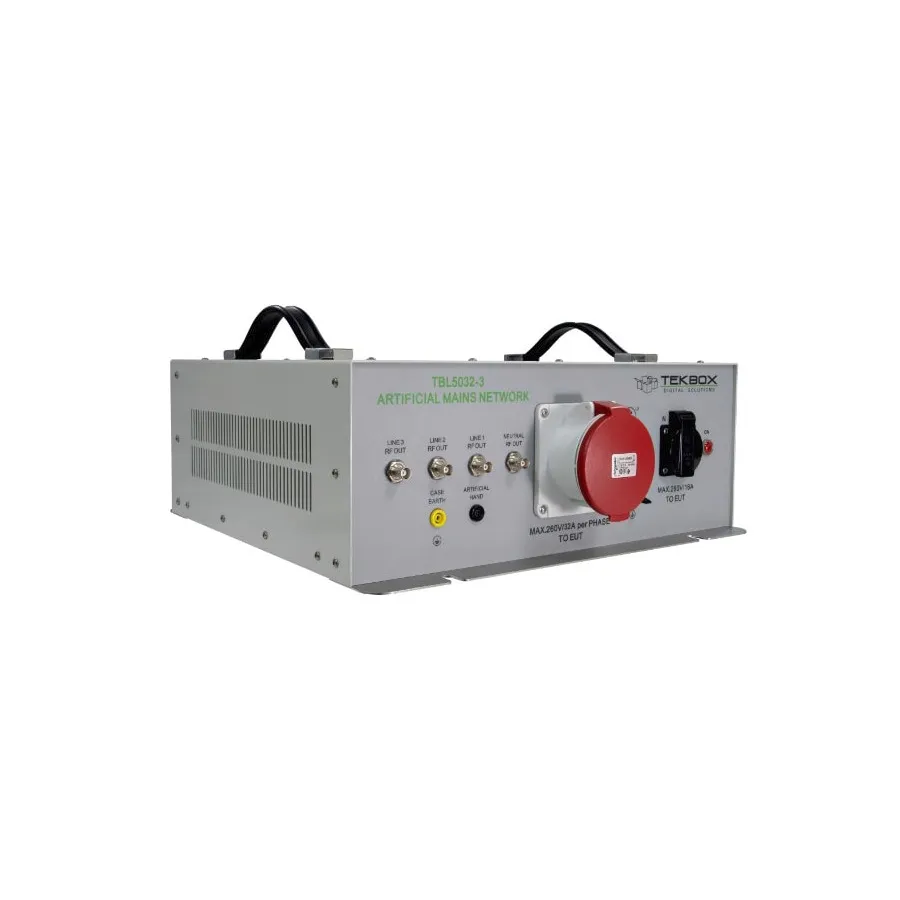

TekBox TBL5032-3-US Line Impedance Stabilization Network

Огляд

TekBox TBL5032-3 — це трифазна мережа стабілізації імпеданса лінії (LISN), розроблена для вимірювання лінійних завад у діапазоні від 9 кГц до 30 МГц відповідно до стандарту CISPR 16-1-2. Призначена для тестування трифазного та однофазного обладнання з живленням змінного струму з напругою до 450 В / 260 В та пропускною спроможністю 32 А на кожну фазу та нейтраль. Пристрій має окремі RF виходи для кожної фази та нейтрального провідника, що дозволяє точно вимірювати проведені викиди. США версія включає зовнішній коаксіальний фільтр високих частот 9 кГц замість інтегрованого фільтра.

Основні характеристики

• Діапазон частот: 9 кГц до 30 МГц
• Підтримка трифазних та однофазних систем з конфігурацією 3L+N+PE
• Імпеданс: 50 Ω / (50 µH + 5 Ω)
• Штучна рука: 220 pF + 511 Ω
• Комутуємий PE (захисний провідник): 50 Ω / 50 µH
• Інтегрований передфільтр 250 µH
• Окремі RF виходи для кожної фази та нейтралі
• Повітряні керамічні дроселі для точного вимірювання імпеданса
• Максимальний струм: 32 А на фазу та нейтраль при 23°C
• Роз'єм DUT CEE/IEC 60309 для трифазної системи, розрахований на 32 А
• Зовнішній коаксіальний фільтр високих частот 9 кГц у комплекті
• Сумісна з TBLM1 для розділення спільного/диференціального режиму

Застосування

• Тестування проведених викидів трифазних та однофазних систем за CISPR 16-1-2
• Тестування промислового обладнання з високим струмом
• Аналіз спільного та диференціального режимів
• Перевірка відповідності EMC систем розподілу електроенергії

Комплектація

• Зовнішній коаксіальний фільтр високих частот 9 кГц
• США версія з роз'ємником DUT для країни
