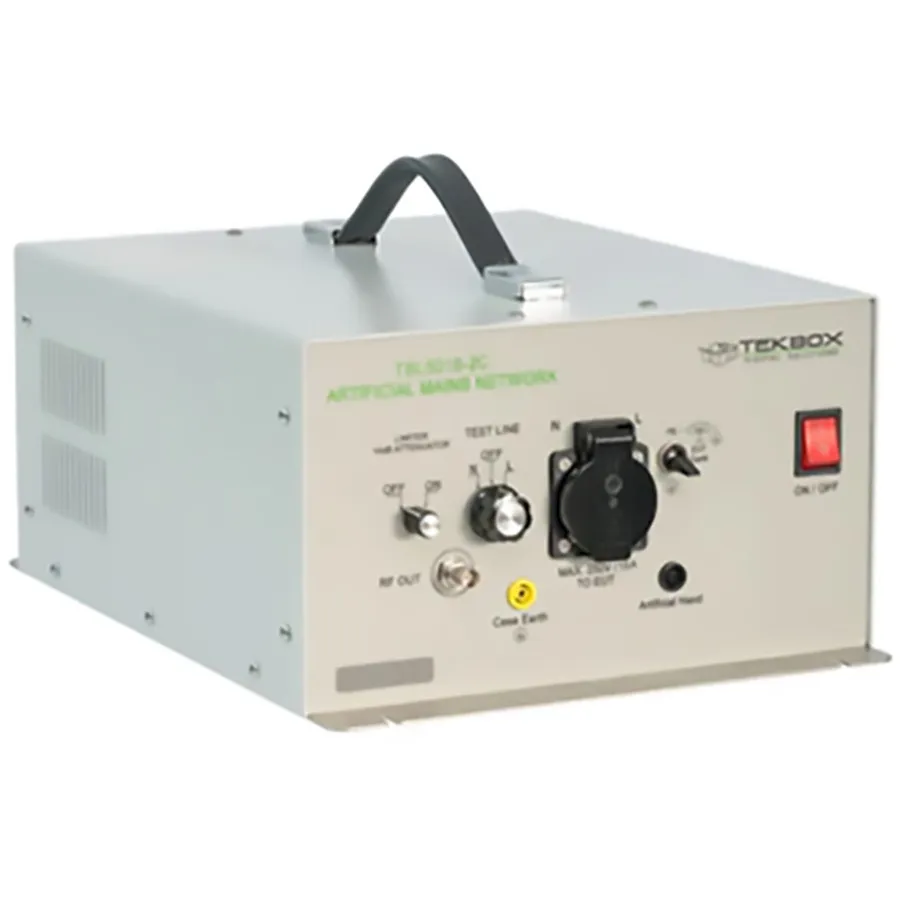

TekBox TBL5016-2C Line Impedance Stabilization Network
TekBox TBL5016-2C Мережа стабілізації імпеданса лінії
Запитати ціну
TekBox TBL5016-2C is a single-phase Line Impedance Stabilization Network for measuring conducted emissions at 9 kHz–30 MHz with 16 A capacity per CISPR 16-1-2 standard.
Деталі продукту
| Модель | TBL5016-2C |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBL5016-2C — це мережа стабілізації імпеданса лінії (LISN), розроблена для вимірювання проведених викидів у діапазоні частот від 9 кГц до 30 МГц відповідно до стандарту CISPR 16-1-2. Призначена для тестування однофазного обладнання з живленням змінного струму з напругою живлення до 250 В та пропускною спроможністю 16 А. Пристрій дозволяє вимірювати проведені шуми як на фазному, так і на нейтральному провіднику.
Основні характеристики
- Діапазон частот: 9 кГц до 30 МГц
- Імпеданс: 50 Ω ║ (50 µH + 5 Ω)
- Перемикач вибору лінії для вимірювання фази та нейтралі
- Комутуємий PE (захисний провідник): 50 Ω ║ 50 µH
- Інтегрований обмежувач/аттенюатор/високочастотний фільтр: +6 dBm / 10 dB / 150 кГц до 30 МГц
- Повітряні керамічні дроселі для точного імпеданса
- Максимальний безперервний струм: 16 А при 23°C
- Штучна рука: 220 pF + 511 Ω
- Коннектор вимірювання BNC (50 Ω)
- Доступні роз'ємники EUT для різних країн
Застосування
- Тестування проведених викидів за стандартами CISPR 16-1-2 та CISPR 11
- Тестування EMC перед сертифікацією
- Тестування обладнання однофазної мережі змінного струму
- Вимірювання завад електроживлення
Характеристики
| Series | TBL Series |
