TekBox TBL50100-1 Line Impedance Stabilisation Network

Огляд

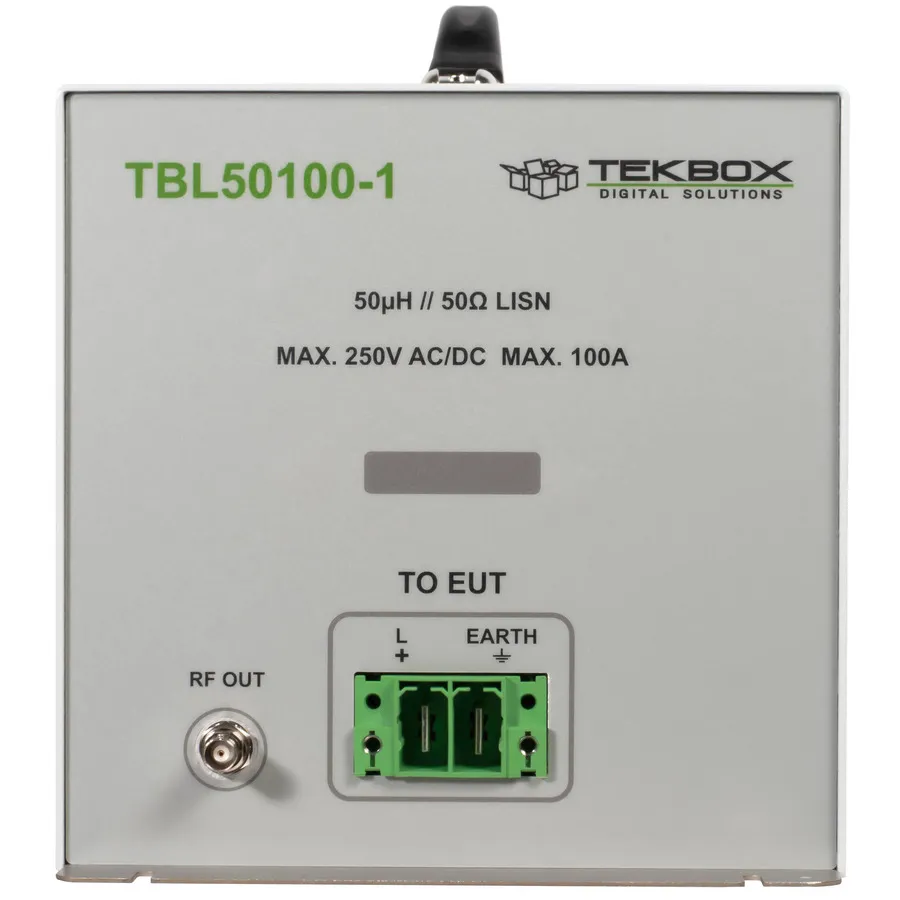

TekBox TBL50100-1 — це одноканальна мережа стабілізації імпедансу (LISN) 50µH для вимірювання проведеного випромінювання на обладнанні, живленому від змінного або постійного струму. Відповідає стандарту CISPR 16-1-2 та працює в діапазоні частот 150 кГц–30 МГц. Пристрій встановлює визначений імпеданс (50 Ω // 50 µH) між джерелом живлення та тестованим обладнанням (EUT), що дозволяє вимірювати проведений шум через роз'єм BNC за допомогою аналізатора спектру або приймача вимірювання.

Основні характеристики

• Імпеданс 50 Ω // 50 µH (тип V-AMN, без 250 µH попереднього фільтра)
• Діапазон частот: 150 кГц–30 МГц (характеризований 9 кГц–100 МГц)
• Максимальний струм: 70 A безперервно, 100 A протягом 10 хвилин
• Робоча напруга: 0–250 В постійного або 0–250 В змінного струму (50/60 Гц)
• Низький опір постійного струму: <45 мΩ
• Клеми високого струму Phoenix Contact (вилка та розетка)
• RF роз'єм для вимірювання: BNC розетка
• Розміри: 350 мм × 230 мм × 230 мм, вага 5,3 кг

Застосування

• Вимірювання проведеного випромінювання відповідно до CISPR 16-1-2
• Встановлення імпедансу для стандартизованого тестування EMC
• Багатоблокові системи для трифазного змінного або постійного живлення обладнання (потрібно 2–4 блоки)
• Інтеграція з LISN Mate для розділення шуму синфазного та диференціального режимів

Комплектація

• Кабель BNC-вилка до N-вилка RG232
• Роз'єми для клем SOURCE та EUT
• Окремий протокол калібрування
