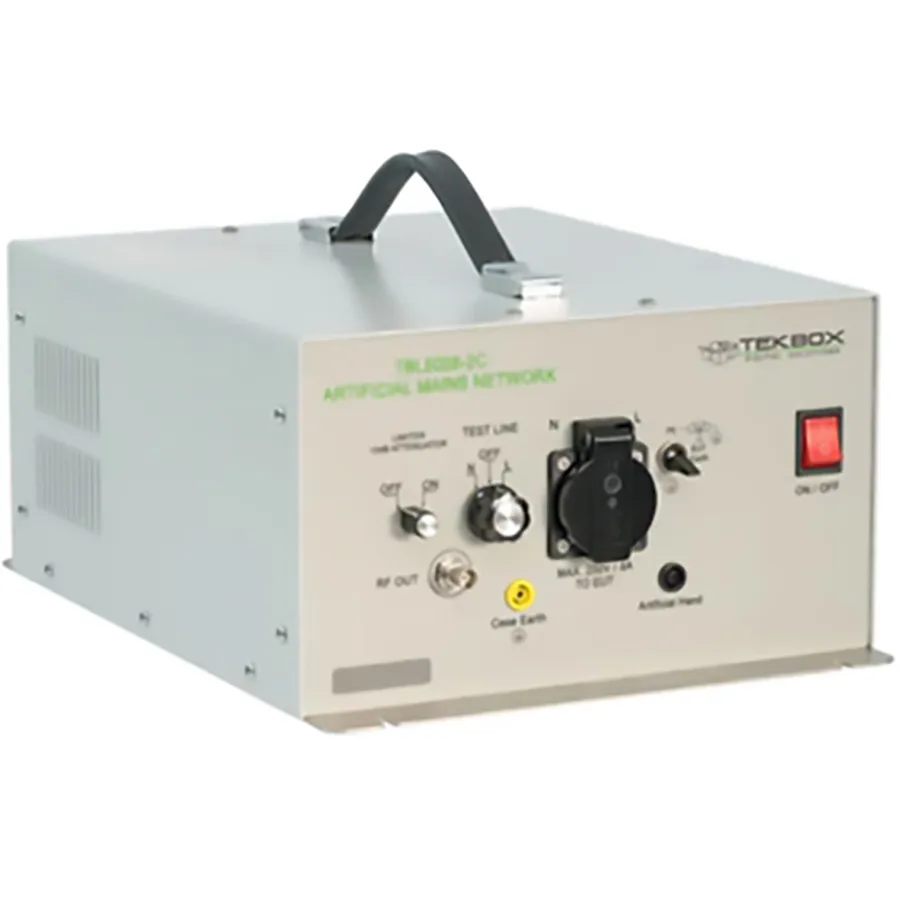

TekBox TBL5008-2C Line Impedance Stabilisation Network
TekBox TBL5008-2C мережа стабілізації імпедансу
Запитати ціну
TekBox TBL5008-2C is a Line Impedance Stabilisation Network for measuring conducted emissions on AC power lines up to 8A, 9 kHz to 30 MHz.
Деталі продукту
| Модель | TBL5008-2C |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBL5008-2C — це одноканальна мережа стабілізації імпедансу (LISN) для вимірювання проведеного випромінювання на обладнанні живленні від змінного струму. Працює в діапазоні частот 9 кГц–30 МГц, відповідає стандарту CISPR 16-1-2. Пристрій підходить для тестування обладнання з напругою живлення до 250 В та максимальним струмом 8 А, що робить його ідеальним для однофазних змінних застосувань в EMC лабораторіях.
Основні характеристики
- Конфігурація імпедансу: 50 Ω || (50 µH + 5 Ω)
- Діапазон частот: 9 кГц–30 МГц
- Максимальний номіналний струм: 8 A @ 23°C
- Напруга живлення: до 250 В змінного струму (50/60 Гц) або постійного струму
- Комутуюче штучне ручне коло (220 pF + 511 Ω)
- Комутуюча конфігурація захисного провідника (PE)
- Вбудований обмежувач/атенюатор/фільтр високих частот (+6 dBm / 10 dB / 150 кГц–30 МГц)
- Котушки індуктора з повітряним сердечником для низьких втрат
- Роз'єм для вимірювання: 50 Ω BNC
- Роз'єм живлення: IEC 60320 C13
- Діапазон робочої температури: +5°C–+40°C, 5–80% RH
Застосування
- Тестування проведеного випромінювання відповідно до CISPR 16-1-2
- Попередня перевірка відповідності EMC для споживчого та промислового обладнання
- Тестування однофазного змінного обладнання до 8 А
Характеристики
| Series | TBL Series |
