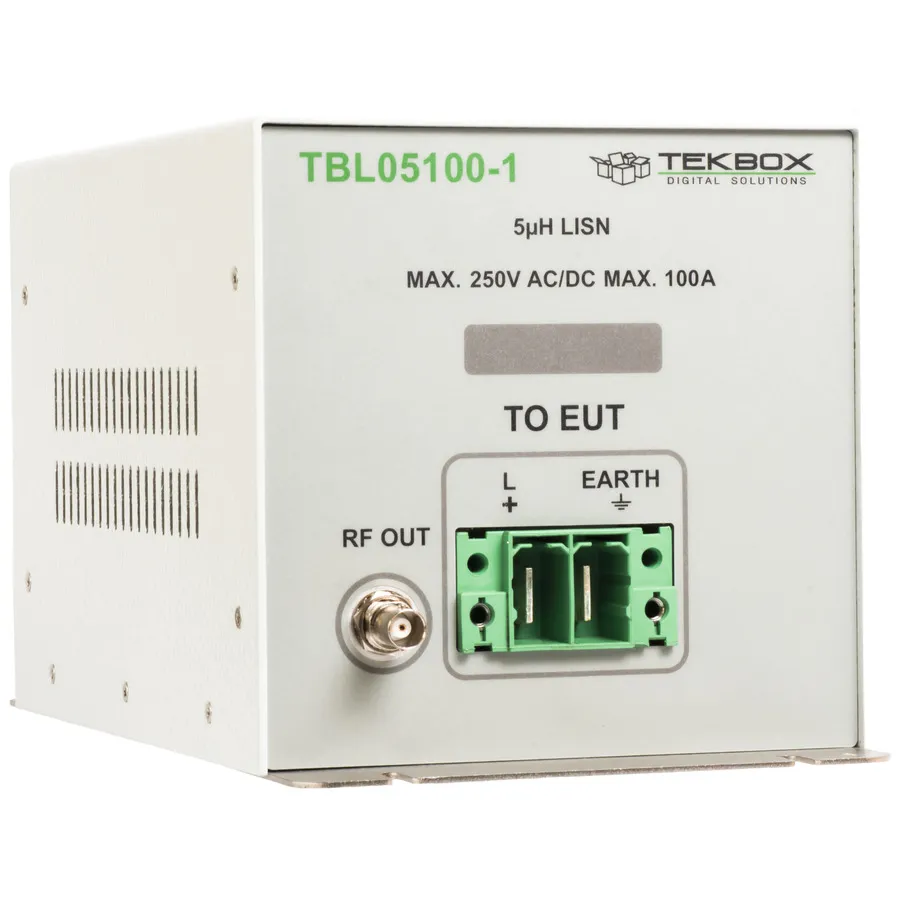

TekBox TBL05100-1 LISN

Огляд

TekBox TBL05100-1 — це універсальна мережа стабілізації імпедансу 5 µH (LISN), яка відповідає вимогам кількох ЕМС-стандартів, включаючи CISPR 16-1-2, CISPR 25, MIL-STD-461G, ISO 11452-4, ISO 7637-2 та DO-160. Пристрій має конфігурну конструкцію з внутрішніми переключувачами, які дозволяють адаптувати імпеданс для різних сценаріїв тестування.

Конфігурація з заводу за замовчуванням — 50 Ω // 5 µH + 1 Ω, що відповідає вимогам CISPR 16-1-2 та CISPR 25. LISN встановлюється у силову лінію обладнання під тестуванням (EUT), де він дозволяє контролювати проведені шуми на клемах живлення EUT через зовнішній BNC-розʻєм за допомогою аналізатора спектру або приймача вимірювань.

Основні характеристики

• Топологія: Одно променева, конфігурна 50 Ω // 5 µH + 1 Ω (за замовчуванням з заводу) або 50 Ω // 5 µH з внутрішнім переключувачем
• Підтримує кілька стандартів: CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4, ISO 7637-2
• Діапазон характеризованої частоти: 10 kHz – 400 MHz
• DC опір: < 5 mΩ Source+ to EUT+; < 5 mΩ Source- to EUT-
• Максимальний безперервний струм: 100 A
• Номінальний діапазон робочої напруги: 0 – 250V AC/DC
• Номіналь компонентів: 350V AC (50/60 Hz), 1000V DC
• Високострумові з'єднання: Клеми Phoenix Contact з гвинтовим з'єднанням
• Включає кабель RG232 BNC-male to N-male, розʻєми та монтажні кронштейни

Застосування

• ЕМС-тестування автомобільного та авіаційного обладнання
• Вимірювання проведених шумів та тестування викидів
• Тестування відповідності кільком стандартам з одним конфігурним пристроєм
• Застосування з високим струмом до 100 A

Комплектація

• Кабель RG232 BNC-male to N-male
• Розʻєми сумісності
• Монтажні кронштейни для кріплення до земляної площини
• Два аксесуари з блоку клем женського типу (за замовчуванням)
