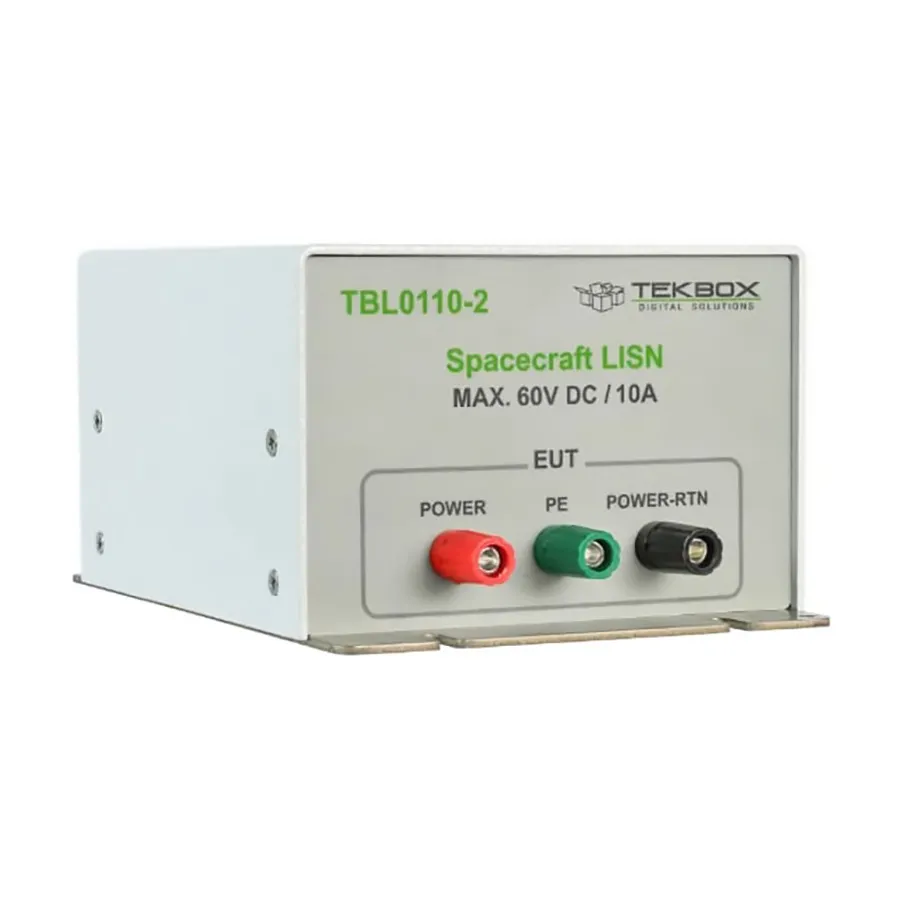

TekBox TBL0110-2 LISN
TekBox TBL0110-2 LISN
TekBox TBL0110-2 is a two-path 50 Ω // 1 µH LISN for EMC testing of small satellites and spacecraft, 30 Hz–500 MHz, 10 A continuous.
Деталі продукту
| Модель | TBL0110-2 |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBL0110-2 — це двохпроменева мережа стабілізації імпедансу 50 Ω // 1 µH, розроблена на основі стандарту ECSS-E-ST-20-07C Rev 1. Вона призначена для ЕМС-вимірювань малих супутників та космічних апаратів, забезпечуючи стабілізацію імпедансу лінії у діапазоні частот від 30 Hz до 500 MHz.
Індуктор 1 µH імітує типовий коефіцієнт індуктивності кабельної розводки системи живлення, що зустрічається у малих космічних апаратах та супутниках. LISN встановлюється у силову лінію та лінію повернення обладнання під тестуванням (EUT), а для вимірювання проведених викидів використовується зовнішній датчик RF-струму.
Основні характеристики
- Тип LISN: V-AMN, 50 Ω // 1 µH
- Діапазон характеризованої частоти: 30 Hz – 500 MHz
- DC опір: 120 mΩ
- Максимальний безперервний струм: 10 A
- Діапазон робочої напруги: 0 – 60V DC
- Клеми EUT/SOURCE: 4 мм банани
- Розроблено спеціально для малих супутників та космічних апаратів
Застосування
- ЕМС-тестування та перевірка відповідності для малих супутників
- Характеризація ЕМС системи живлення космічних апаратів
- Стабілізація імпедансу лінії для тестування проведених викидів
Комплектація
- Одиниця LISN 1 µH / 10 A з двома контурами
Характеристики
| Type | LISN |
| Series | TBL Series |
| Frequency Range | 30Hz to 500MHz |
