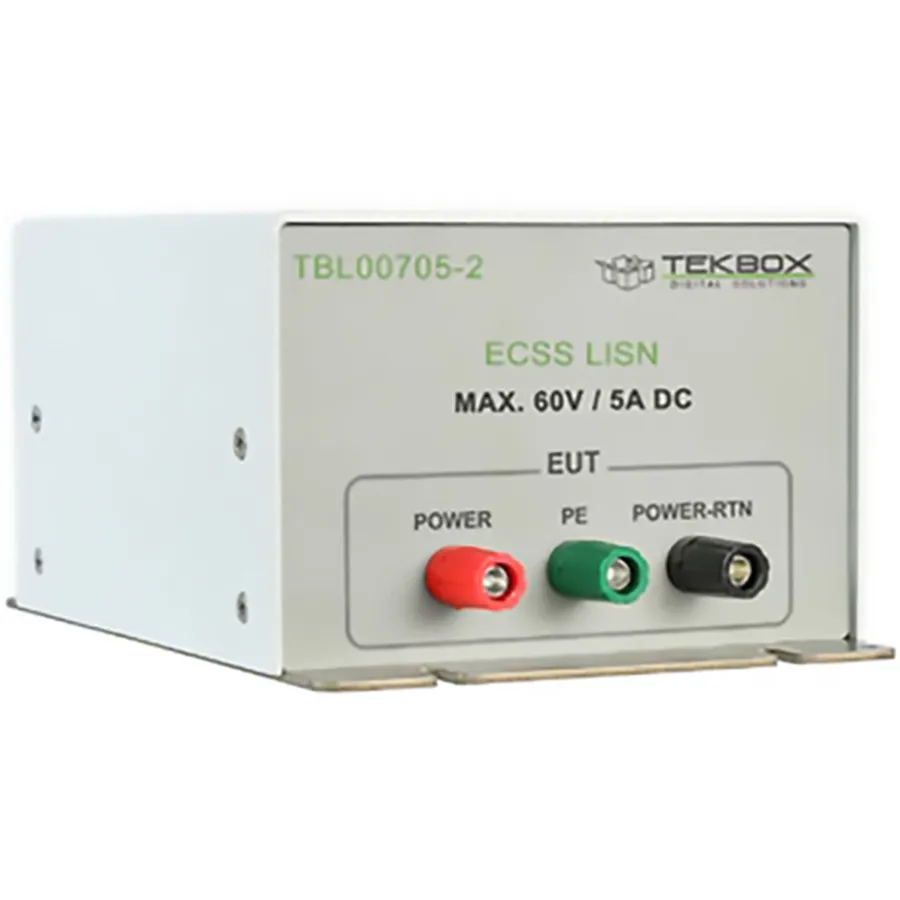

TekBox TBL00705-2 LISN—two-path 50 Ω // 0.7 µH coupling network for EMC testing of satellites/spacecraft, 10 Hz–200 MHz, 5 A max.
Деталі продукту
| Модель | TBL00705-2 |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBL00705-2 — це двохпроменева мережа стабілізації імпедансу 50 Ω // 0.7 µH, розроблена на основі стандарту ECSS-E-ST-20-07C Rev 1. Вона призначена для ЕМС-вимірювань супутників та космічних апаратів, забезпечуючи стабілізацію імпедансу лінії у діапазоні частот від 10 Hz до 200 MHz.
Індуктор 0.7 µH імітує типовий коефіцієнт індуктивності кабельної розводки системи живлення, що зустрічається у космічних апаратах та супутниках. LISN встановлюється у силову лінію та лінію повернення обладнання під тестуванням (EUT), а для вимірювання проведених викидів використовується зовнішній датчик RF-струму.
Основні характеристики
- Тип LISN: V-AMN, 50 Ω // 0.7 µH
- Діапазон характеризованої частоти: 10 Hz – 200 MHz
- DC опір: 400 mΩ на шлях
- Максимальний безперервний струм: 5 A
- Діапазон робочої напруги: 0 – 60V DC
- Клеми EUT/SOURCE: 4 мм банани
- Компактні розміри: 120 мм Ш × 175 мм Д × 85 мм В
- Вага: 0.9 кг
Застосування
- ЕМС-тестування та перевірка відповідності для супутників
- Характеризація ЕМС системи живлення космічних апаратів
- Стабілізація імпедансу лінії для тестування проведених викидів
Характеристики
| Series | TBL Series |
