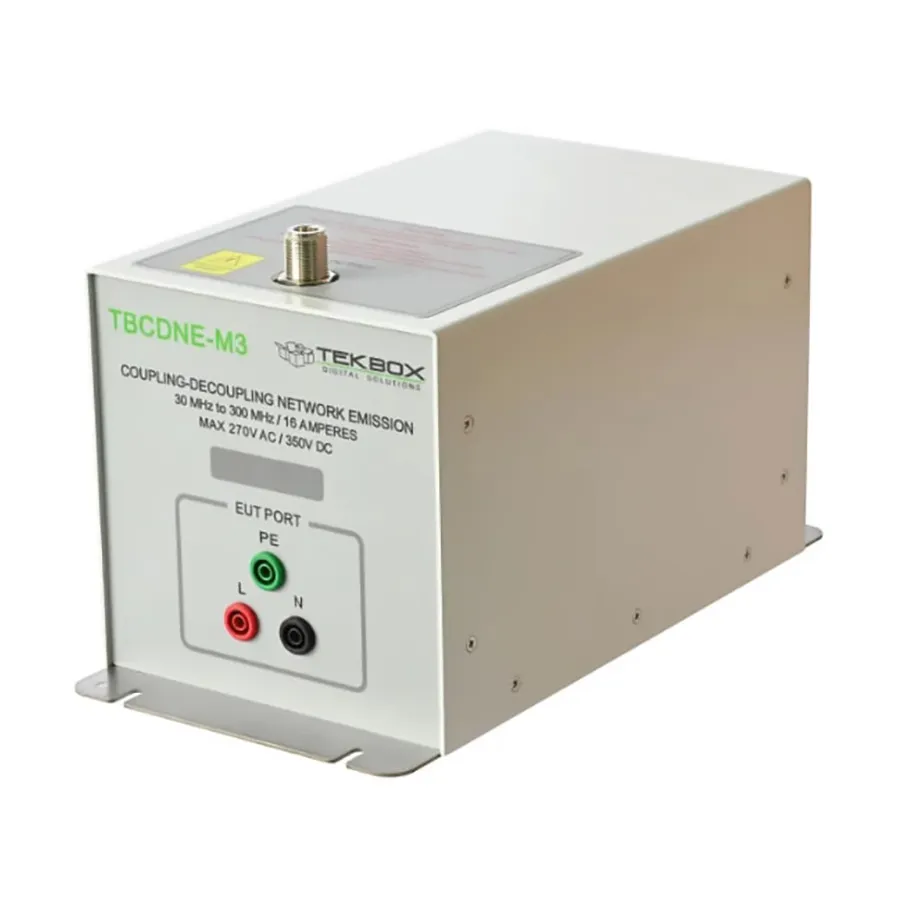

TekBox TBCDNE-M3 is a coupling decoupling network for measuring radiated emission of lighting equipment per CISPR 15, 30–300 MHz, maximum 16A.
Деталі продукту
| Модель | TBCDNE-M3 |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBCDNE-M3 — мережа розв'язки-зв'язку для вимірювання емісії (CDNE), яка використовується для вимірювання радіаційної емісії освітлювальних пристроїв відповідно до стандартів CISPR 15 (EN55015) Edition 9. Вона забезпечує альтернативу традиційним вимірюванням на відкритих тестових площадках (OATS) і працює в діапазоні 30 МГц - 300 МГц. TBCDNE-M3 призначена для обладнання з захисним заземленням (PE), нейтраллю та живлювальною лінією.
Основні характеристики
- Діапазон частот: 30 МГц - 300 МГц
- Максимальна напруга живлення: 300В AC, 600В DC
- Максимальний струм: 16A
- Імпеданс синфазного режиму: 150 Ω +10/–20 Ω (EUT port)
- Імпеданс диференціального режиму: 100 Ω ± 20 Ω (EUT port)
- Відповідність CISPR 15 (IEC/EN 55015) Edition 9
- Відповідність CISPR 16-1-2 та CISPR 16-2-1
- Розроблена для обладнання з PE, нейтраллю та живлювальною лінією
- Мінімум 20 дБ поздовжного перетворення втрат
- Роз'єми EUT/AE: 4 мм банани безпеки з 4 мм гніздами заземлення в основі
- Калібрувальні дані, прослідковувані NIST
Застосування
- Тестування радіаційної емісії трифазного освітлювального обладнання
- Альтернатива вимірюванням на відкритих тестових площадках (OATS)
- Тестування обладнання з захисним заземленням (PE)
Характеристики
| Type | M3 |
| Series | TBCDNE Series |
| Frequency Range | 30 - 300 MHz |
