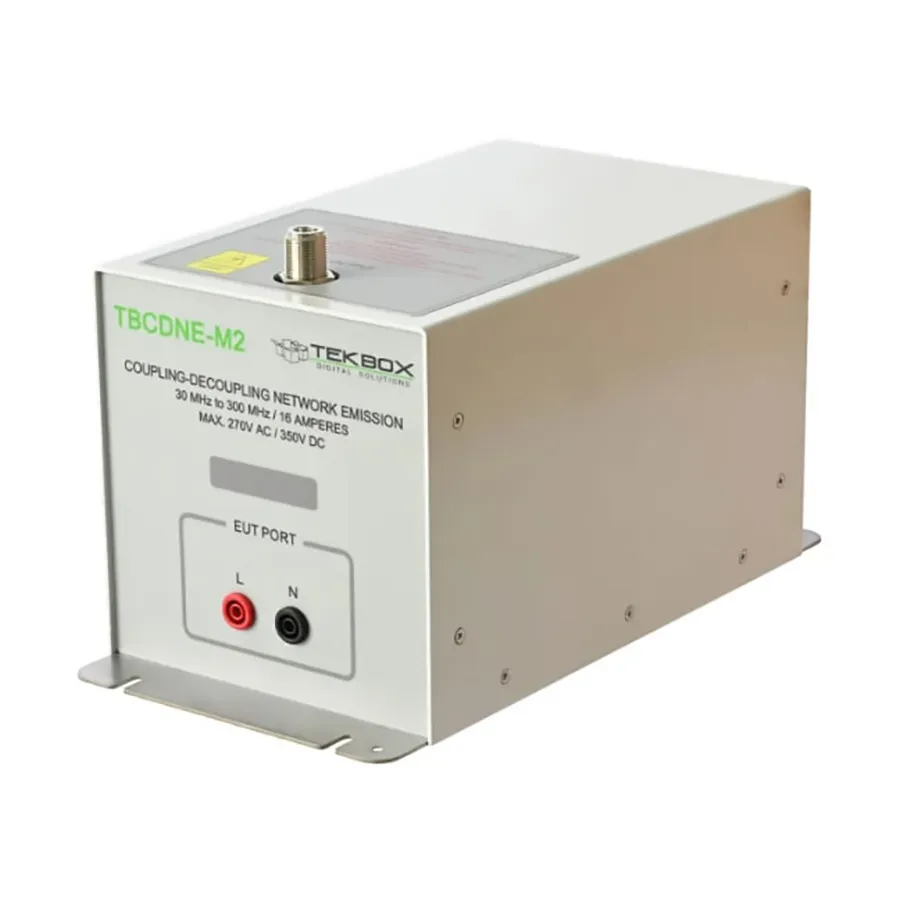

TekBox TBCDNE-M2 Coupling Decoupling Network Emission
TekBox TBCDNE-M2 мережа розв'язки-зв'язку емісії
Запитати ціну
TekBox TBCDNE-M2 is a coupling decoupling network for measuring radiated emission of lighting equipment, CISPR 15 compliant, 30 MHz–300 MHz, 16A maximum.
Деталі продукту
| Модель | TBCDNE-M2 |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBCDNE-M2 — мережа розв'язки-зв'язку для вимірювання емісії (CDNE), яка використовується для вимірювання радіаційної емісії освітлювальних пристроїв відповідно до стандартів CISPR 15 (EN55015) Edition 9. Вона забезпечує альтернативу традиційним вимірюванням на відкритих тестових площадках (OATS) і працює в діапазоні 30 МГц - 300 МГц. TBCDNE-M2 призначена для обладнання, яке не має захисного заземлення (PE).
Основні характеристики
- Діапазон частот: 30 МГц - 300 МГц
- Максимальна напруга живлення: 300В AC, 600В DC
- Максимальний струм: 16A
- Імпеданс синфазного режиму: 150 Ω +10/–20 Ω (EUT port)
- Імпеданс диференціального режиму: 100 Ω ± 20 Ω (EUT port)
- Відповідність CISPR 15 (IEC/EN 55015) Edition 9
- Відповідність CISPR 16-1-2 та CISPR 16-2-1
- Мінімум 20 дБ поздовжного перетворення втрат для запобігання впливу симетричної напруги
- Роз'єми EUT/AE: 4 мм банани безпеки з 4 мм гніздами заземлення в основі
- Калібрувальні дані, прослідковувані NIST
Застосування
- Тестування радіаційної емісії освітлювальних пристроїв
- Альтернатива вимірюванням на відкритих тестових площадках (OATS)
- Тестування обладнання без захисного заземлення (PE)
Характеристики
| Type | M2 |
| Series | TBCDNE Series |
| Frequency Range | 30 - 300 MHz |
