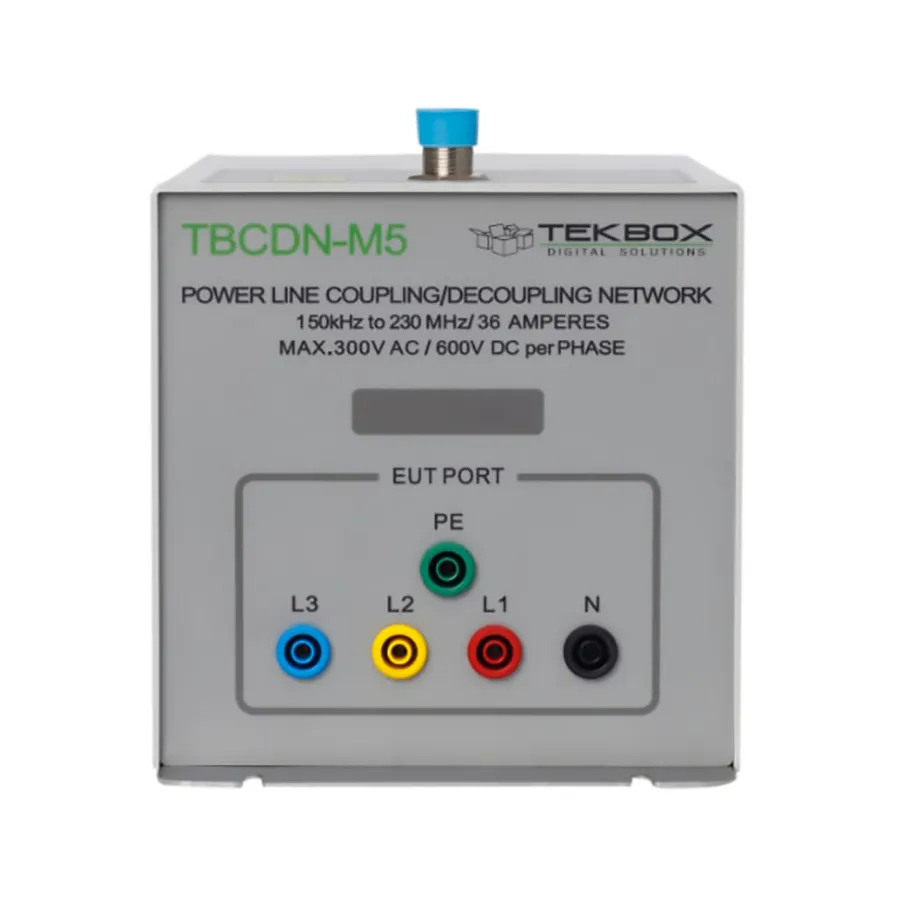

TekBox TBCDN-M5 Coupling Decoupling Network
TekBox TBCDN-M5 мережа розв'язки-зв'язку
Запитати ціну
TekBox TBCDN-M5 is a coupling decoupling network for IEC 61000-4-6 conducted immunity testing, covering 150 kHz to 230 MHz at up to 36A.
Деталі продукту
| Модель | TBCDN-M5 |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TekBox TBCDN-M5 — мережа розв'язки-зв'язку, розроблена для тестування проведеної стійкості до завад відповідно до IEC 61000-4-6 Annex D2. Вона вводить сигнали завад синфазного режиму в незаземлені лінії живлення змінного та постійного струму в діапазоні частот від 150 кГц до 230 МГц.
Основні характеристики
- Максимальна напруга живлення: 300В AC, 600В DC
- Максимальний струм: 36A
- Діапазон частот: 150 кГц - 230 МГц
- Максимальна потужність RF на вході: 6,5 Вт CW з напругою RF 32В
- Роз'єм RF на вході: N-Female
- Імпеданс синфазного режиму: 150 Ω ± 20 Ω (150 кГц–24 МГц), 150 Ω +60/–45 Ω (24 МГц–80 МГц), 150 Ω ± 60 Ω (80 МГц–230 МГц)
- Коефіцієнт розділення напруги: 9,5 дБ ± 1 дБ (150 кГц–80 МГц), 9,5 дБ +3/–2 дБ (80 МГц–230 МГц)
- Роз'єми EUT/AE: 4 мм банани безпеки з 4 мм гніздами заземлення в основі
- Корпус: алюміній з порошковим покриттям і нержавіючої сталі
- Включає індивідуальний протокол тестування з вимірюванням коефіцієнта розділення напруги
Характеристики
| Type | M5 |
| Series | TBCDN Series |
| Frequency Range | 150 kHz to 230 MHz |
