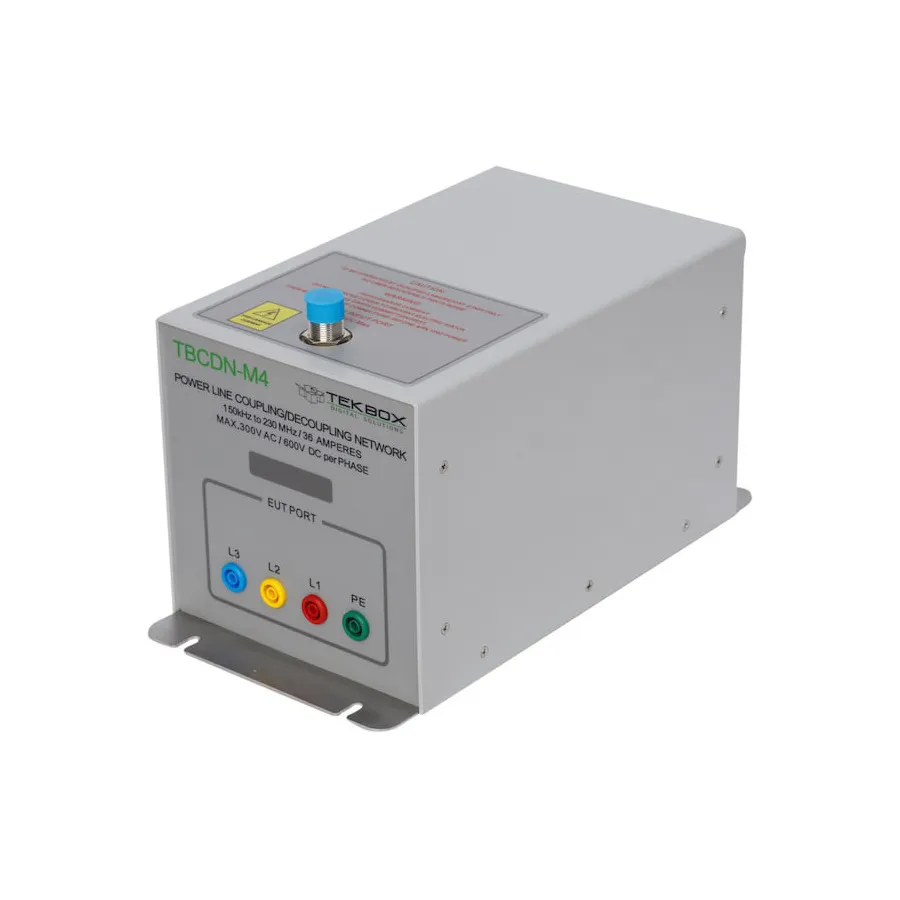

TekBox TBCDN-M4 Coupling Decoupling Network
TekBox TBCDN-M4 мережа розв'язування-зв'язування
Запитати ціну
TekBox TBCDN-M4 is a coupling decoupling network for IEC 61000-4-6 conducted immunity testing, supporting 150 kHz–230 MHz with 36 A maximum current.
Деталі продукту
| Модель | TBCDN-M4 |
| Виробник | TekBox |
| Категорія | Coupling Networks & LISN |
| Наявність | На замовлення |
Опис
Огляд
TBCDN-M4 — мережа розв'язування-зв'язування, розроблена для тестування проведеної імунітету відповідно до стандарту IEC 61000-4-6. Вона відповідає вимогам IEC 61000-4-6 Додаток D2 і впроваджує сигнали загальнорежимного збурення у невиконані лінії живлення AC та DC у діапазоні частот 150 кГц–230 МГц.
Основні характеристики
- Діапазон частот: 150 кГц–230 МГц
- Максимальний струм: 36 A
- Максимальна напруга живлення: 300 В AC, 600 В DC
- Максимальна вхідна потужність RF: 6,5 Вт CW
- Максимальна вхідна напруга RF: 32 В
- Характеристичний опір загального режиму: 150 кГц–24 МГц: 150 Ом ± 20 Ом; 24 МГц–80 МГц: 150 Ом + 60 Ом / − 45 Ом; 80 МГц–230 МГц: 150 Ом ± 60 Ом
- Коефіцієнт поділу напруги: 150 кГц–80 МГц: 9,5 дБ ± 1 дБ; 80 МГц–230 МГц: 9,5 дБ + 3 дБ / − 2 дБ
- Роз'єм вхідного сигналу RF: N-female
- Корпус: порошкове покриття алюмінію з пластиною з нержавіючої сталі
Застосування
- Тестування проведеної імунітету IEC 61000-4-6
- Впровадження сигналів збурення загального режиму у лінії живлення
- Тестування EMC та електромагнітної сумісності
Характеристики
| Series | TBCDN Series |
