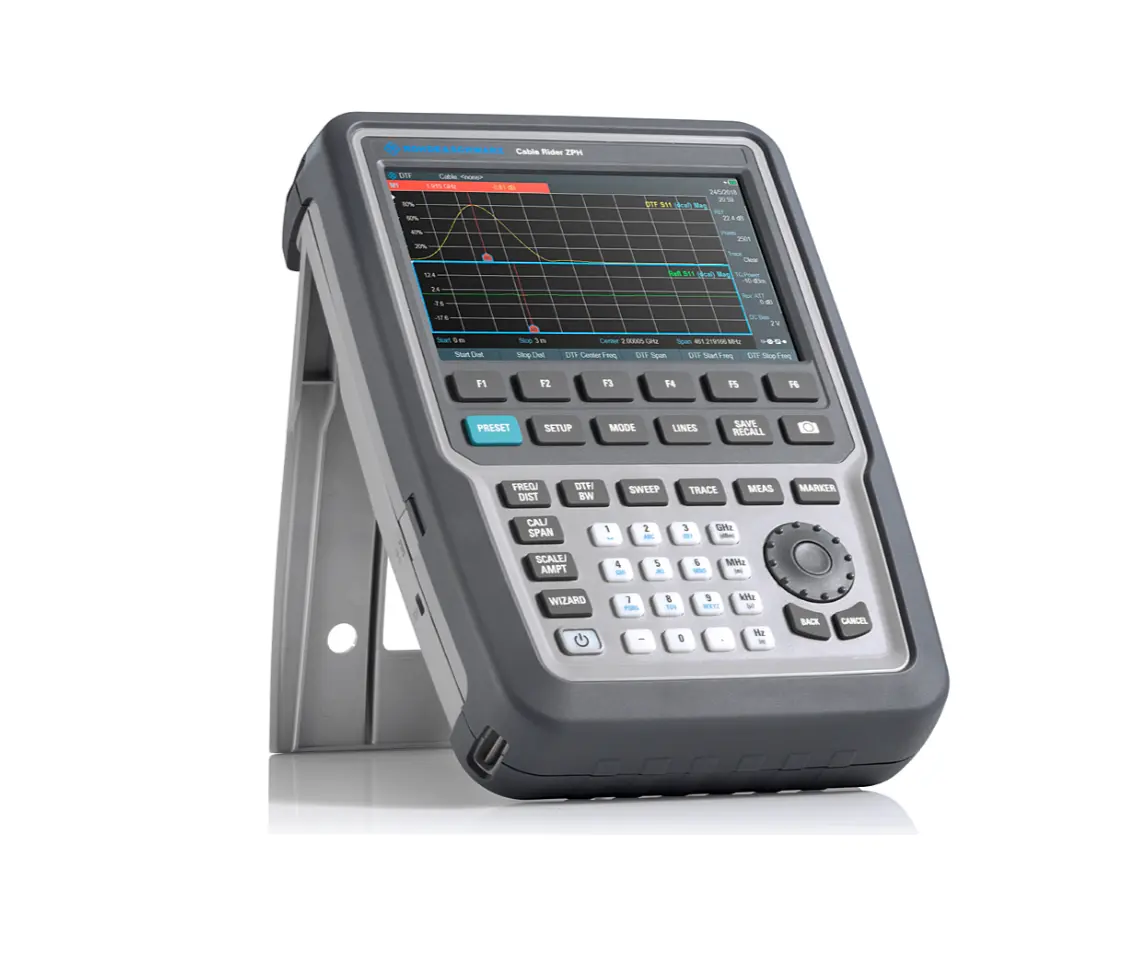

Rohde & Schwarz ZPH Cable and Antenna Analyzer

Огляд

Rohde & Schwarz ZPH CableRider — портативний аналізатор для монтажу, обслуговування та усунення несправностей антенних систем і кабелів. Він поєднує простоту використання з швидкими можливостями вимірювання та працює тривалий час на батареї. Аналізатор не вимагає заводського калібрування та оснащений інноваційним ємнісним сенсорним екраном для інтуїтивної роботи в польових умовах.

Основні характеристики

• Частотний діапазон: 2 МГц–3 ГГц або 4 ГГц у режимі аналізатора кабелів та антен (оновлюється за допомогою ключового кода)
• Режим аналізатора спектра: 5 кГц–3 ГГц або 4 ГГц
• Однопортові вимірювання: distance-to-fault (DTF), коефіцієнт відбиття, VSWR та втрати в кабелі
• Двопортові можливості: вимірювання передачі, аналіз спектра, аналіз перешкод, картування сили сигналу та аналіз модуляції
• Великий кольоровий сенсорний екран для розміщення маркерів та коригування параметрів
• Майстер вимірювання для одноетапних, безпомилкових вимірювань
• Швидке завантаження та швидкість вимірювання
• Сховище програмованих наборів вимірювання та попередньо налаштованих параметрів
• Підсвітлена клавіатура для роботи в умовах низької освітленості
• Час роботи батареї до 9 годин на одному заряді
• Компактний, захищений дизайн: 2,5 кг, рейтинг IP51

Застосування

• Монтаж та введення в експлуатацію антенних систем
• Визначення місця локалізації пошкодження кабелю
• Перевірка коефіцієнта відбиття та узгодження імпедансу
• Характеризація ліній передачі
• Виявлення та аналіз присутності RF-сигналу
• Польові калібрування та перевірка відповідності

Додаткові аксесуари

• ZN-Z103: Автоматична одиниця калібрування для виключення впливу кабелів та адаптерів
• Програмне забезпечення InstrumentView: Генерація звітів про вимірювання та аналіз даних
