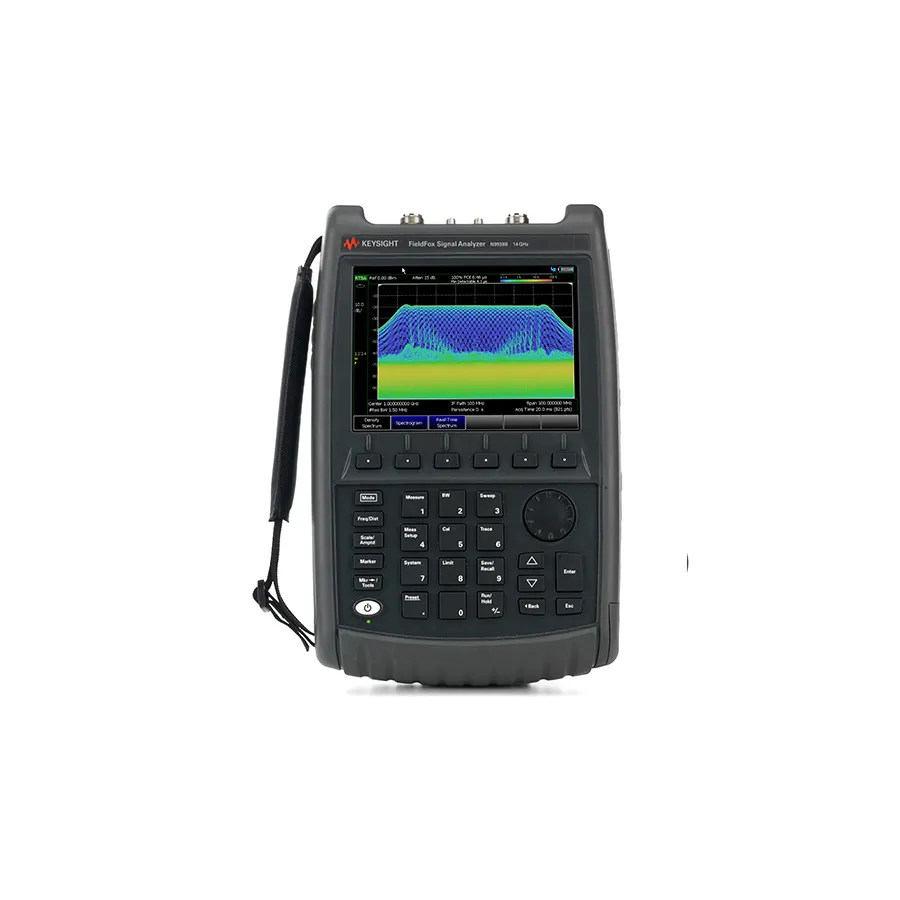

Keysight N9936B FieldFox Microwave Spectrum Analyzer

Огляд

Keysight N9936B — портативний мікрохвильовий аналізатор спектру з частотою до 14 ГГц, призначений для польового встановлення, обслуговування та діагностики систем РВ та мікрохвиль. Зі смугою пропускання 100 МГц в реальному часі та комплексними можливостями вимірювання, N9936B служить повноцінною платформою для аналізу спектру, характеризації мереж та польового тестування 5G/LTE. Аналізатор об'єднує понад 20 функцій вимірювання РВ та мікрохвиль у одному портативному пристрої вагою всього 3.4 кг.

Основні характеристики

• Діапазон частот: 9 кГц до 14 ГГц зі смугою пропускання 100 МГц без розривів в реальному часі
• Аналізатор спектру з точністю амплітуди ±0.3 дБ та DANL -163 дБм на 1 ГГц
• Інтегрований 2-портовий векторний мережевий аналізатор для тестування кабелів та антен
• Можливість вимірювання Over-The-Air (OTA) для аналізу сигналів 5G NR та LTE
• Вбудований вимірювач потужності для вимірювання CW, розгорнутої частоти та RF імпульсів
• Аналізатор сигналів в реальному часі з можливістю вимірювання коефіцієнта шуму
• Інтегрований приймач GPS/GNSS для геолокалізації та синхронізації часу
• Генератор сигналу CW та розширений аналіз передачі (ERTA)
• Захоплення даних I/Q для передового моніторингу та аналізу RF сигналів
• Вбудоване джерело постійного струму та можливість віддаленого керування
• Портативна конструкція вагою 3.4 кг зі стандартними роз'ємами Type-N (f)

Тестування 5G та мобільних мереж

N9936B оптимізований для польового тестування 5G New Radio (NR) та LTE з вбудованими інструментами декодування та аналізу. Він підтримує поддіапазони частот під 6 ГГц (FR1) та може розширюватися до міліметрових хвиль (mmWave) вище 24.25 ГГц за допомогою опціональних перетворювачів частоти. Рішення для польового тестування 5G gNodeB від Keysight на основі аналізатора FieldFox надає повний набір інструментів для інженерів та техніків РВ для встановлення, перевірки та діагностики мереж 5G. Аналізатор може перевірити продуктивність обладнання gNB, включаючи стан кабелів та антен, потужність передачи, потужність каналу керування та RF шумові відповіді, а також вимірювати якість сигналу по повітрю, синхронізацію багатошляхів, затухання сигналу в зоні покриття та визначити проблеми з перешкодами.

Застосування

• Розгортання, встановлення та діагностика мереж 5G
• Аналіз спектру та визначення перешкод
• Характеризація кабелів та антен
• Вимірювання та аналіз якості сигналу
• Профілювання імпульсів радара
• Польові вимірювання LTE та 5G NR
• Тестування міліметрових хвиль з опціональним перетворювачем
• Перевірка мережи в експлуатації
