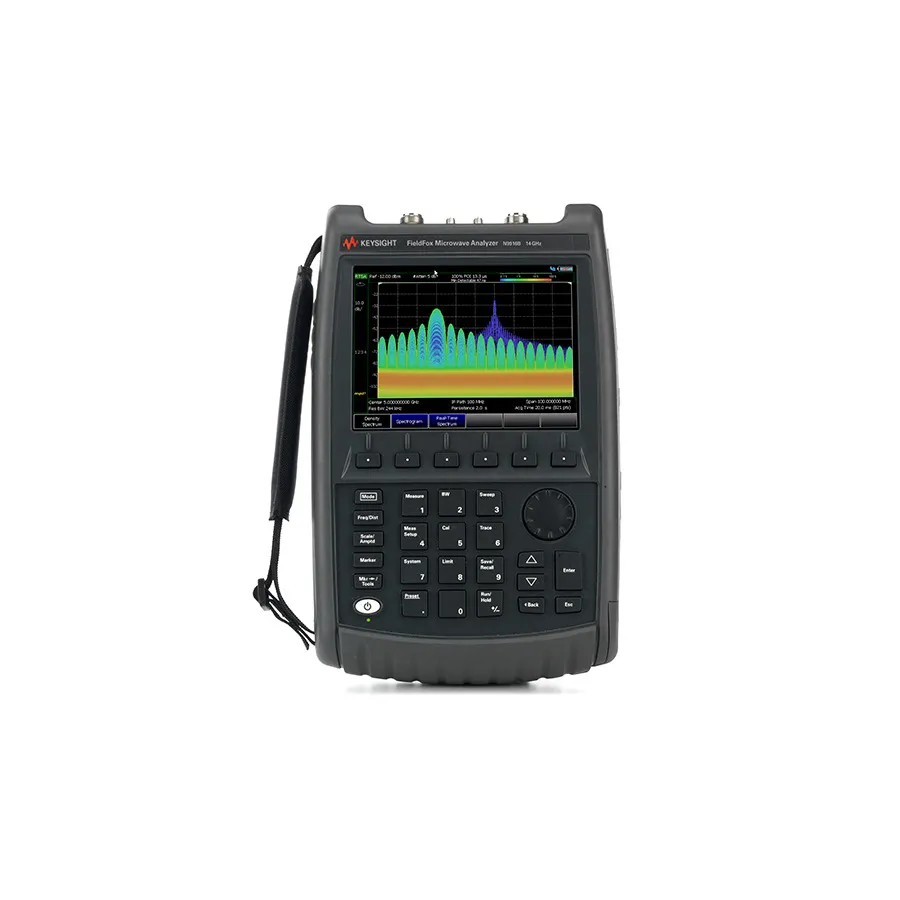

Keysight N9916B Microwave Analyzer

Огляд

Keysight N9916B — портативний мікрохвильовий аналізатор, що поєднує кілька функцій вимірювання RF та мікрохвильових сигналів в одному портативному приладі. З частотним діапазоном від 30 кГц до 14 ГГц та пропускною здатністю реального часу 120 МГц, N9916B обслуговує інженерів та технічних фахівців під час розгортання 5G, установки мереж та усунення несправностей.

Платформа FieldFox інтегрує понад 20 функцій вимірювання, включаючи аналізатор кабелю та антени, векторний мережевий аналізатор, аналізатор спектра, лічильник потужності та генератор сигналів. Легкий дизайн (3,4 кг) та комплексний набір функцій роблять його ідеальним для польового обслуговування, введення мереж в експлуатацію та перевірки сигналів.

Основні характеристики

• Частотний діапазон: 30 кГц–14 ГГц для аналізу кабелю, VNA та антени
• Аналізатор спектра: 9 кГц–14 ГГц, використовується до 5 кГц стартової частоти
• Максимальна пропускна здатність аналізу 120 МГц та пропускна здатність реального часу
• 2-портовий векторний мережевий аналізатор з динамічним діапазоном 115 дБ
• Вбудований лічильник потужності та генератор сигналу CW
• GPS/GNSS приймач для геолокації та синхронізації по часу
• Аналіз спектра в реальному часі з пропускною здатністю без розривів 100 МГц
• Демодуляція Over-the-Air для 5G NR та LTE
• Кольоровий LCD дисплей 6,5 дюйма
• Кілька варіантів підключення та можливість дистанційного управління

Застосування

• Установка та введення в експлуатацію 5G gNodeB
• Вимірювання та усунення несправностей кабелю та антени
• Перевірка якості сигналу мережі
• Виявлення та аналіз завад
• Характеризація та тестування RF компонентів
• Картування та оптимізація покриття базової станції
• Вимірювання та контроль напруженості поля
