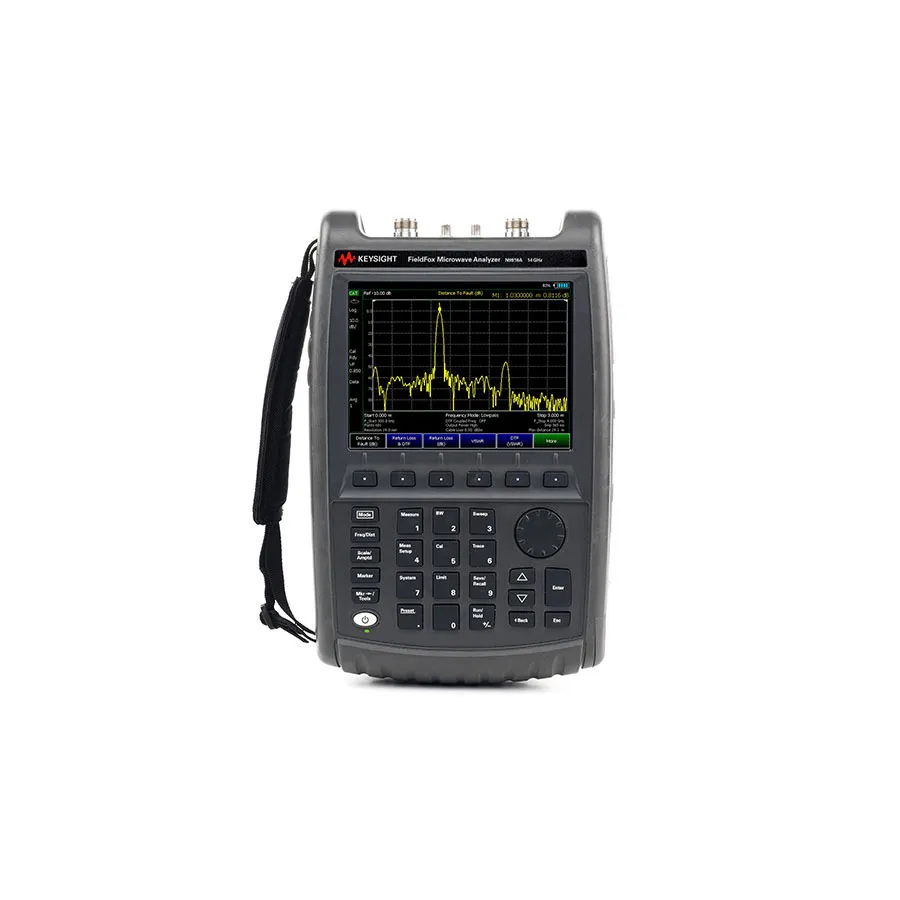

Keysight N9916A Cable and Antenna Analyzer

Огляд

Keysight N9916A FieldFox — портативний мікрохвильовий комбінований аналізатор, призначений для польової експлуатації, усунення несправностей та пускових робіт. Базова комплектація включає функції аналізатора кабелів та антен і може розширюватися модулями векторного аналізатора мережі, спектрального аналізатора, вимірювача потужності, векторного вольтметра та генератора сигналів. Прилад охоплює діапазон 30 кГц–14 ГГц і важить лише 6.6 фунта, що робить його одним із найкомпактніших портативних мультифункціональних аналізаторів на ринку.

Основні характеристики

• Діапазон частот 30 кГц–14 ГГц із 2-портовою аналізацією мережі
• Аналізатор кабелів та антен з вимірюванням DTF та TDR
• Додаткова функція векторного аналізатора мережи з вимірюванням S-параметрів та багатьма методами калібрування
• Додатковий спектральний аналізатор з точністю ±0.5 дБ без часу прогріву
• Вбудовані функції вимірювача потужності та векторного вольтметра
• Динамічний діапазон 100 дБ до 9 ГГц, 90 дБ до 14 ГГц
• Вбудований приймач GPS та дистанційне керування через iPad або iPhone
• Портативна конструкція вагою 6.6 фунта (3.0 кг)

Застосування

• Визначення місцеположення неправностей у кабелях та лініях передачі
• Налаштування антен, узгодження та перевірка КСВ
• Характеризація RF та мікрохвильових компонентів
• Вимірювання аналізатора мережі для фільтрів та підсилювачів
• Моніторинг спектра та аналіз завад
• Польові пускові роботи бездротових та стільникових систем
• Вимірювання потужності та коефіцієнта шуму
