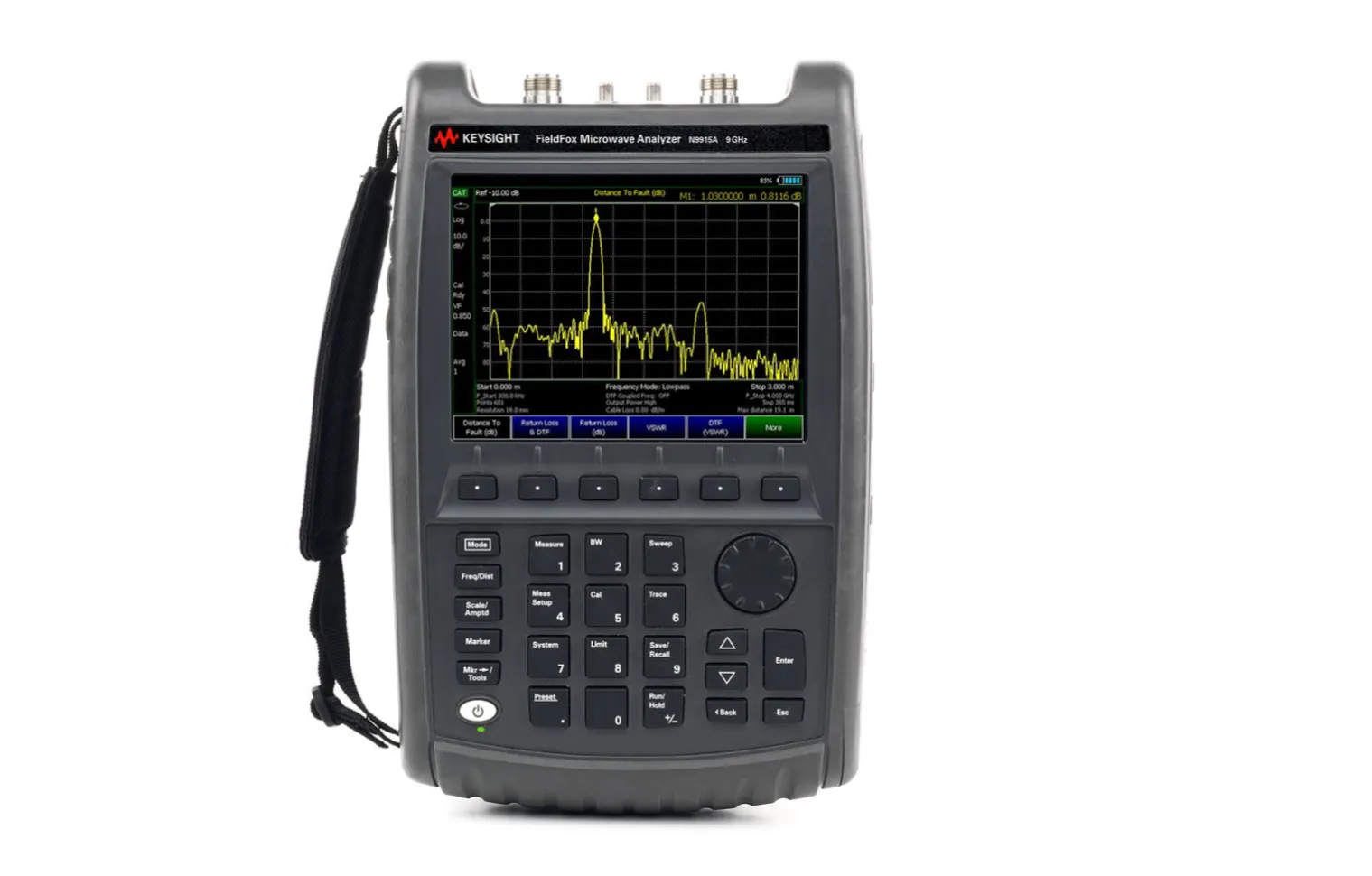

Keysight N9915A FieldFox Handheld Microwave Vector Network Analyzer
Keysight N9915A FieldFox портативний мікрохвильовий векторний аналізатор мереж
Запитати ціну
Keysight FieldFox N9915A is a lightweight handheld microwave analyzer combining cable and antenna analysis with vector network analysis capabilities to 9 GHz.
Деталі продукту
| Модель | N9915A |
| Виробник | Keysight |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight FieldFox N9915A - це портативний мікрохвильовий аналізатор, що поєднує аналіз кабелів та антен, аналіз спектра та аналіз мереж в одному інтегрованому інструменті. Працюючи від 30 кГц до 9 ГГц для вимірювань CAT та VNA та від 5 кГц до 9 ГГц для аналізу спектра, він забезпечує вимірювання якості Keysight у портативному пакеті вагою 6,6 фунта (3,0 кг), призначеному для польового обслуговування та усунення неполадок.
Основні характеристики
- Максимальна частота 9 ГГц для аналізу CAT, VNA та спектра
- Стандартний аналізатор кабелів та антен з опціональним векторним аналізатором мереж та аналізатором спектра
- Одночасне вимірювання всіх чотирьох S-параметрів
- Вимірювання кабелів Distance-to-Fault (DTF) та Time-Domain Reflectometry (TDR) в одному циклі
- Аналізатор спектра з точністю вимірювання ±0,5 дБ без розігріву
- Динамічний діапазон системи 100 дБ для точних вимірювань
- Калібрування QuickCal для спрощеної роботи
- Опціональні можливості: вимірювач потужності, векторний вольтметр, аналізатор перешкод, джерело постійного струму, GPS приймач та дистанційне керування
- Найлегший комбінований аналізатор вагою 6,6 фунта (3,0 кг)
Застосування
- Тестування, характеризація та усунення неполадок кабелів та антен
- Польове обслуговування та глибоке усунення неполадок RF
- Аналіз мікрохвильової мережі та характеризація пристроїв
- Моніторинг спектра та виявлення перешкод
- Вимірювання RF потужності та аналіз передачі
- Вимірювання напруженості поля
Характеристики
| Maximum Frequency | 9 GHz |
| Minimum Frequency | 30 kHz |
| SA Start Frequency | 5 kHz |
| System Dynamic Range | 100 dB |
| Best Speed at 1001 Point, 1 Sweep | 432 us/pt |
| Output Power | -1 dBm |
| Trace Noise | 0.004 dB |
| Number of Built-In Ports | 2 ports |
| Instrument Type | Combination Analyzer |
| Cable and Antenna Analyzer | Yes - Standard |
| Spectrum Analyzer | Yes - Optional |
| Vector Network Analyzer | Yes - Optional |
| Additional CAT/VNA Based Features | Vector Voltmeter Mixed-Mode S-Parameters DTF/TDR Cable Measurements |
| Additional SA Based Features | Built-In Power Meter Extended Range Transmission Analysis (ERTA) Real-Time Spectrum Analysis Noise Figure Measurements Over-The-Air Measurements |
| System Features | Built-In DC Source GPS Receiver - Internal Only Remote Control Capability |
| Power Measurement Using USB Sensor | CW or Swept-Frequency Frequency-Offset RF Pulse Test with Peak Sensor |
| Standard Attenuator Range | 30 dB |
| Standard Attenuator Step | 5 dB |
| DANL @1 GHz | -155 dBm |
| Maximum Analysis Bandwidth | 10 MHz |
| Phase Noise @1 GHz (1 MHz offset) | -113 dBc/Hz |
| Phase Noise @1 GHz (10 kHz offset) | -111 dBc/Hz |
| Phase Noise @1 GHz (30 kHz offset) | -108 dBc/Hz |
| Spur Free Dynamic Range | > 105 dB |
| TOI @1 GHz (3rd Order Intercept) | +15 dBm |
| Applications Available | Yes |
| Maximum Real-Time Bandwidth | 10 MHz |
| Bandwidth Options | 10 MHz (standard) |
| Performance Level | ◆◆◆◇◇◇ |
| Applications-Cellular | 89600 VSA Software Over-The-Air LTE FDD and 5GTF |
| Applications-Digital Video | 89600 VSA Software |
| Applications-General Purpose | AM/FM Tune and Listen Cable and Antenna Analysis Field Strength Measurement SCPI Code Compatibility Spectrogram Stimulus Response |
| Applications-Wireless Connectivity | 89600 VSA Software |
| Maximum Frequency | Combination Models (CAT + VNA + SA) Combination Models (CAT + VNA + SA) VNA ModelsVNA ModelsSA Models |
| 9 GHz | N9915AN9925AN9935A |
| N9915A | 9 GHz FieldFox microwave analyzer30 kHz to 9 GHz100 kHz to 9 GHzType-N (f) |
