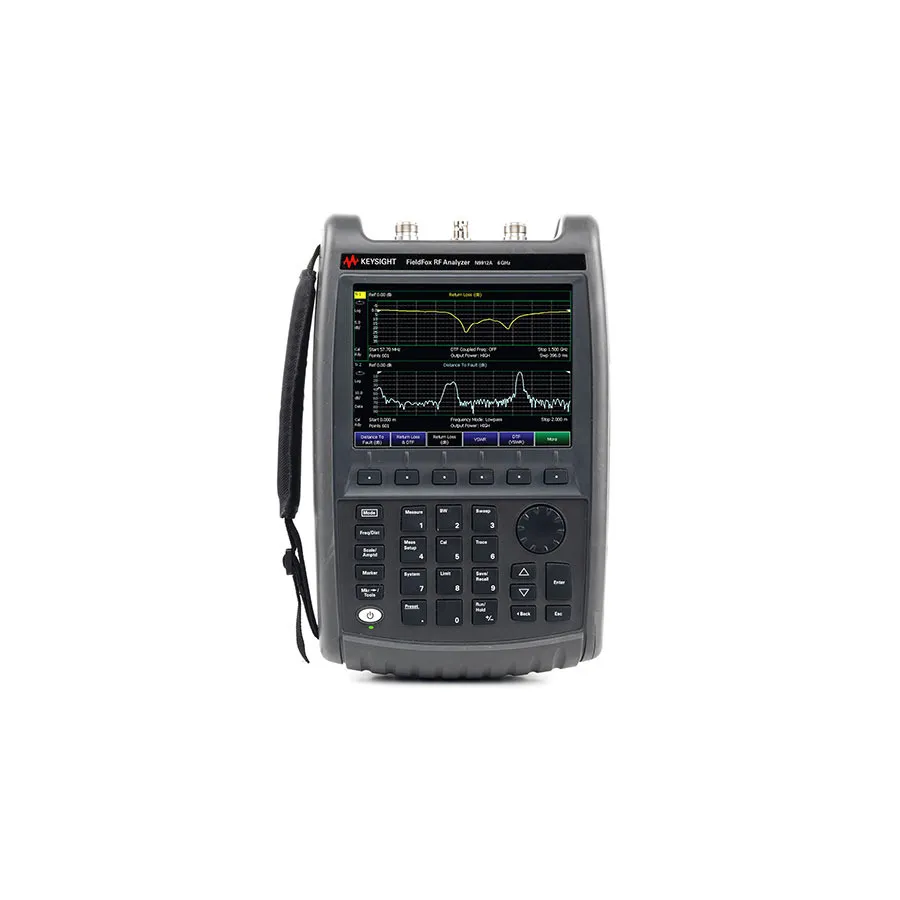

Keysight N9912A/106 FieldFox Handheld RF Analyzer

Огляд

Keysight N9912A/106 FieldFox — найбільш інтегрований портативний RF аналізатор для установки та обслуговування безпровідних мереж. Цей 6 ГГц модель поєднує тестування кабелів та антен, спектральний аналіз, векторний мережевий аналіз, вимірювання потужності та генерацію сигналів в одному портативному приладі вагою 6,2 фунта. N9912A/106 готовий до калібрування на тестовому порту відразу після увімкнення, що виключає необхідність у зовнішніх наборах калібрування в полі.

Основні характеристики

• Аналізатор кабелів та антен (CAT) та векторний мережевий аналізатор (VNA) у стандартній комплектації: від 2 МГц до 6 ГГц
• Спектральний аналізатор (опціонально): від 100 кГц до 6 ГГц
• Інтегрована калібровка QuickCal: калібрування в полі без набору калібрування
• Технологія CalReady: готовність до калібрування на тестовому порту після увімкнення або скидання
• Одночасні вимірювання коефіцієнта відбиття та дистанції до несправності (DTF)
• Вимірювання VNA: S11, S21, фаза та дисплей графіка Сміта
• Неперевершена швидкість сканування: більше ніж на 50% швидше, ніж традиційні RF тестери
• Швидкий пошук несправностей із розрізненням 1001 точки та динамічним діапазоном 96 дБ у спектральному аналізі
• Легкий — 6,2 фунта (2,8 кг) із трансфлективним дисплеєм та підсвітленими клавішами
• Водостійкий корпус, що відповідає стандартам навколишнього середовища MIL-PRF-28800F
• Підтримка широкого діапазону температур для роботи в різноманітних умовах
• Простий передача даних та сучасна можливість підключення для інженерів у полі

Вимірювання та функції

• Втрата повернення, втрата однопортового кабелю, дистанція до несправності, розмітка лінії та VSWR (аналізатор кабелів та антен)
• S11 величина та фаза, S21 величина та графік Сміта (портативний мережевий аналізатор)
• Спектральний аналіз з опціональним підсилювачем для підвищеної чутливості

Застосування

• Установка та обслуговування базової станції для мобільних мереж
• Перевірка та усунення несправностей при установці кабелів та антен
• Пошук несправностей в кабелях та виявлення розривів у імпедансі
• Спектральний моніторинг та ідентифікація перешкод
• Характеризація ліній передачі та компонентів
• Вимірювання напруженості поля та обстеження сайту
