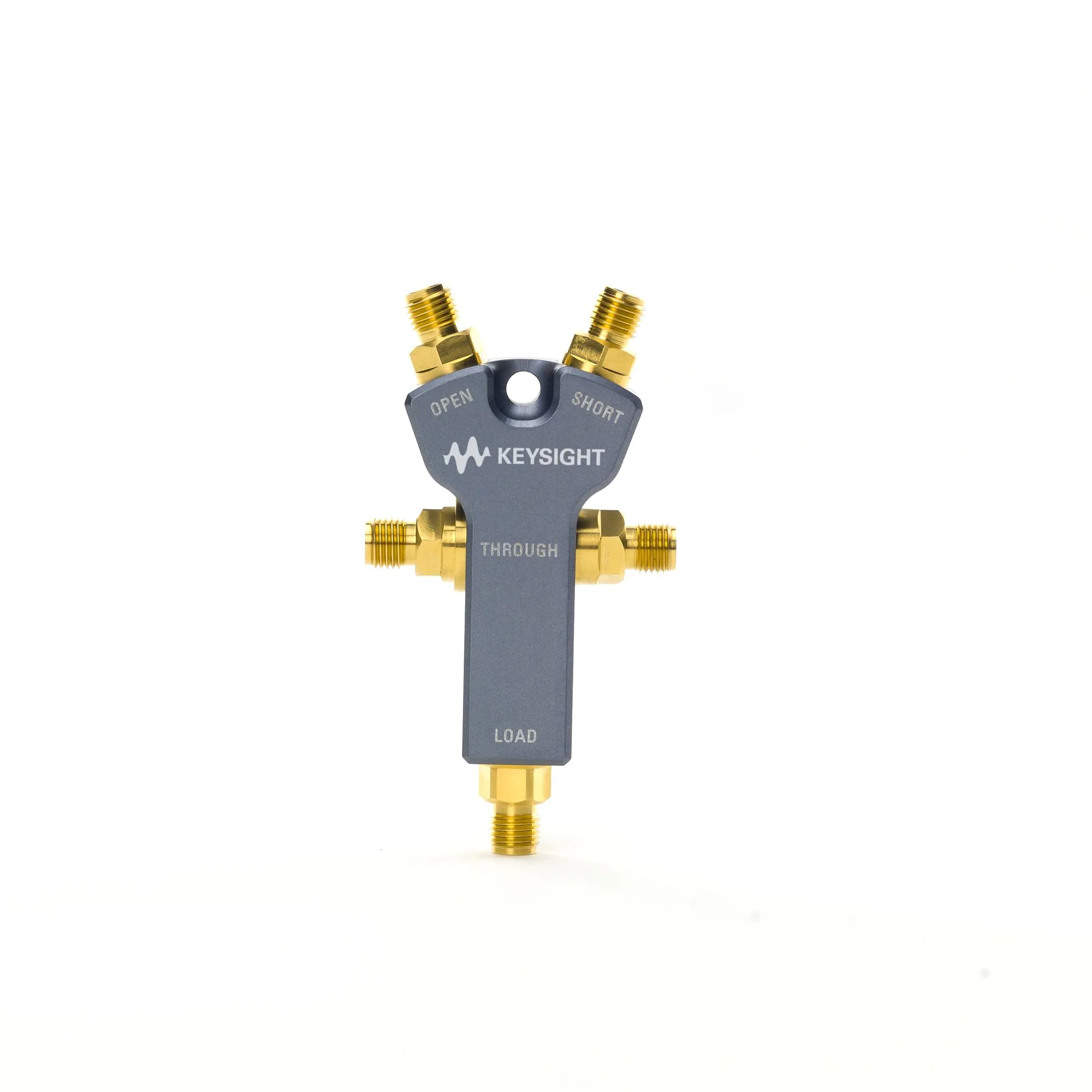

Keysight 85521A Calibration Module
Keysight 85521A модуль калібрування
Запитати ціну
Keysight 85521A is a 4-in-1 mechanical calibration module with Type-3.5mm connectors, covering DC to 26.5 GHz for open, short, load, and through calibration.
Деталі продукту
| Модель | 85521A |
| Виробник | Keysight |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight 85521A — механічний калібрувальний модуль 4-в-1, що поєднує стандарти відкритого кола, короткого замикання, навантаження та наскрізного проходу в компактному легкому блоці. Стандарт наскрізного проходу дозволяє користувачам легко калібрувати неїстовані пристрої, такі як кабелі або фільтри з роз'ємами female-female.
Основні характеристики
- Роз'єм Type-3.5 mm (f), 50 Ом
- Частотний діапазон: DC до 26,5 ГГц
- Open phase error: 0–5 ГГц ≤ 1,5°, 5–15 ГГц ≤ 3,0°, 15–26,5 ГГц ≤ 4,5°
- Short phase error: 0–5 ГГц ≤ 1,0°, 5–15 ГГц ≤ 2,5°, 15–26,5 ГГц ≤ 4,0°
- Load return loss: 0–5 ГГц ≥ 42 dB, 5–15 ГГц ≥ 36 dB, 15–26,5 ГГц ≥ 32 dB
- Компактний дизайн: 68 × 37 × 14 mm (В × Ш × Г)
Характеристики
| High Frequency (range) | 20GHz <= 50GHz |
| Connector Type | 3.5mm-Female (Plug) |
| Low Frequency (range) | DC <= 1kHz |
| Type | Mechanical OSLT |
| Frequency | DC to 26.5GHz |
| Connector Type | 3.5mm(f) |
| Number of Ports | NA |
| Impedance | 50 Ohm |
| Series | 8522xA Series |
