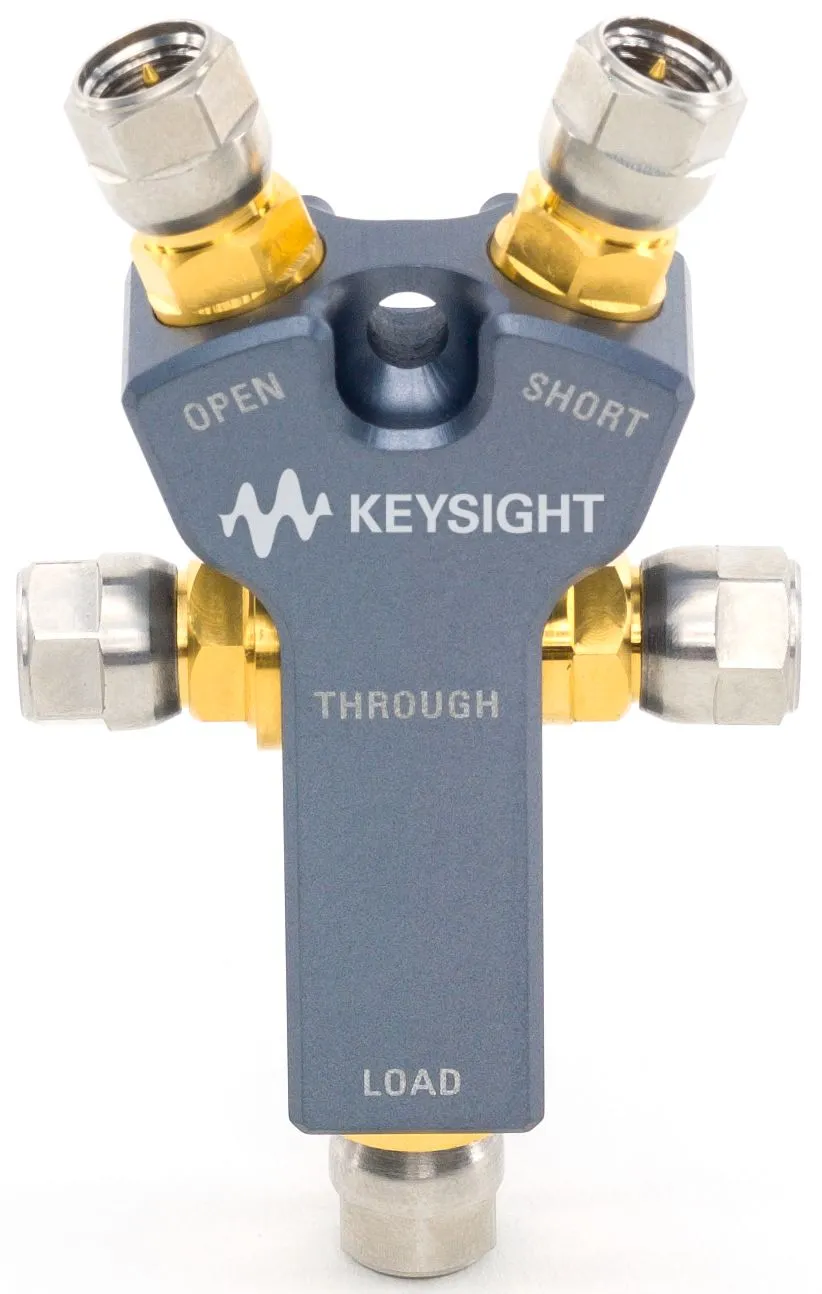

Keysight 85520A 4-in-1 OSLT Mechanical Calibration Kit
Keysight 85520A 4-в-1 OSLT механічний калібровочний набір
Запитати ціну
Keysight 85520A is a compact 4-in-1 OSLT mechanical calibration kit with Type-3.5 mm male connectors, DC to 26.5 GHz, for high-frequency RF calibration.
Деталі продукту
| Модель | 85520A |
| Виробник | Keysight |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight 85520A — це компактний 4-в-1 механічний калібровочний набір для калібрування високочастотного RF та мікрохвильового тестового обладнання на частотах до 26.5 GHz. Він поєднує стандарти Open, Short, Load та Through в одному малому модулі, який ідеально підходить для точного калібрування в полі та в лабораторії. Роз'єм Through дозволяє користувачам легко калібрувати невставні пристрої, такі як кабелі та фільтри з роз'ємами Type-3.5 mm (M/M).
Основні характеристики
- 4-в-1 OSLT (Open, Short, Load, Through) стандарти
- Роз'єми Type-3.5 mm (m), імпеданс 50 Ом
- Діапазон частот: DC до 26.5 GHz
- Фазова похибка Open: 0 до 5 GHz ≤ 1.5°, 5 до 15 GHz ≤ 3.0°, 15 до 26.5 GHz ≤ 4.5°
- Фазова похибка Short: 0 до 5 GHz ≤ 1.0°, 5 до 15 GHz ≤ 2.5°, 15 до 26.5 GHz ≤ 4.0°
- Коефіцієнт повернення Load: 0 до 5 GHz ≥ 42 дБ, 5 до 15 GHz ≥ 36 дБ, 15 до 26.5 GHz ≥ 32 дБ
- Компактні розміри: 70 x 39 x 14 мм
Застосування
- Калібрування високочастотних RF та мікрохвильових аналізаторів
- Калібрування аналізаторів мережі та імпедансу
- Точна характеризація RF компонентів
- Системи вимірювань у міліметрових хвилях
Характеристики
| High Frequency (range) | 20GHz <= 50GHz |
| Connector Type | 3.5mm-Male (Jack) |
| Low Frequency (range) | DC <= 1kHz |
| Type | Mechanical OSLT |
| Frequency | DC to 26.5GHz |
| Connector Type | 3.5mm(m) |
| Number of Ports | NA |
| Impedance | 50 Ohm |
| Series | 855xxA Series |
