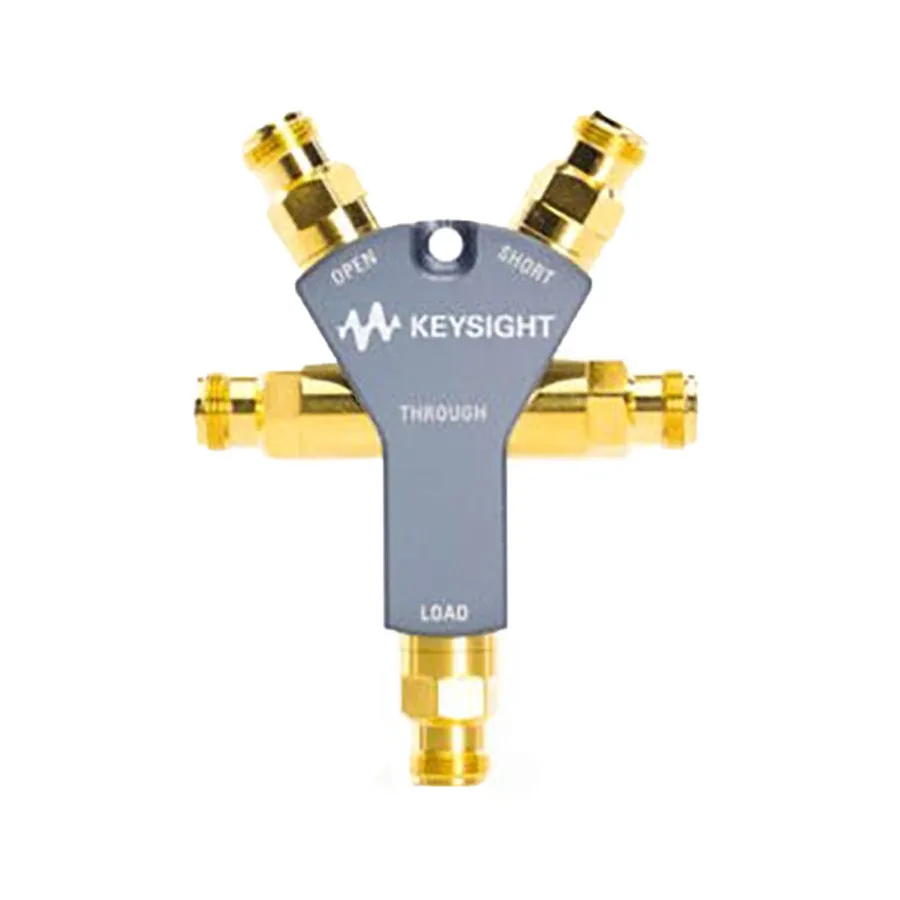

Keysight 85519A 4-in-1 OSLT Mechanical Calibration Kit

Огляд

Keysight 85519A — це компактний 4-в-1 механічний калібровочний набір для калібрування RF та мікрохвильового тестового обладнання на частотах до 18 GHz. Він поєднує стандарти Open, Short, Load та Through в одному малому модулі, який ідеально підходить для роботи в полі та в лабораторії. Роз'єм Through дозволяє користувачам легко калібрувати невставні пристрої, такі як кабелі та фільтри з роз'ємами Type-N (F/F).

Основні характеристики

• 4-в-1 OSLT (Open, Short, Load, Through) стандарти
• Роз'єми Type-N (f), імпеданс 50 Ом
• Діапазон частот: DC до 18 GHz
• Фазова похибка Open: 0 до 6 GHz ≤ 2.0°, 6 до 9 GHz ≤ 3.0°, 9 до 18 GHz ≤ 4.0°
• Фазова похибка Short: 0 до 6 GHz ≤ 1.5°, 6 до 9 GHz ≤ 2.5°, 9 до 18 GHz ≤ 3.0°
• Коефіцієнт повернення Load: 0 до 6 GHz ≥ 42 дБ, 6 до 9 GHz ≥ 35 дБ, 9 до 18 GHz ≥ 32 дБ
• Компактні розміри: 121 x 89 x 22 мм

Застосування

• Калібрування аналізаторів кабелів та антен
• Калібрування аналізаторів мережі та імпедансу
• Характеризація RF компонентів
• Системи вимірювань на високих частотах
