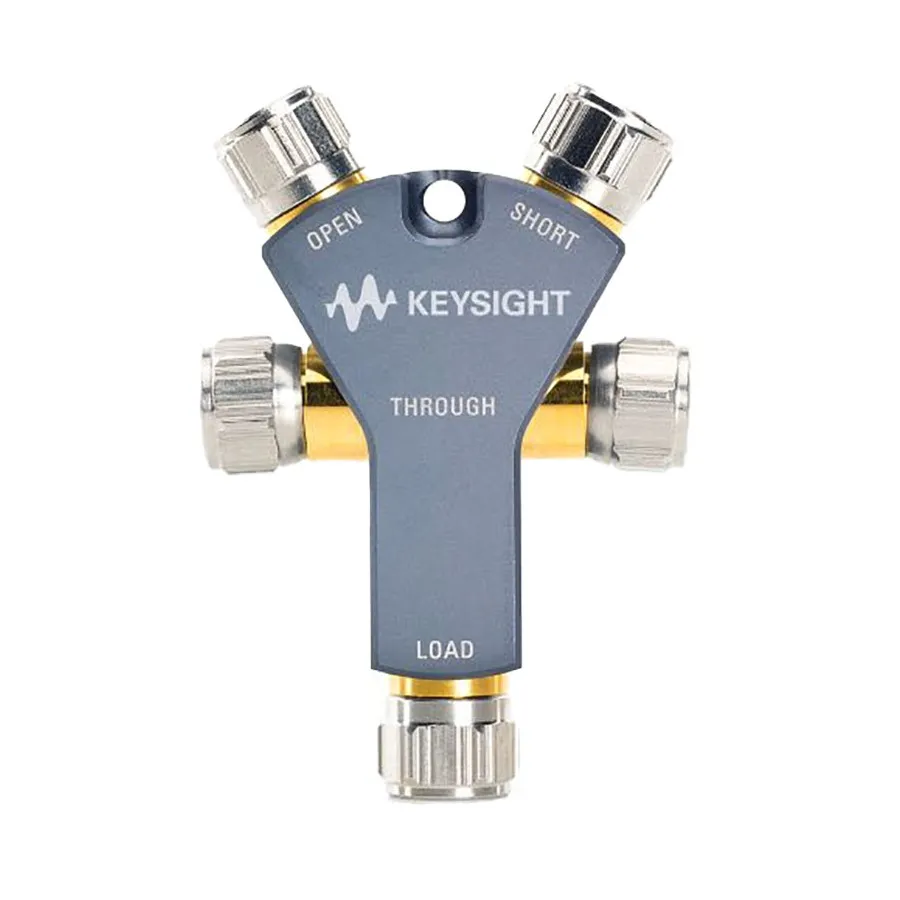

Keysight 85518A 4-in-1 OSLT Mechanical Calibration Kit

Огляд

Keysight 85518A — це компактний 4-в-1 механічний калібровочний набір для калібрування RF та мікрохвильового тестового обладнання. Він поєднує стандарти Open, Short, Load та Through в одному малому модулі, який ідеально підходить для роботи в полі та в лабораторії. Роз'єм Through дозволяє користувачам легко калібрувати невставні пристрої, такі як кабелі та фільтри з роз'ємами Type-N (M/M).

Основні характеристики

• 4-в-1 OSLT (Open, Short, Load, Through) стандарти
• Роз'єми Type-N (m), імпеданс 50 Ом
• Діапазон частот: DC до 18 GHz
• Фазова похибка Open: 0 до 6 GHz = 2.0°, 6 до 9 GHz = 3.0°, 9 до 18 GHz = 4.0°
• Фазова похибка Short: 0 до 6 GHz = 1.5°, 6 до 9 GHz = 2.5°, 9 до 18 GHz = 3.0°
• Коефіцієнт повернення Load: 0 до 6 GHz = 42 дБ, 6 до 9 GHz = 35 дБ, 9 до 18 GHz = 32 дБ
• Компактні розміри: 106 x 72 x 22 мм

Застосування

• Калібрування аналізаторів кабелів та антен
• Калібрування аналізаторів мережі та імпедансу
• Характеризація RF компонентів
• Системи вимірювань на високих частотах
