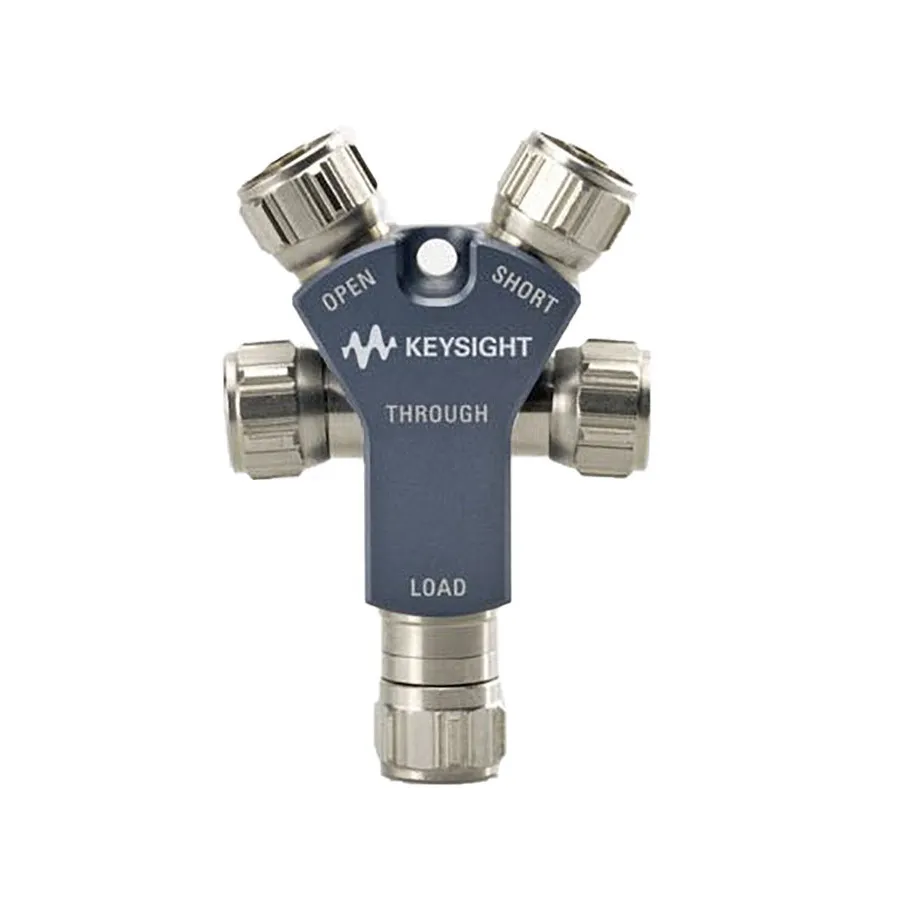

Keysight 85514A Mechanical Calibration Kit, 4-in-1 OSLT
Keysight 85514A механічний набір для калібрування, 4-in-1 OSLT
Запитати ціну
Keysight 85514A is a 4-in-1 mechanical calibration module with open, short, load, and through for DC-9 GHz Type-N (m/m) 50 ohm applications.
Деталі продукту
| Модель | 85514A |
| Виробник | Keysight |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight 85514A — механічний набір для калібрування, що поєднує розімкнення, коротке замикання, навантаження та наскрізний стандарт в одному компактному модулі 4-in-1. Розроблений для калібрування векторного аналізатора мережі, він забезпечує точні стандарти імпедансу для застосувань DC-9 ГГц з використанням роз'ємів Type-N (m/m) 50 Ом. Інтегрований наскрізний стандарт спрощує калібрування неприйманих пристроїв, таких як кабелі та фільтри.
Основні характеристики
- 4-in-1 стандарти калібрування OSLT (розімкнення, коротке замикання, навантаження, наскрізно) в одному блоці
- Роз'єми Type-N (m/m), імпеданс 50 Ом
- Діапазон частот: DC до 9 ГГц
- Компактний та легкий дизайн для зручного використання
- Фазова похибка розімкнення: ≤2,0° (0-4 ГГц), ≤3,0° (4-9 ГГц)
- Фазова похибка короткого замикання: ≤1,25° (DC-9 ГГц)
- Повернення навантаження: ≥42 дБ (0-6 ГГц), ≥35 дБ (6-9 ГГц)
- Вставна втрата наскрізь: ≤0,05 дБ (0-4 ГГц), ≤0,1 дБ (4-9 ГГц)
- Компактні розміри: 99 x 65 x 22 мм (В x Ш x Г)
Застосування
- Калібрування та перевірка VNA
- Вимірювання S-параметрів RF/мікрохвильових компонентів
- Характеризація кабелів та фільтрів
- Тестування неприйманих пристроїв
Характеристики
| Type | Mechanical OSLT |
| Frequency | DC to 9GHz |
| Connector Type | Type-N(m/m) |
| Number of Ports | NA |
| Impedance | 50 Ohm |
| Series | 8551xA Series |
