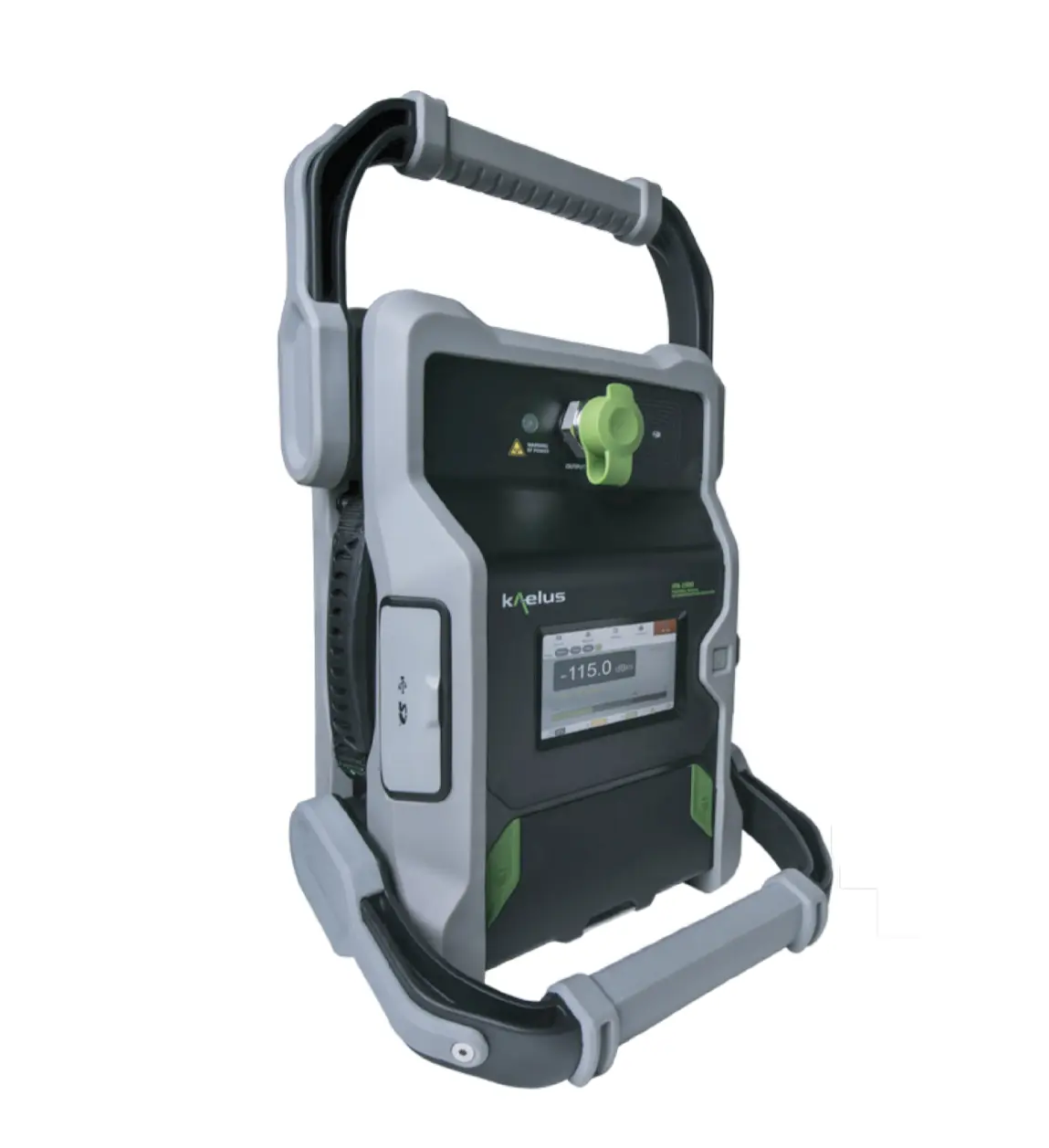

Kaelus IPA-2600A PIM Analyzer
Kaelus IPA-2600A аналізатор ПІМ
Kaelus IPA-2600A is a rugged, battery-powered PIM analyzer with remote WiFi control and optional Range to Fault module for tower and roof-top testing.
Деталі продукту
| Модель | IPA-2600A |
| Виробник | Kaelus |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Kaelus iPA-2600A — портативний аналізатор ПІМ (пасивної інтермодуляції), розроблений для тестування на вершині вежі, біля її основи, на даху та в системах DAS у приміщеннях. Цей надійний аналізатор потужністю 20 Вт можна керувати дистанційно через будь-який пристрій із WiFi (мобільний телефон, планшет, ноутбук), що забезпечує безпечне та зручне тестування. За допомогою опціонального модуля RTF (Range to Fault) оператори мереж можуть швидко виявити місцезнаходження ПІМ та втрат повернення, щоб підвищити продуктивність базової станції та усунути джерела пасивної інтермодуляції.
Основні характеристики
- Надійна конструкція, розроблена з урахуванням потреб альпіністів вежі
- Повністю налаштовувані частоти, потужність та продукти IM
- Дистанційне керування за допомогою портативного пристрою (планшет, мобільний телефон)
- Простий у використанні сенсорний інтерфейс
- Розширені можливості звітування
- Режими моніторингу спектру, розгортання частоти та часової трасування
- Сумісність з RTF для вимірювань Range to Fault
- Акумуляторне живлення з часом роботи понад 2 години
Застосування
- Тестування на вершині вежі для мобільних мереж
- Тестування базової станції
- Установки на даху
- Тестування систем DAS (Distributed Antenna System) у приміщеннях
- Оптимізація продуктивності та усунення несправностей
Характеристики
| Measurement method | Reverse (reflected) PIM, 3rd and 5th order. (iPA-2100A 3rd, 5th and 7th order) |
| Residual PIM | < -117dBm/-160dBc maximum (<-125dBm/-168dBc typical) at 2 x 20W |
| Interface Ports | 1x RF output (7-16 DIN female), 1x USB 2.0 Host, 1x USB 2.0 Slave, 1x SD 1x monitor port (SMB female), 1x SMA-RP (Wi-Fi external antenna) |
| User Interface | Local - touch screen display 4.3in (109mm) Remote - tablet, computer, any Wi-Fi enabled user device with web browser |
| Return Loss Alarm | Automatic detection and shut down when high RL is detected |
| Transmit Frequencies | See model table |
| Frequency Increment | 100kHz |
| Frequency Accuracy | ± 5ppm maximum, aging ± 1ppm maximum after first year |
| Power Per Tone (adjustable) | All A series Models 0.1 to 20W (+20 to +43dBm in 1dB increments) iPA-0600D 100mW to 40W (+20 to +46dBm in 1dB increments) iPA-0707D 1 to 40W (+30 to +46dBm in 1dB increments) |
| Power Accuracy (per tone) | ± 0.5dB maximum |
| Receive Band (100kHz steps) | See model table |
| Measurement Noise Floor | < -128dBm |
| Measurement Range | -50dBm to -128dBm |
| Battery Power | 25.9 VDC, 2600 mAh, 67Wh Lithium Ion battery packs (removable) |
| Battery Operating Time | Depends on usage, 2 hr minimum per battery pack |
| Battery Charger | Output: 29.4 VDC, 1.2 Amp |
| Dimensions H x D x W | 369 x 160 x 240mm | 14.5 x 6.3 x 9.4in |
| Weight | 12kg | 26lbs |
| Temperature Range | -10ºC to +45ºC | +14°F to +113°F |
| Ingress Protection | IP54. IP67 when enclosed in optional hard case |
| Operational Humidity | 5% to 95% RH non-condensing |
| Storage Temperature Range | -10°C to +60°C | +14°F to +140°F |
| Mechanical Shock | 40G shock rating |
| iPA-2600A | LTE 26002620-2630MHz2650-2690MHz2500-2570MHzRTF-2600 |
Запит ціни
