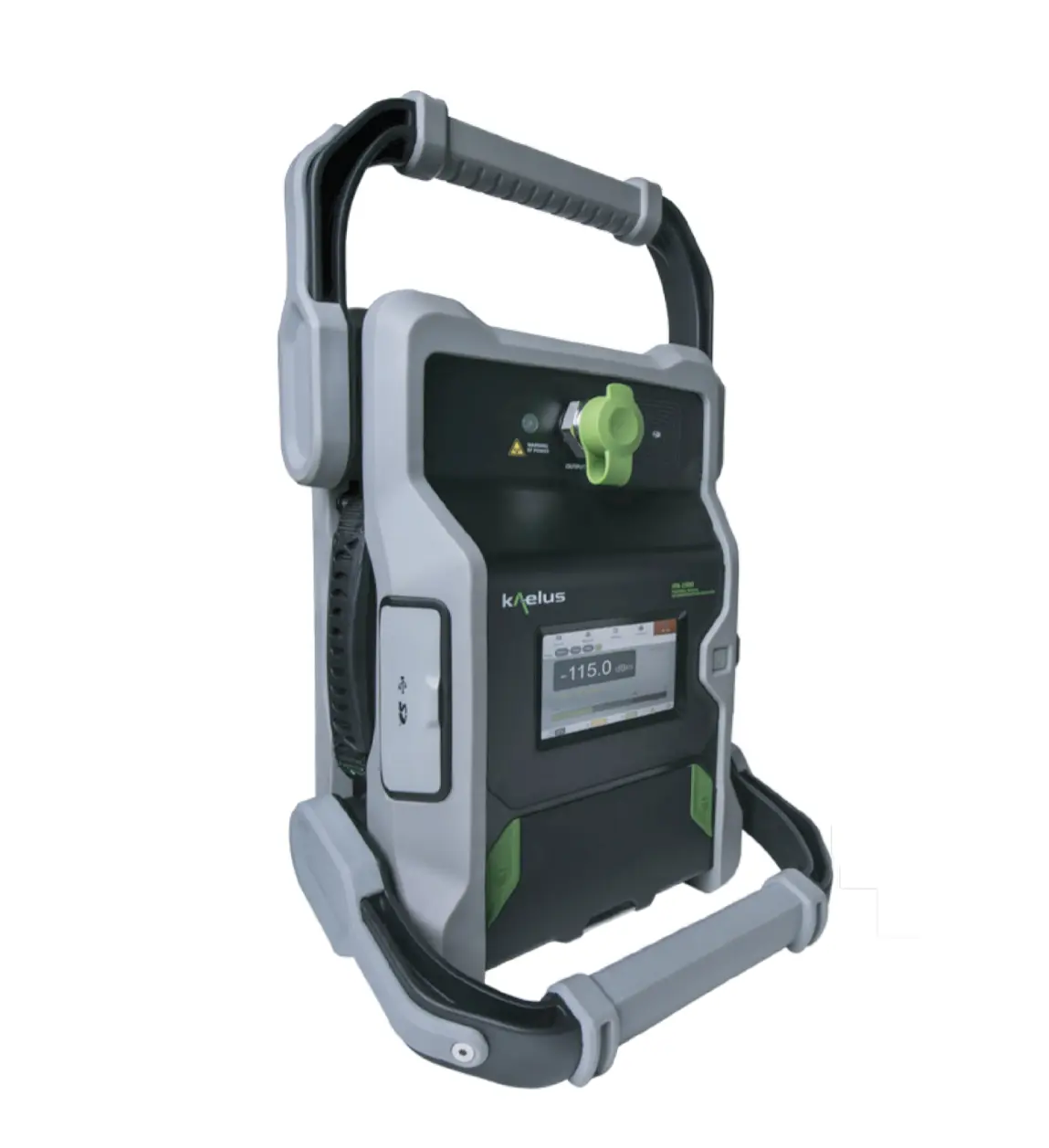

Kaelus IPA-2100A PIM Analyzer
Kaelus IPA-2100A аналізатор ПІМ
Kaelus IPA-2100A is a battery-powered PIM analyzer for UMTS band with 3rd, 5th, and 7th order measurement capability and WiFi remote control.
Деталі продукту
| Модель | IPA-2100A |
| Виробник | Kaelus |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Серія Kaelus iPA — це акумуляторний аналізатор пасивної інтермодуляції (ПІМ), розроблений для тестування та усунення несправностей мобільних мереж. Цей IEC-сумісний прилад є міцним та портативним, спеціально розроблений для працівників вежі та польових технік, які працюють у складних умовах. Він обладнаний сенсорним екраном розміром 4,3 дюйма для локального управління та підтримує дистанційну роботу через WiFi-пристрої, такі як планшети, смартфони та ноутбуки.
Аналізатор підтримує тестування на вершині вежі, у основи вежі, на даху та всередину приміщення, що робить його ідеальним для комплексної перевірки комірок систем мобільного зв'язку та розподілених антенних систем (DAS).
Основні характеристики
- Міцна та надійна конструкція, оптимізована для працівників вежі
- Повна конфігурація частот, вихідних потужностей та продуктів інтермодуляції
- Дистанційне управління через WiFi з будь-якого WiFi-пристрою (планшет, телефон, ноутбук)
- Локальний сенсорний інтерфейс (4,3 дюйма)
- Розширені можливості звітування для документування сайтів
- Кілька режимів вимірювання: монітор спектра, розгортка частоти та часова трасування
- Сумісність з модулем Range to Fault (RTF) для визначення місцезнаходження несправностей
- Акумуляторна робота для портативності та гнучкості роботи в полі
Застосування
- Тестування ПІМ на вершині вежі для кваліфікації комірок мобільної мережі
- Тестування антенних систем у основи вежі та на даху
- Тестування та введення в експлуатацію розподіленої антенної системи (DAS) всередину приміщення
- Виявлення та усунення джерел пасивної інтермодуляції
- Оптимізація продуктивності мережевого оператора та перевірка сайтів
Комплектація
- Акумуляторна батарея на основі літієвих іонів (25,9В, 2600мАг, 67Вт·г)
- Зарядний пристрій (вихід 29,4VDC, 1,2A)
Характеристики
| Measurement method | Reverse (reflected) PIM, 3rd and 5th order. (iPA-2100A 3rd, 5th and 7th order) |
| Residual PIM | < -117dBm/-160dBc maximum (<-125dBm/-168dBc typical) at 2 x 20W |
| Interface Ports | 1x RF output (7-16 DIN female), 1x USB 2.0 Host, 1x USB 2.0 Slave, 1x SD 1x monitor port (SMB female), 1x SMA-RP (Wi-Fi external antenna) |
| User Interface | Local - touch screen display 4.3in (109mm) Remote - tablet, computer, any Wi-Fi enabled user device with web browser |
| Return Loss Alarm | Automatic detection and shut down when high RL is detected |
| Transmit Frequencies | See model table |
| Frequency Increment | 100kHz |
| Frequency Accuracy | ± 5ppm maximum, aging ± 1ppm maximum after first year |
| Power Per Tone (adjustable) | All A series Models 0.1 to 20W (+20 to +43dBm in 1dB increments) iPA-0600D 100mW to 40W (+20 to +46dBm in 1dB increments) iPA-0707D 1 to 40W (+30 to +46dBm in 1dB increments) |
| Power Accuracy (per tone) | ± 0.5dB maximum |
| Receive Band (100kHz steps) | See model table |
| Measurement Noise Floor | < -128dBm |
| Measurement Range | -50dBm to -128dBm |
| Battery Power | 25.9 VDC, 2600 mAh, 67Wh Lithium Ion battery packs (removable) |
| Battery Operating Time | Depends on usage, 2 hr minimum per battery pack |
| Battery Charger | Output: 29.4 VDC, 1.2 Amp |
| Dimensions H x D x W | 369 x 160 x 240mm | 14.5 x 6.3 x 9.4in |
| Weight | 12kg | 26lbs |
| Temperature Range | -10ºC to +45ºC | +14°F to +113°F |
| Ingress Protection | IP54. IP67 when enclosed in optional hard case |
| Operational Humidity | 5% to 95% RH non-condensing |
| Storage Temperature Range | -10°C to +60°C | +14°F to +140°F |
| Mechanical Shock | 40G shock rating |
| iPA-2100A | UMTS (3rd & 7th)2110-2130MHz2150-2170MHz1920-1980MHz 2050-2090MHzRTF-2000 |
