Bird FH-AV-KIT Cable and Antenna Analyzer Kit
Bird FH-AV-KIT набір аналізатора кабелів та антен
Запитати ціну
Bird FH-AV-KIT complete aviation RF cable and antenna analyzer kit with FDR measurement, 1MHz-6GHz range, power sensor, adapters, and carrying case.
Деталі продукту
| Модель | FH-AV-KIT |
| Виробник | Bird |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Bird FH-AV-KIT — це комплексне рішення для польового тестування, розроблене для усунення простоїв літака на землі (AOG), спричинених методом проб та помилок та заміною компонентів. Цей повний набір надає все необхідне для тестування RF кабелів та антенних систем на частоті експлуатації, забезпечуючи надійність та продуктивність у авіаційних додатках.
Основні характеристики
- Frequency Domain Reflectometry (FDR) для прецизійного вимірювання втрати повернення в залежності від частоти
- Distance-to-Fault (DTF) режим для розташування проблем із кабелем та роз'ємами
- Аналіз втрати повернення в залежності від відстані
- VSWR (Voltage Standing Wave Ratio) вимірювання
- Вимірювання втрати кабелю в заданих діапазонах частот
- 5,5-дюймовий дисплей 720p
- OTG USB порт зв'язку для датчиків та зарядки пристроїв
- Включає Bird RF Meter App
Застосування
- Тестування авіаційних RF кабелів та антенних систем
- Діагностика несправностей кабельної системи
- Перевірка характеристик антенної системи
- Оцінка цілісності роз'ємів та кабелів

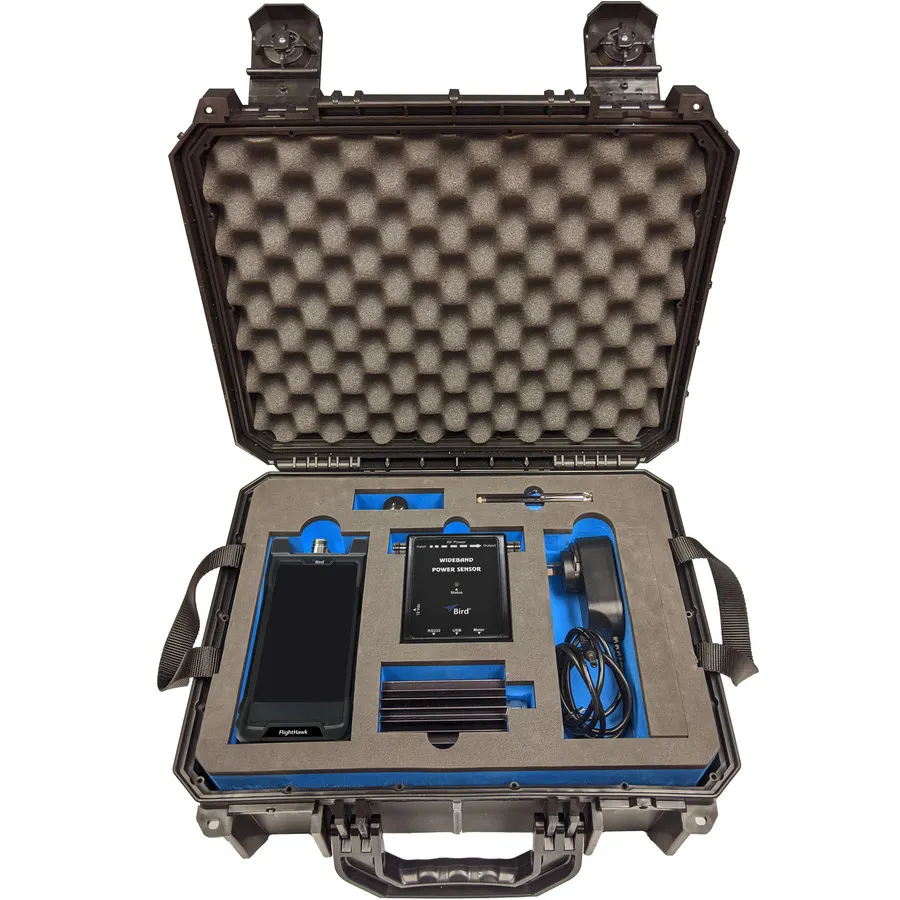

Комплектація
- FlightHawk-AV аналізатор кабелів та антен
- 5017D-AV датчик потужності 100 МГц - 1,3 ГГц
- 25-T-MN 25W RF термінатор
- SK-CAL-MN-C6 калібровочний комбо
- 4240-401 набір адаптерів
- 4240-500-23 адаптер N(M) – SMA(M)
- 4240-500-10 адаптер N(M) – SMA(F)
- 4240-443 авіаційний адаптер
- 4240-444 авіаційний адаптер
- жорсткий футляр для переносу
Характеристики
| Frequency | 6 GHz |
| Series | FlightHawk Series |
| Battery Life | 10 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Type-N (f) |
| Dimensions | 7.7 x 3.6 x 2.4 in. |
| Display | 5.5" 720p |
| Dynamic Range | 38 dB |
| Frequency Range | 1 MHz to 6 GHz |
| Includes | Calibration Combo, Stylus, AC Adapter (12 Vdc Output), Hard Carrying Case, Adapter Kit, Adapter Kit 7/16" DIN, RF Cable (10ft), USB Drive, USB Adapter |
| Number of Ports | 1 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1000 Hz |
