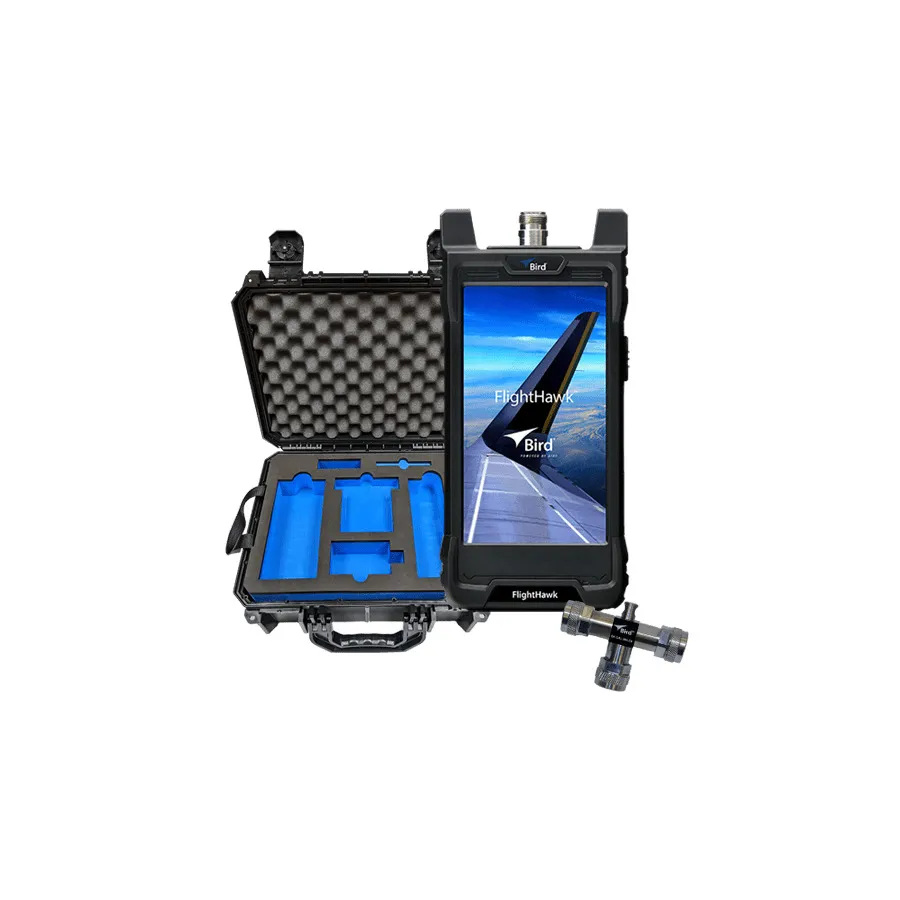

Bird FH-AV-BASIC Cable and Antenna Analyzer
Bird FH-AV-BASIC аналізатор кабелів та антен
Запитати ціну
Bird FH-AV-BASIC FlightHawk cable and antenna analyzer with FDR measurement, 1MHz-6GHz frequency range, and VSWR/return loss analysis for aviation RF systems.
Деталі продукту
| Модель | FH-AV-BASIC |
| Виробник | Bird |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Bird FH-AV-BASIC FlightHawk — портативний прилад для тестування RF, розроблений для авіаційного обслуговування та діагностики в полі. Він використовує технологію Frequency Domain Reflectometry (FDR) для оцінки стану RF кабелів, роз'ємів та антенних систем на частоті експлуатації, допомагаючи технікам знайти проблеми до того, як вони спричинять простій літака на землі (AOG).
Основні характеристики
- Frequency Domain Reflectometry (FDR) для прецизійного вимірювання втрати повернення в залежності від частоти
- Distance-to-Fault (DTF) режим для розташування проблем із кабелем та роз'ємами
- Побудова втрати повернення в залежності від відстані
- VSWR (Voltage Standing Wave Ratio) вимірювання
- Вимірювання втрати кабелю в заданих діапазонах частот
- 5,5-дюймовий дисплей 720p для чіткої візуалізації даних
- OTG USB порт зв'язку для датчиків та зарядки пристроїв
- Включає Bird RF Meter App
Застосування
- Тестування авіаційних RF кабелів та антен
- Діагностика несправностей кабельної системи
- Оцінка стану антенної системи
- Визначення проблем з роз'ємами та кабелями
Комплектація
- 5017D-AV датчик потужності 100 МГц - 1,3 ГГц
- 25-T-MN 25W RF термінатор
- SK-CAL-MN-C6 калібровочний комбо
- 4240-401 набір адаптерів
- 4240-500-23 адаптер N(M) – SMA(M)
- 4240-500-10 адаптер N(M) – SMA(F)
- 4240-443 авіаційний адаптер
- 4240-444 авіаційний адаптер
- жорсткий футляр для переносу
Характеристики
| Frequency | 6 GHz |
| Series | FlightHawk Series |
| Battery Life | 10 hrs. |
| Battery Type | Lithium-Ion |
| Certifications | CE, EMC: Standard EN 61326-1:2006 |
| Connector Type | Type-N (f), USB-C |
| Dimensions | 7.7 x 3.6 x 2.4 in. |
| Display | 5.5" 720p |
| Dynamic Range | 30 dB |
| Frequency Range | 1 MHz to 6 GHz |
| Includes | Cable & Antena Analyzer, Calibration Combo, Stylus, AC Adapter (12 Vdc Output), Hard Carrying Case, RF Cable(10ft long), USB Drive, USB Adapter |
| Number of Ports | 1 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1000 Hz |
