Bird 7003A001-7 Cable and Antenna Analyzer
Bird 7003A001-7 Аналізатор кабелів та антен
Запитати ціну
Bird SK-4500-TC antenna and cable analyzer, 1MHz-4.5GHz range, includes 7020-1-030301 wideband power sensor for 25MHz-1GHz measurements.
Деталі продукту
| Модель | 7003A001-7 |
| Виробник | Bird |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Портативний аналізатор кабелів та антен Bird SiteHawk дозволяє RF-технікам та інженерам діагностувати несправності в системах кабелів та антен. Набір 7003A001-7 включає аналізатор SK-4500-TC, що працює в діапазоні 1 МГц–4,5 ГГц, у поєднанні з датчиком потужності 7020-1-030301 для вимірювань RF потужності на низьких та середніх частотах.
Основні характеристики
- Діапазон частот: 1 МГц–4,5 ГГц аналізатор, 25 МГц–1,0 ГГц датчик
- Функція Measure Match для виявлення проблем імпедансу
- Вимірювання Distance to Fault для точної локалізації несправностей
- Датчик потужності для вимірювань RF потужності
- Екран 5,5 дюйма з роздільною здатністю 720p
- Аналіз коефіцієнта відбиття та коефіцієнта стійної хвилі
Застосування
- Обслуговування мобільних веж та систем антен
- Установка та введення в експлуатацію бездротових мереж
- Діагностика та усунення несправностей систем RF кабелів
- Моніторинг потужності на лініях передачі
- Тестування LTE та низькочастотних діапазонів
- Програми польового тестування та профілактичного обслуговування

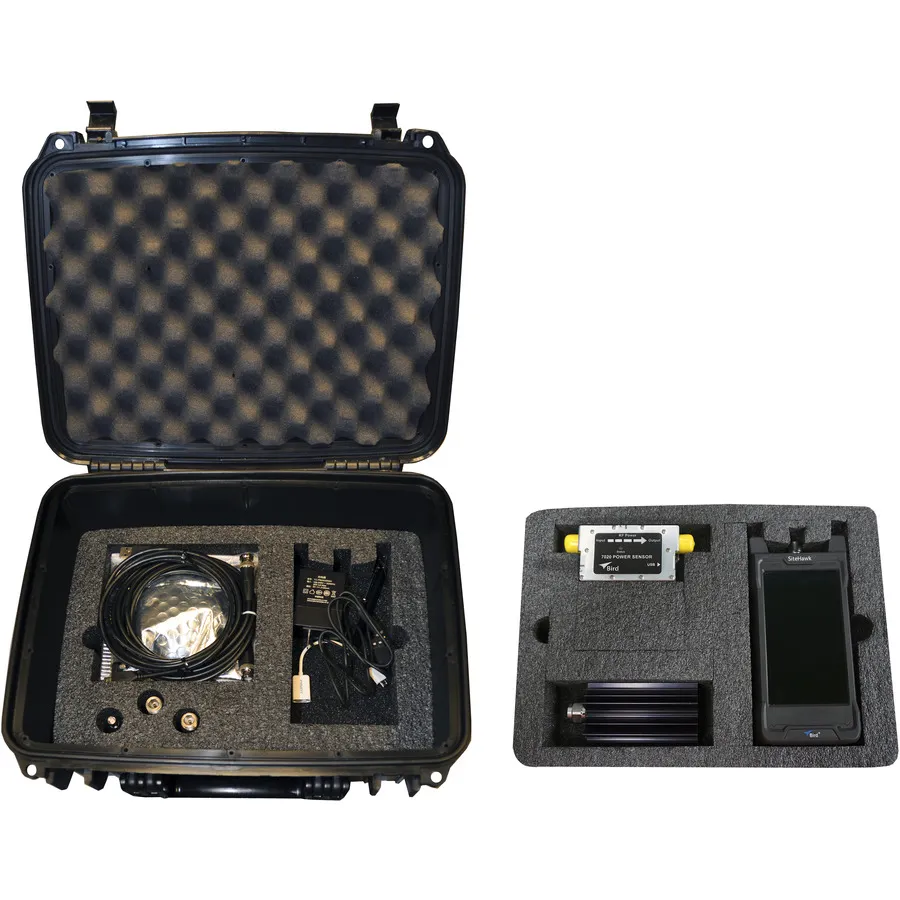

Комплектація
- SK-CAL-MN-C6 Calibration Combo
- SK-TP-112 Stylus
- SK05T-1200300Z AC Adapter (12 Vdc Output)
- 5000-035 Hard Carrying Case
- 4240-401 Adapter Kit, Interseries
- 5A2970-16-120B RF Cable, 10 feet long
- 5A2745-1 USB Drive
- SK-CONN-OTG-2 USB Adapter
Характеристики
| Frequency | 4.5 GHz |
| Series | 7003A001 Series |
| Battery Life | 10 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Type-N (f) |
| Dimensions | 7.7 x 3.6 x 2.4 in. |
| Display | 5.5" 720p |
| Dynamic Range | 38 dB |
| Frequency Range | 1 MHz to 4.5GHz |
| Includes | 1 MHz - 4.5 GHz Cable and Antenna Analyzer, 25 MHz - 1.0 GHz Wideband Power Sensor, Calibration Combo, Stylus, AC Adapter (12 Vdc Output), Hard Carrying Case, Adapter Kit (Interseries), Load, RF Cable (10ft Long), USB Drive, USB Adapter |
| Number of Ports | 1 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1000 Hz |
