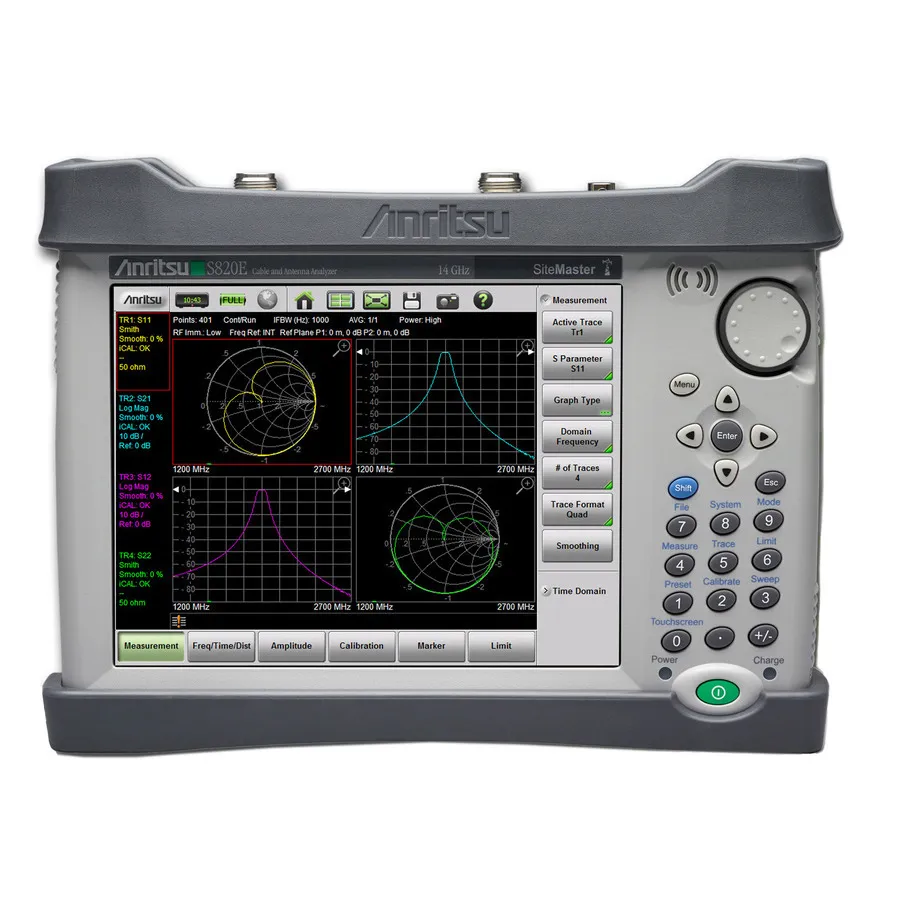

Anritsu S820E/0730 Cable and Antenna Analyzer
Anritsu S820E/0730 аналізатор кабелю та антени
Запитати ціну
Anritsu S820E/0730 handheld cable and antenna analyzer (1–30 GHz) with vector network analyzer and voltmeter for advanced RF component testing.
Деталі продукту
| Модель | S820E/0730 |
| Виробник | Anritsu |
| Категорія | Cable & Antenna Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Anritsu S820E/0730 — портативний аналізатор кабелю та антени, що працює в діапазоні 1 МГц–30 ГГц. Забезпечує продуктивність класу настільного приладу в портативному пакеті з посиленими роз'ємами K(m) (сумісні з 3,5мм та SMA). Прилад включає стандартний режим зондування для інспекції волокна (VIP) для перевірки волоконно-оптичних роз'ємів відповідно до IEC 61300-3-35, плюс опціональні можливості векторного мережевого аналізатора (VNA) та векторного вольтметра (VVM).
Основні характеристики
- Діапазон частот: 1 МГц–30 ГГц з посиленими роз'ємами K(m) (3,5мм та SMA сумісні)
- Однопортові вимірювання: Return Loss, VSWR, втрати кабелю, Smith Chart, фаза, аналіз Distance-to-fault
- Двопортові вимірювання: вимірювання передачі та розвертка втрат кабелю з зовнішнім датчиком
- Режим зондування для інспекції волокна (VIP) для перевірки волоконно-оптичних роз'ємів та тестування Pass/Fail
- Запатентоване придушення RF для точних вимірювань у середовищі з високою RF активністю
- Опціональний векторний мережевий аналізатор (VNA) з повністю розвертаючим розтягом та вимірюванням 4 S-параметрів
- Опціональний векторний вольтметр (VVM) з вимірюванням відбиття та передачі з корекцією помилок
- Екран LCD 8,4 дюйма з користувацькою форматом квадратної трасування
- Декілька форматів збереження файлів: S2P, .svna, .png, .csv, .txt
Застосування
- Тестування кабелю та антени в телекомунікаційних та RF системах
- Польова установка та обслуговування RF компонентів
- Інспекція та сертифікація волоконно-оптичних роз'ємів
- Тестування Distance-to-fault для діагностики вузла кабелю
Комплектація
- М'яка сумка для переноски
- Стилус з мотузкою
- Перезаряджувана батарея Li-Ion (7500 мАч)
- Адаптер AC-DC з кабелем живлення
- Посилені адаптери K(f) до N(f) (2 шт)
- Кабель Ethernet (2,13м)
- Кабель USB A/mini-B (10 футів)
- Автомобільний адаптер живлення (12 VDC, 60 Вт)
- Захисна плівка для екрана (встановлена на заводі та запасна)
- Сертифікат калібрування та відповідності
Характеристики
| Frequency | 30 GHz |
| Series | SiteMaster Series |
| Backlight | Yes |
| Battery Life | 5 hrs. |
| Battery Type | Lithium-Ion |
| Connector Type | Universal K(m) |
| Dimensions | 10.7 x 7.8 x 3.6 in. |
| Display | 8.4" Daylight Viewable Color LCD |
| Dynamic Range | 110 dB |
| Frequency Range | 1 MHz to 30 GHz |
| Function | CAT |
| Includes | Soft Carrying Case, Ethernet Cable (7 ft), Stylus with Coiled Tether, USB A/5-pin mini-B Cable (10 ft), Rechargeable Li-Ion Battery, 7500 mAh, Automotive Power Adapter (12 VDC) (60 W), AC-DC Adapter with power cable, Certificate of Calibration and Conform |
| Number of Ports | 2 |
| Operating Temperature Range | -10 to 55°C |
| Resolution | 1 Hz |
