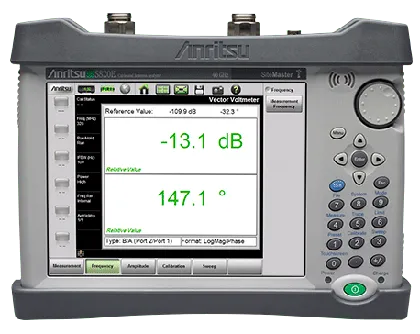

Anritsu S820E аналізатор кабелів і антен

Огляд

Anritsu S820E — найбільш просунутий портативний мікрохвильовий аналізатор у своєму класі. Він забезпечує кліренс-левель мікрохвильову продуктивність у компактному портативному пакеті, розробленому для польових техніків та інсталяційних команд. S820E замінює попередні моделі S810D/S820D і забезпечує значно розширені можливості з гнучкими варіантами частот до 40 ГГц.

Основні характеристики

• Частотний діапазон: 1 МГц до 40 ГГц (доступні кілька варіантів)
• Динамічний діапазон 110 дБ — висока стабільність вимірювання при великих втратах
• Стандартний режим Video Inspection Probe (VIP) для перевірки волоконно-оптичних роз'ємів за IEC 61300-3-35
• Повністю реверсивна архітектура двопортового векторного мережевого аналізатора
• Опціональний режим Vector Network Analyzer (VNA) з одночасним вимірюванням 4 S-параметрів
• Опціональний режим Vector Voltmeter (VVM) з можливістю A/B та B/A ratio
• Стандартні можливості однопортового та двопортового вимірювання: Return Loss, VSWR, Cable Loss, Smith Chart, Phase, Distance-to-fault
• Сучасне з'єднання: USB, Ethernet та повний дистанційний контроль
• Генерація файлів S2P, сумісна з настільними моделями VNA Anritsu (VectorStar та ShockLine)
• «Класичний режим» для користувачів, які мігрують з інструментів серії S8X0D
• Вбудоване меню довідки та повний посібник користувача приладу

Стандартні можливості вимірювання

Однопортові вимірювання

• Return Loss
• VSWR
• Cable Loss
• Smith Chart
• Phase
• Distance-to-fault Return Loss
• Distance-to-fault VSWR
• Hi-Accuracy RF Power (з USB датчиком)

Двопортові вимірювання

• 2-port Transmission Measurement
• 2-port Transmission Measurement (з зовнішнім датчиком)
• 2-port Swept Cable Loss (з зовнішнім датчиком)

Опціональні можливості Vector Network Analyzer

• Повністю реверсивна розгортка без необхідності реверсування DUT для вимірювань S12 та S22
• Одночасне вимірювання всіх 4 S-параметрів для двопортових пристроїв
• Конфігурований користувачем квадратний дисплей у форматі 1, 2, 3 або 4 трас з накладанням
• Кілька типів графіків, включаючи Real Impedance та Imaginary Impedance
• Вибір IFBW від 10 Гц до 100 кГц
• Збереження файлів S2P (3 формати), файли вимірювання (.svna), зображення (.png), CSV та TXT
• Розширення опорної площини з компенсацією втрат на обох портах
• Точки довільних даних, визначені користувачем
• Можливість інтерполяції зменшує потребу в перекалібруванні
• Згладжування на основі трас, маркери, обмеження та тестування pass/fail

Опціональні можливості Vector Voltmeter

• Вимірювання відбиття та передачі з корекцією векторної помилки
• Можливість A/B або B/A ratio для заміни застарілого Vector Voltmeter
• Змінні параметри IFBW від 10 Гц до 100 кГц
• Гнучкі формати вимірювання: LogMag & Phase, LinMag & Phase, SWR, Impedance
• Дисплей таблиці для одночасного вимірювання 12 пристроїв плюс 1 еталон
• Кілька форматів файлів: Measurement (.vvm), CSV (.csv), Text (.txt) або Image (.png)

Застосування

• Установка та перевірка мікрохвильових ліній передачі та антен
• Усунення несправностей та обслуговування радіолокаційних систем
• Розгортання систем бездротового та оборонного зв'язку
• Налаштування та вирівнювання антенних решіток
• Перевірка та тестування волоконно-оптичних роз'ємів
• Вимірювання втрат кабелю в дальніх та хвилеводних складках
• Польова калібровка та контрольні вимірювання
