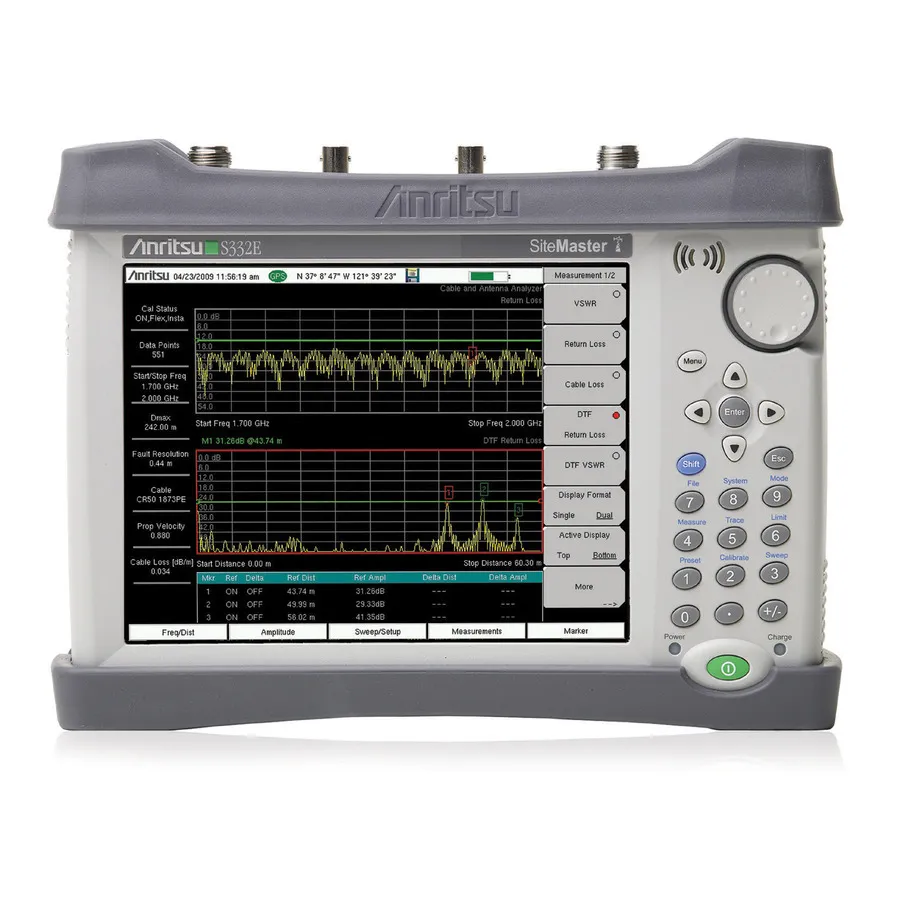

Anritsu S332E Cable and Antenna Analyzer

Огляд

Anritsu S332E — компактний портативний аналізатор кабелю та антени, який інтегрує можливість спектрального аналізу для комплексного тестування RF систем. Розроблений для надійності в польових умовах, S332E дозволяє операторам бездротових мереж, підрядникам, установникам DAS та фахівцям громадської безпеки виконувати швидкі вимірювання, миттєву калібрування та швидке усунення проблем навіть у найвимогливіших середовищах.

Основні характеристики

• Аналізатор кабелю та антени: 2 МГц до 4 ГГц
• Спектральний аналізатор: 9 кГц до 4 ГГц
• Вимірювання повернення втрат, втрати кабелю, VSWR, відстані до несправності та фази
• Можливість вимірювання передачі з двома портами (висока та низька потужність)
• Інтуїтивний сенсорний екран з інтегрованою клавіатурою
• Швидкість розгортання: 1 мілісекунда за точку даних
• Режими вимірювання одиничного або подвійного дисплея
• Методи калібрування: OSL, InstaCal, FlexCal
• 32 В внутрішнє зміщення тиску
• Міцний, ударостійкий дизайн з брызкозахистом
• Час роботи від батареї: 4 години
• Дисплей, видимий за денного світла

Спектральний та інтерференційний аналіз

• Вимірювання зайнятої смуги, потужності каналу, ACPR та C/I
• Аналіз маски спектральної емісії
• Полювання на PIM для виявлення пасивної інтермодуляції
• Аналізатор перешкод з рівнем сигналу та RSSI
• Динамічний діапазон більш ніж 95 дБ при 10 Гц RBW
• DANL -152 дБм при 10 Гц RBW
• Фазовий шум: -100 dBc/Hz макс. на 10 кГц зміщення

Застосування

• Встановлення та введення базової станції
• Обслуговування та усунення проблем мережі
• Розгортання та тестування системи розподіленої антени (DAS)
• Встановлення та обслуговування мережі громадської безпеки
• Оцінка покриття RF та перешкод
• Полювання на пасивну інтермодуляцію (PIM)
