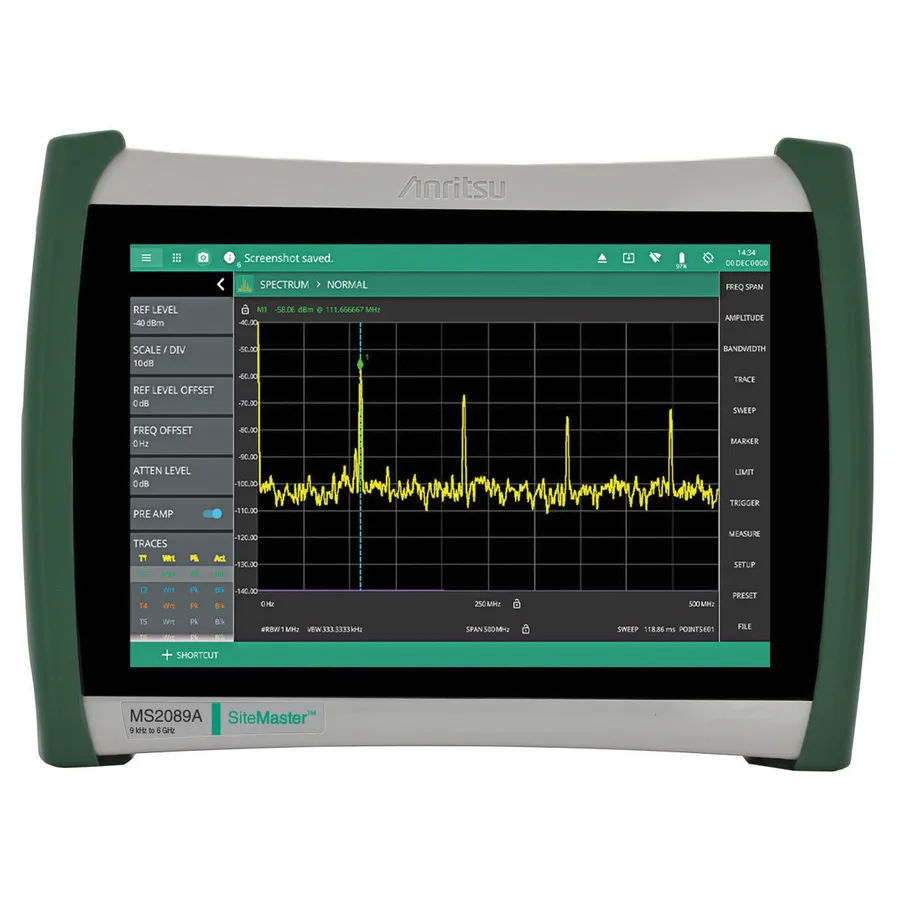

Anritsu MS2089A-0704/0804 Cable and Antenna Analyzer

Огляд

Anritsu MS2089A-0704/0804 Site Master — портативний спектральний та кабельний аналізатор, що поєднує основні RF-інструменти техніків у одному портативному пакеті. Із кабельним аналізатором 5 кГц-4 ГГц та спектральним аналізатором 9 кГц-4 ГГц, важит менше 8,5 фунтів із 10-дюймовим сенсорним дисплеєм, MS2089A забезпечує професійні вимірювання у портативній формі. Цей багатофункціональний дизайн спрощує польові роботи, усуваючи необхідність носити декілька інструментів та скорочуючи навчання.

Основні характеристики

• Кабельний та антенний аналізатор: 5 кГц-4 ГГц з вимірюванням відбиттів
• Спектральний та аналізатор завад: покриття 9 кГц-4 ГГц
• Аналізатор спектра у реальному часі (RTSA) зі смугою аналізу до 110 МГц
• Можливість захоплення та потокового передавання IQ
• Режими аналізу LTE FDD/TDD та 5GNR FR1
• Вимірювання Distance-to-Fault (DTF) для діагностики кабелю
• Підтримка TDR (Time Domain Reflectometry) для локалізації несправностей кабелю
• Розділений дисплей для одночасного перегляду Return Loss та DTF
• 10 049 точок даних зі швидкістю розгортки 350 µs у швидкому режимі
• Інтерфейси Ethernet, Wi-Fi та USBTMC
• Вбудоване генерування звітів PDF/HTML

Застосування

• Монтаж та обслуговування кабельних систем
• Перевірка та вирівнювання антенних систем
• Пошук завад та очищення спектра
• Аналіз мовного трансмітера та вимірювання гармонік
• Установка та тестування стільникових та бездротових сайтів
• Тестування систем VHF, мовлення, GPS та WLAN

Комплектація

• м'який чохол MS2085A/89A
• Сертифікат калібрування та відповідності
• Li-ion акумулятор 94Wh
• Адаптер SMA(m) на BNC(f) (кількість 3)
• Кабель Ethernet, 2 м
• USB кабель USB 3.0 Type-A на Type-C, 1 м
• SMA(m) на BNC(m) кабель, 1 м
• Li-ion акумулятор 84Wh
