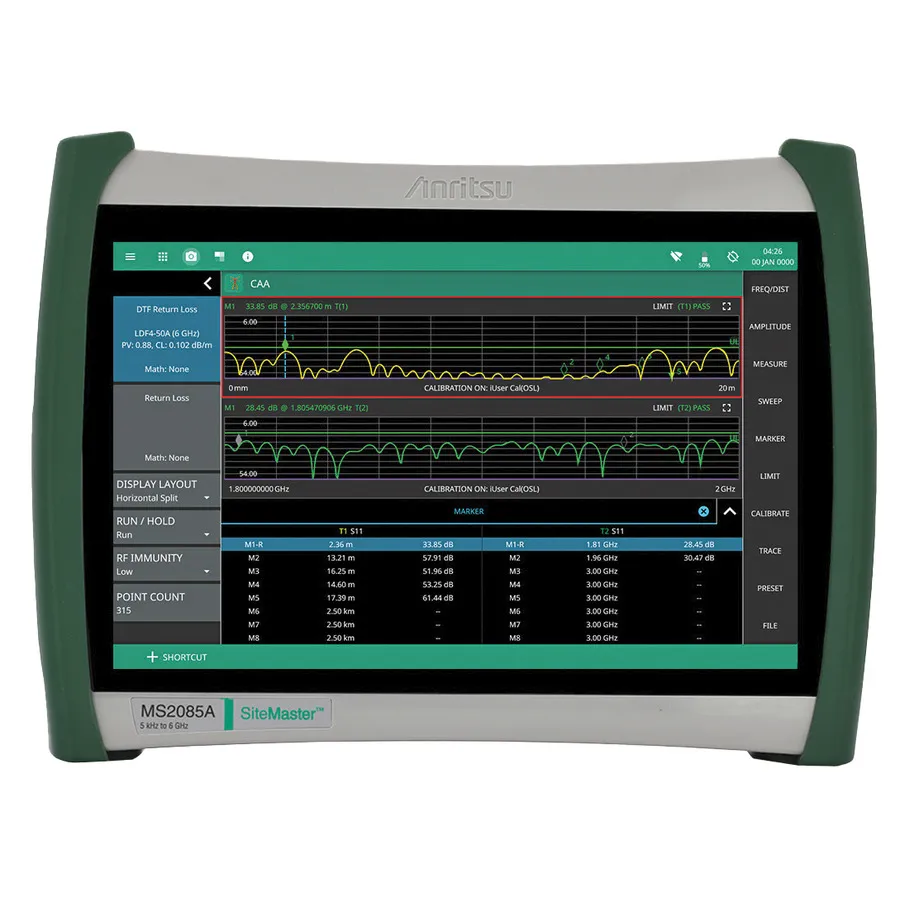

Anritsu MS2085A-0806 Cable and Antenna Analyzer

Огляд

Anritsu MS2085A-0806 Site Master — кабельно-антенний аналізатор з діапазоном 5 кГц до 6 ГГц, вагою менше 7 фунтів та 10-дюймовим сенсорним дисплеєм IK08. Він забезпечує комплексні вимірювання відбиття та відстані до недоліків, включаючи коефіцієнт відбиття, VSWR, втрати кабелю та фазу 1-порту, що робить його ідеальним для польових техніків, які встановлюють та обслуговують системи VHF, мовлення, стільникових мереж, GPS та WLAN.

Основні характеристики

• Діапазон частот: 5 кГц до 6 ГГц
• Вимірювання відбиття: Return Loss, VSWR, Cable Loss, 1-Port Phase, Smith Chart
• Вимірювання відстані до недоліків (DTF): DTF Return Loss, DTF VSWR
• Швидкість розгортання: 350 мкс/точка даних з 10 049 точками
• RF порти тестування: Усі розʼєми N-Type (f)
• 10-дюймовий високороздільний сенсорний дисплей з режимом розділення екрану
• Вбудована бібліотека кабелів RF з типовими кабелями передавальних сайтів
• Вимірювання TDR (Time Domain Reflectometry) доступні через опціональний код
• Дистанційне керування: Ethernet, Wi-Fi, USBTMC для Android/iOS/PC
• Вбудована генерація звітів PDF/HTML
• Користувацький список кабелів: можливість додавання, редагування, імпорту та експорту

Застосування

• Монтаж та обслуговування кабелів VHF та мовлення
• Тестування та оптимізація мобільних мереж
• Аналіз GPS та WLAN антен
• Виявлення дефектів кабелів та усунення несправностей за допомогою TDR
• Перевірка ліній передачи та антен
• Розширене покриття діапазону частот до 6 ГГц для передових мереж

Комплектація

• М'ягкий кейс MS2085A/89A
• Li-ion батареї (94 Вт·год та 84 Вт·год)
• Адаптери SMA(m) на BNC(f) (кількість 3)
• Кабель SMA(m) на BNC(m), 1 м
• Кабель Ethernet, 2 м
• Кабель USB 3.0 (Type-A на Type-C), 1 м
• Сертифікат калібрування та відповідності
