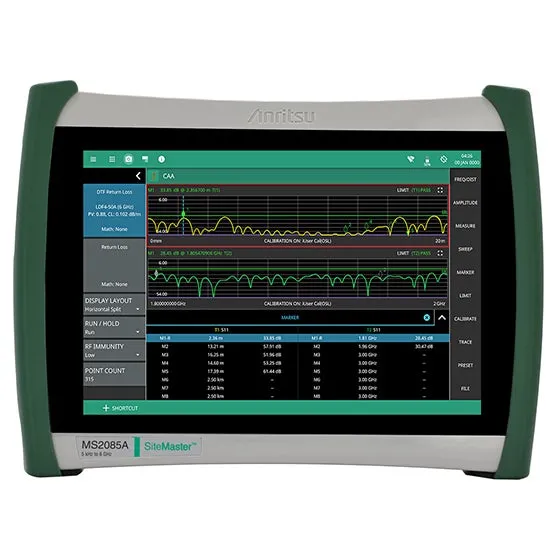

Anritsu MS2085A кабельно-антенний аналізатор

Огляд

Anritsu MS2085A Site Master — легкий кабельно-антенний аналізатор вагою менше 7 фунтів з 10-дюймовим сенсорним дисплеєм IK08. З охопленням 5 кГц до 6 ГГц він забезпечує комплексні вимірювання відбиття та передачі, включаючи коефіцієнт відбиття, VSWR, втрати кабелю та аналіз відстані до недоліків.

Основні характеристики

• Діапазон частот: 5 кГц до 6 ГГц (доступна опція 4 ГГц)
• Вимірювання відбиття: Return Loss, VSWR, Cable Loss, Smith Chart, 1-Port Phase, TDR, DTF
• Вимірювання передачі з опціями USB-датчика та 2-портів
• Методи калібрування: OSL, InstaCal, FlexCal, iOSL
• 10-дюймовий високороздільний сенсорний дисплей з режимом розділення екрану
• Швидкість розгортання: 350 мкс/точка даних з 10 049 точками
• Вбудована бібліотека кабелів RF з типовими кабелями передавальних сайтів
• Дистанційне керування через Ethernet, Wi-Fi та USBTMC
• Стандартні SCPI команди для автоматизації
• Вбудована генерація звітів PDF/HTML
• Час роботи батареї: до 9 годин

Застосування

• Монтаж та обслуговування кабелів VHF та мовлення
• Тестування та оптимізація мобільних мереж
• Аналіз GPS та WLAN антен
• Виявлення дефектів кабелів та визначення відстані до них
• Перевірка ліній передачі та антен
• Польові вимірювання та усунення несправностей кабелів
