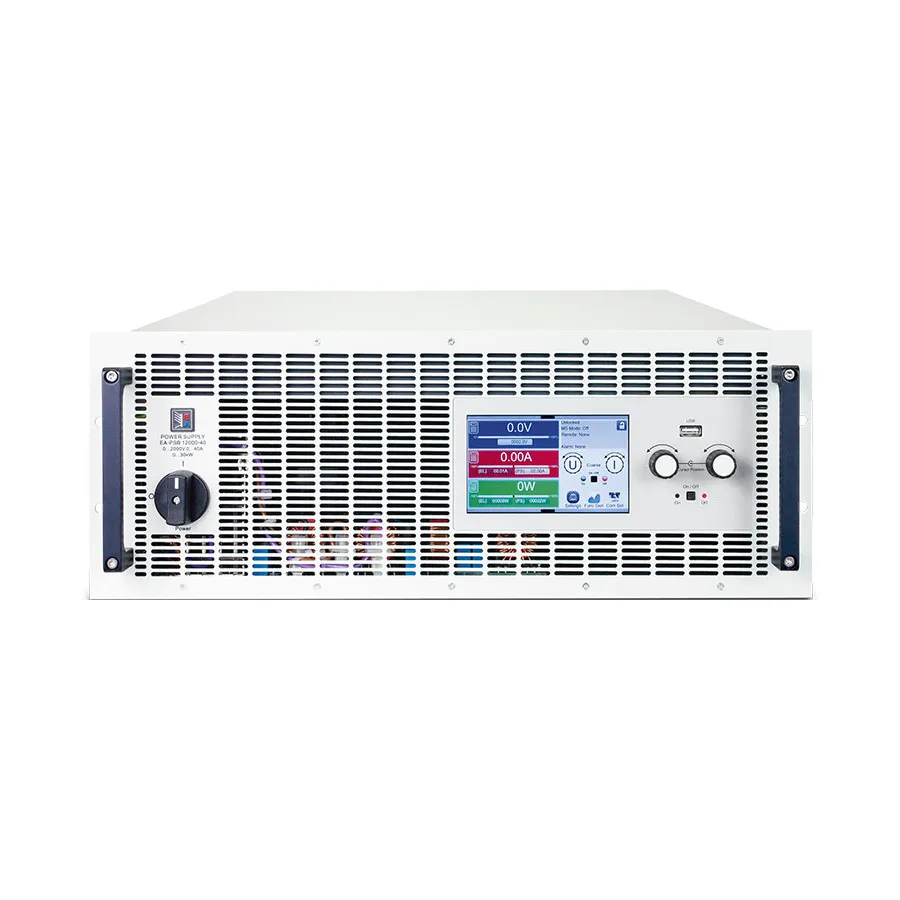

EA Elektro-Automatik EA-PSB 11500-60 4U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 11500-60 4U двонаправлене DC джерело живлення
Bidirectional 1500V/60A/30kW DC power supply with 96% energy recovery, active PFC, 5" touchscreen, and Master-Slave bus.
Деталі продукту
| Модель | EA-PSB 11500-60 4U |
| Виробник | EA Elektro-Automatik |
| Категорія | Bidirectional DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
EA Elektro-Automatik EA-PSB 11500-60 — це програмовне двонаправлене DC джерело живлення для лабораторних та тестових застосувань. Цей 4U блок призначений як джерело живлення, так і електронне навантаження, з регенеративним енергозворотом, який повертає потужність у мережу з ефективністю понад 96%. Пристрій працює в широкому діапазоні вхідної напруги від 208V до 480V (3-фазна AC) та оснащений активною корекцією коефіцієнта потужності, що дозволяє використовувати його для високопотужних застосувань.
Основні характеристики
- Вихід: 1500V DC / 60A DC / 30 kW з гнучкою автоматичною зміною діапазонів
- Вхід: 208–480V 3-фазна AC з активним PFC (≥0.99) та автоматичним розпізнаванням напруги
- Двонаправлена робота: подача живлення або робота як електронне навантаження з регенерацією 96%
- 5" кольоровий TFT сенсорний дисплей з інтуїтивним графічним інтерфейсом
- Режими регулювання: CV, CC, CP, CR з швидким переходом
- 16-бітні АЦП та ЦАП з вибором швидкості управління (Normal, Fast, Slow)
- Інтегрований генератор функцій: синусоїдальні, трикутні, прямокутні, трапецеїдальні, лінійні та довільні сигнали
- Шина Master-Slave: паралельне підключення до 64 пристроїв для систем до 1920 kW
- Гальванічно ізольована шина Share-Bus для рівномірного розподілу навантаження
- Імітація акумуляторів, паливних елементів та тестування фотовольтаїки (EN 50530)
- Тестові процедури для автомобільної електроніки (LV123, LV124, LV148)
- Стандартні інтерфейси: USB, Ethernet, аналоговий I/O; опціональні: CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus
- Опціональне водяне охолодження в корпусі з нержавіючої сталі
Застосування
- Тестування та імітація акумуляторів
- Тестування паливних елементів та відновлювальних джерел енергії
- Розробка та валідація автомобільної електроніки
- Перевірка конструкції джерел живлення
- Імітація та характеризація високопотужних DC систем
Комплектація
- Двонаправлене джерело живлення
- 2 x Роз'єми дистанційного зондування
- USB кабель (1.8 м)
- Набір кожухів DC терміналів
- Кожух терміналу зондування
- USB накопичувач із документацією та програмним забезпеченням
- AC роз'єм (затискний тип)
- Комплект для натягу AC кабелю
Характеристики
| Maximum Power | 30 kW |
| Output Voltage | 1500 V |
| Output Current | 60 A |
| Input Voltage | 208-480 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 4U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 50-99.9 |
| Dimensions | 19x7x31" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 30,000-49,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.8-1500 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 1,000-1,999 |
