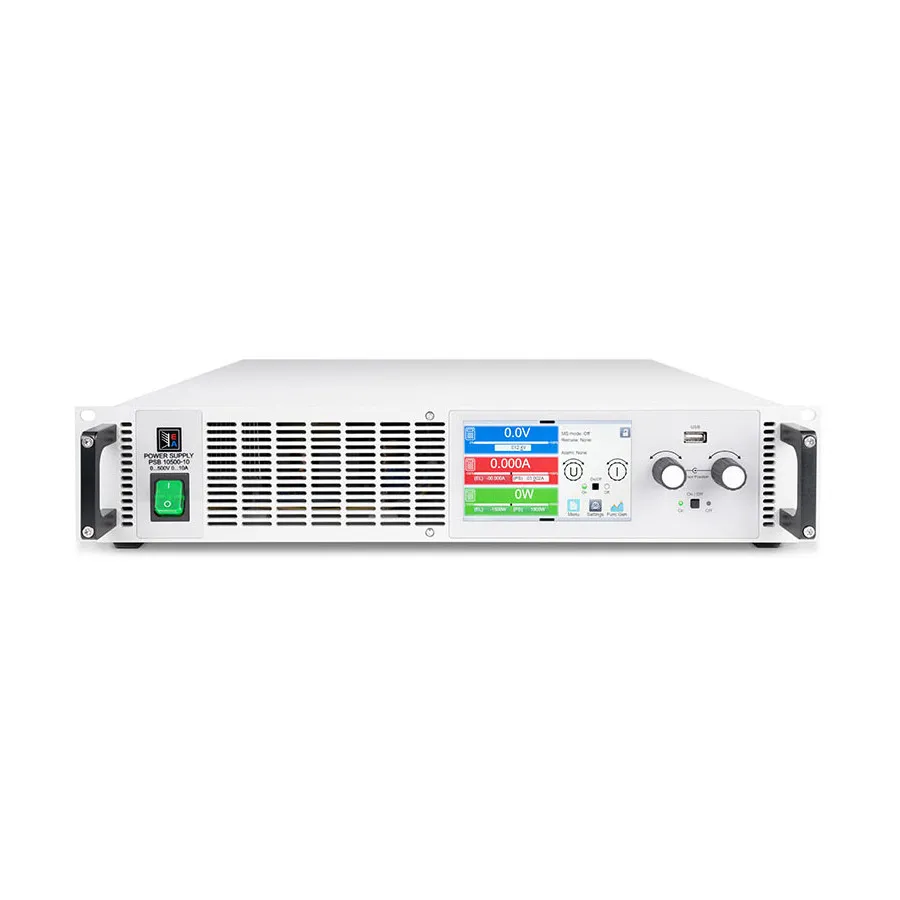

EA Elektro-Automatik EA-PSB 11500-06 2U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 11500-06 2U двонаправлена DC силова установка
EA Elektro-Automatik EA-PSB 11500-06 is a 3 kW bidirectional DC power supply with 1500V/6A output, single-phase AC input, and regenerative energy recovery.
Деталі продукту
| Модель | EA-PSB 11500-06 2U |
| Виробник | EA Elektro-Automatik |
| Категорія | Bidirectional DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
EA Elektro-Automatik EA-PSB 11500-06 — компактна двонаправлена DC лабораторна силова установка, розрахована на 1500В/6А та максимальну потужність 3 кВт. Вона оснащена активною корекцією коефіцієнта потужності та регенеративним поверненням енергії з ефективністю понад 96%. Розроблена у вигляді 2U стійкового модуля, установка працює від однофазної мережі AC (110–240В) і придатна для лабораторних і промислових середовищ з обмеженим простором, що потребують ефективного двонаправленого керування потужністю.
Основні характеристики
- Вихід 1500 VDC / 6 ADC, максимальна потужність 3 кВт
- Компактний формат 2U для стійкового монтажу
- Двонаправлена робота: функціонує як силова установка й електронне навантаження
- Можливість роботи у 2-х квадрантах (джерело і приймач) з швидким перейманням
- Активна корекція коефіцієнта потужності (PFC) з типовою ефективністю 0,99
- Регенеративне повернення енергії: надлишкова потужність повертається в мережу з ефективністю >96%
- Широкий діапазон вхідної напруги AC: 110–240В однофаза +10%
- Автоматичне масштабування гнучких вихідних каскадів для різноманітних комбінацій напруги/струму
- Кілька режимів регулювання: CV, CC, CP, CR
- 16-бітне цифрове керування ADC/DAC
- 5-дюймовий кольоровий TFT дисплей з сенсорним керуванням
- Шина Master-Slave для паралельної роботи до 64 установок
- Гальванічно ізольована шина Share-Bus для рівномірного розподілу навантаження
- Вбудований генератор функцій: синусоїдальні, трикутні, прямокутні, пилкоподібні хвилі
- Попередньо визначені процедури тестування автомобільних компонентів: LV123, LV124, LV148
- Інтегровані режими моделювання акумуляторів та паливних елементів
- Тестування фотоелектричних систем з підтримкою MPPT та стандарту EN 50530
- Стандартні інтерфейси: USB, Ethernet, Analog, USB Host, Master-Slave-Bus, Share-Bus
- Додаткові інтерфейси: CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus
- Мови команд та драйвери: SCPI, ModBus, LabVIEW, IVI
Застосування
- Компактне лабораторне й настільне тестування силових установок та електронних навантажень
- Тестування й валідація високовольтних компонентів
- Характеризація пакетів акумуляторів і паливних елементів
- Моделювання сонячних панелей та фотоелектричних систем
- Лабораторні й виробничі середовища з обмеженим простором
- Паралельні багатоблочні системи для більших потужностей
Комплектація
- 1 x Двонаправлена силова установка
- 2 x Розємні вилки зондування
- 1 x USB кабель довжиною 1,8 м
- 1 x Набір кришок DC клем
- 1 x Кришка клеми зондування
- 1 x USB накопичувач з документацією та ПЗ
- 1 x Кабельна затяжка для розвантаження
Характеристики
| Maximum Power | 3 kW |
| Output Voltage | 1500 V |
| Output Current | 6 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 5-9.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 2,500-4,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 8-6000 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 1,000-1,999 |
Запит ціни
