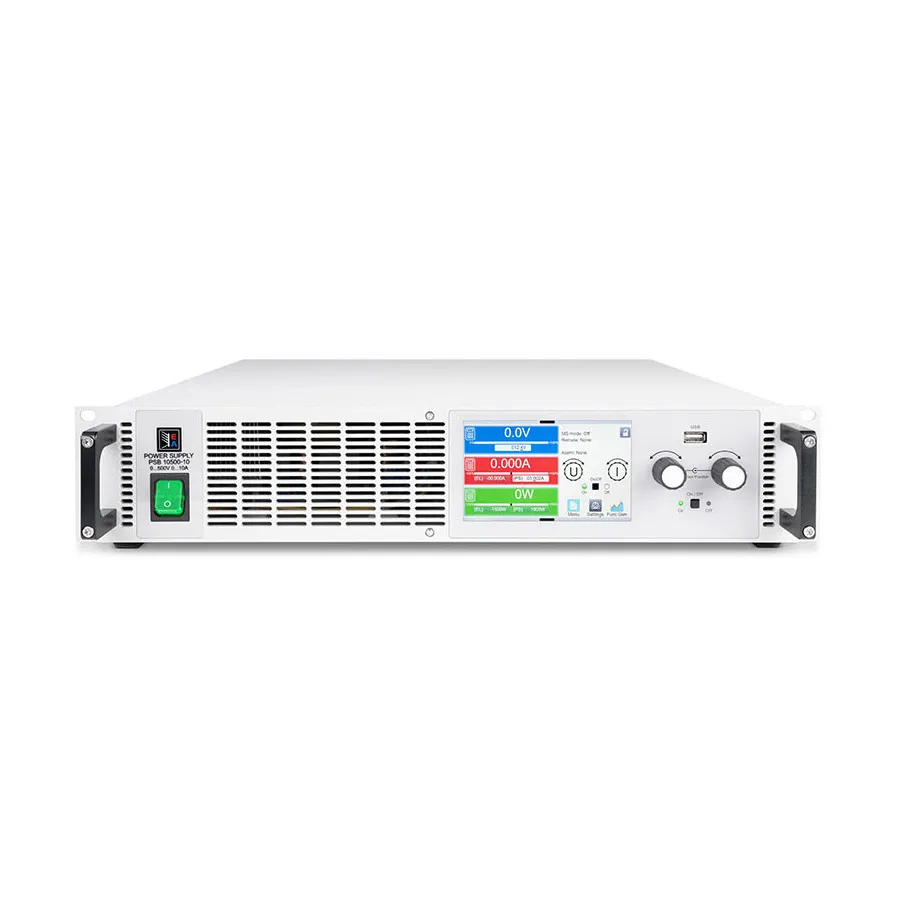

EA Elektro-Automatik EA-PSB 10500-20 2U Bidirectional DC Supply
EA Elektro-Automatik EA-PSB 10500-20 2U двосторонній DC блок живлення
EA Elektro-Automatik EA-PSB 10500-20 delivers 500V/20A/3000W bidirectional DC power with 96% regenerative efficiency and energy recovery capability.
Деталі продукту
| Модель | EA-PSB 10500-20 2U |
| Виробник | EA Elektro-Automatik |
| Категорія | Bidirectional DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
EA Elektro-Automatik EA-PSB 10500-20 2U — компактне стійкове джерело двостороннього постійного струму, здатне працювати як джерело живлення і як електронне навантаження. З вихідною потужністю 500В/20А/3000Вт і діапазоном вхідної напруги 110-240В однофазного AC, він ідеально підходить для лабораторних та портативних застосувань тестування. У режимі навантаження пристрій повертає енергію в мережу AC з ефективністю понад 96%, суттєво знижуючи операційні витрати при мінімізації виділення тепла.
Джерело оснащене передовою цифровою регуляцією з розрізненням 16 біт, 5-дюймовим кольоровим сенсорним дисплеєм та комплексними можливостями моделювання, включаючи тести батареї, паливних елементів та фотоелектричних систем. Його гнучкий вихід з автоматичним діапазоном забезпечує режими постійної напруги, струму, потужності та опору з швидким переключенням.
Основні характеристики
- Двосторонній вихід 500В/20А/3000Вт з гнучким автоматичним діапазоном
- Вхід: 110-240В однофазний AC з активною корекцією коефіцієнта потужності (PFC)
- Ефективність повернення енергії 96% в режимі регенеративного навантаження
- 16-бітна цифрова регуляція з режимами CV, CC, CP, CR
- 5-дюймовий кольоровий TFT сенсорний дисплей з інтуїтивним інтерфейсом
- Вбудований генератор функцій з синусоїдальними, трикутними, прямокутними та довільними хвилями
- Моделювання батареї, паливного елементу та фотоелектричних систем
- Автомобільні тестові процедури: LV123, LV124, LV148
- Шина Master-Slave для паралельного підключення до 64 пристроїв
- Стандартні інтерфейси: USB, Ethernet, аналогічний I/O
- Додаткові інтерфейси: CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus
- Компактний 2U стійковий форм-фактор
Застосування
- Портативне лабораторне та польове тестування
- Тестування та валідація автомобільних компонентів
- Характеризація та моделювання батареї
- Розробка пристроїв відновлюваної енергії
- Валідація електронних компонентів
- Тестування прототипної системи живлення
Комплектація
- Пристрій живлення двостороннього постійного струму
- Штекери дистанційного контролю (2x)
- USB кабель 1,8м (5,9 футів)
- Набір кришок DC терміналів
- Кришка терміналу Sense
- USB накопичувач з документацією та програмним забезпеченням
- Кабельна стяжка для розвантаження натягу
Характеристики
| Maximum Power | 3 kW |
| Output Voltage | 500 V |
| Output Current | 20 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 20-29.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 2,500-4,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 1-1500 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 500-999 |
