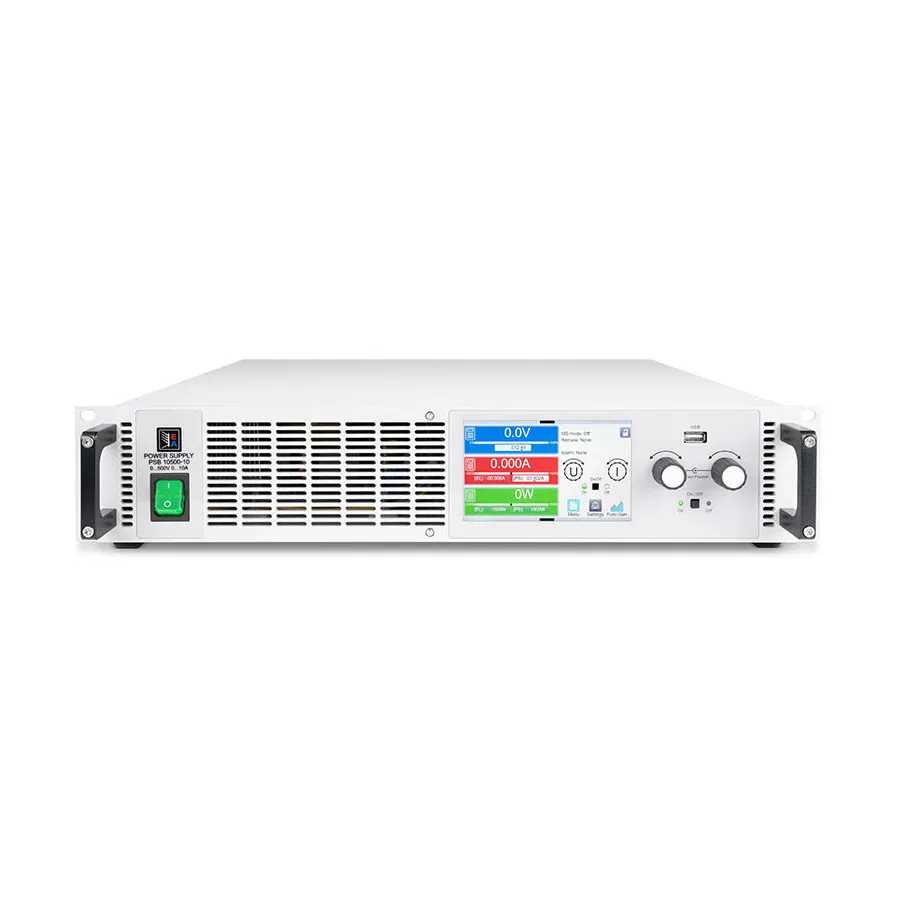

EA Elektro-Automatik EA-PSB 10500-10 2U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10500-10 2U двонаправлений DC живильник
EA Elektro-Automatik EA-PSB 10500-10 2U bidirectional DC power supply with 500V/10A output, 1500W power, and regenerative energy recovery up to 95% efficiency.
Деталі продукту
| Модель | EA-PSB 10500-10 2U |
| Виробник | EA Elektro-Automatik |
| Категорія | Bidirectional DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
EA Elektro-Automatik EA-PSB 10500-10 2U — компактний двонаправлений DC живильник, розроблений для високовольтних застосувань, які потребують помірного струму. З однофазним AC входом (110–240В) та форм-фактором 2U rackmount він забезпечує вихід до 1500Вт при 500В, 10А DC. Двонаправлений дизайн дозволяє як вирівнювання, так і поглинання потужності, з можливістю відновлення енергії, яка повертає до 95% потужності навантаження назад до мережі змінного струму, зменшуючи енергетичні втрати та витрати на охолодження.
Оснащений 5-дюймовим сенсорним TFT дисплеєм, 16-бітною цифровою регуляцією та автомасштабуючими вихідними каскадами, цей пристрій забезпечує гнучку роботу в широкому діапазоні умов навантаження. Він включає інтегрований генератор функцій, симуляцію батареї й паливних елементів та емуляцію фотогальванічної системи. Кілька пристроїв можна паралелювати через шину Master-Slave для побудови систем вищої потужності з дотриманням класу 500В напруги.
Основні характеристики
- Двонаправлена робота: режими джерела й навантаження
- Регенеративне відновлення енергії до 95% ККД
- Вихід: 500 VDC, 10 ADC, максимум 1500W
- Однофазний AC вхід: 110–240V, ±10%
- Активна корекція коефіцієнта потужності (типово 0.99)
- Гнучкі автомасштабуючі вихідні каскади для постійної потужності
- Режими CV, CC, CP, CR з швидким переходом
- 5-дюймовий кольоровий TFT дисплей з сенсорним керуванням
- Вбудований генератор функцій з кількома хвилями
- Режим тестування батареї та симуляція паливних елементів
- Симуляція фотогальванічних систем (MPPT) зі стандартом EN 50530
- Попередньо визначені автомобільні тестові процедури (LV123, LV124, LV148)
- Комунікація: SCPI, ModBus, LabVIEW, IVI з USB та Ethernet
- 16-бітна цифрова регуляція ADC/DAC з високою роздільною здатністю
- Гальванічно ізольовані шини Share-Bus та Master-Slave для паралельної роботи
Застосування
- Тестування та валідація високовольтних компонентів
- Симуляція електронного навантаження для блоків живлення
- Тестування батареї та систем накопичення енергії
- Характеризація компонентів відновлюваної енергії
- Тестування автомобільних високовольтних електричних систем
Комплектація
- 1 × Двонаправлений DC живильник
- 2 × Вилки дистанційного зондування
- 1 × Кабель USB 1.8 м
- 1 × Набір кожухів DC клем
- 1 × Кожух клеми зондування
- 1 × USB-накопичувач з документацією та програмним забезпеченням
- 1 × Кабельна стяжка для розвантаження натягу
Характеристики
| Maximum Power | 1.5 kW |
| Output Voltage | 500 V |
| Output Current | 10 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 10-19.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 1,000-2,499 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 2-3000 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 500-999 |
