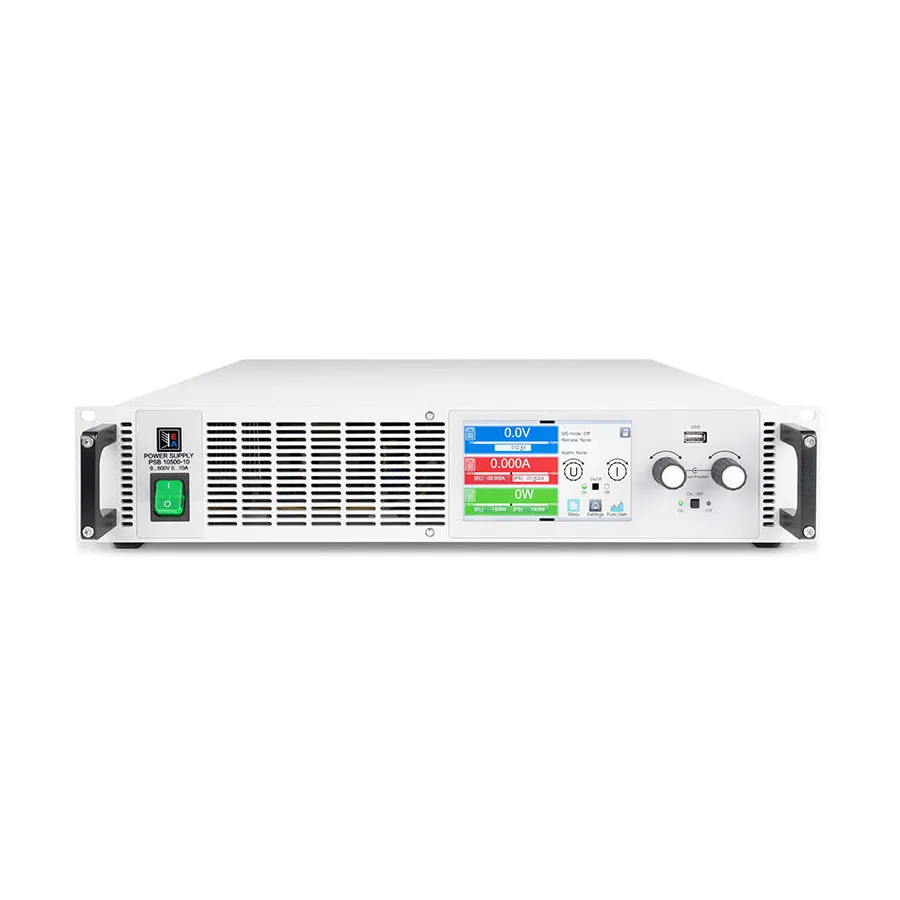

EA Elektro-Automatik EA-PSB 10360-30 2U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10360-30 2U двонаправлений DC живильник
EA Elektro-Automatik EA-PSB 10360-30 2U bidirectional DC power supply with 360V/30A output, 3000W power, and regenerative energy recovery up to 95% efficiency.
Деталі продукту
| Модель | EA-PSB 10360-30 2U |
| Виробник | EA Elektro-Automatik |
| Категорія | Bidirectional DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
EA Elektro-Automatik EA-PSB 10360-30 2U — програмований двонаправлений DC живильник, що функціонує як джерело живлення та електронне навантаження одночасно. У режимі навантаження пристрій регенерує енергію назад в мережу змінного струму з ККД до 95%, що зменшує операційні витрати та тепловиділення. Форм-фактор 2U rackmount має однофазний AC вхід (110–240В) і забезпечує вихід до 3000Вт при 360В, 30А DC.
Прилад обладнаний передовими функціями, включаючи 5-дюймовий сенсорний TFT дисплей, 16-бітну цифрову регуляцію та гнучкі автомасштабуючі вихідні каскади, які підтримують повну потужність у широкому діапазоні напруг і струмів. Кілька пристроїв можна паралелювати, використовуючи інтегровану шину Master-Slave для об'єднання до 64 пристроїв у системи, що перевищують 1920 кВт.
Основні характеристики
- Двонаправлена робота: функціонує як джерело живлення та електронне навантаження
- Регенеративне відновлення енергії з ККД до 95%
- Вихід: 360 VDC, 30 ADC, максимум 3000W
- Однофазний AC вхід: 110–240V, ±10%
- Активна корекція коефіцієнта потужності (типово 0.99)
- Гнучкі автомасштабуючі вихідні каскади для роботи з постійною потужністю
- Режими регуляції: CV (постійна напруга), CC (постійний струм), CP (постійна потужність), CR (постійний опір)
- 5-дюймовий кольоровий TFT дисплей з сенсорним керуванням
- Вбудований генератор функцій із синусоїдальною, трикутною, прямокутною та трапецеїдальною хвилями
- Режими симуляції батареї та паливних елементів
- Симуляція фотогальванічних систем (MPPT) зі стандартними кривими EN 50530
- Попередньо визначені автомобільні тестові процедури (LV123, LV124, LV148)
- Кілька комунікаційних інтерфейсів: USB, Ethernet, SCPI, ModBus, LabVIEW, IVI
- 16-бітна цифрова регуляція ADC/DAC з вибором швидкості керування
- Гальванічно ізольовані шини Share-Bus та Master-Slave для паралельної роботи
Застосування
- Тестування електронного навантаження для блоків живлення та зарядних пристроїв
- Тестування та характеризація батарей і паливних елементів
- Симуляція сонячних панелей та фотогальванічних систем
- Тестування автомобільних електричних систем (процедури LV123/LV124/LV148)
- Розробка та валідація систем розподілу DC живлення
- Дослідження енергоефективності з регенеративною операцією навантаження
Комплектація
- 1 × Двонаправлений DC живильник
- 2 × Вилки дистанційного зондування
- 1 × Кабель USB 1.8 м
- 1 × Набір кожухів DC клем
- 1 × Кожух клеми зондування
- 1 × USB-накопичувач з документацією та програмним забезпеченням
- 1 × Кабельна стяжка для розвантаження натягу
Характеристики
| Maximum Power | 3 kW |
| Output Voltage | 360 V |
| Output Current | 30 A |
| Input Voltage | 110-240 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 2U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 30-49.9 |
| Dimensions | 19 x 3.5 x 22" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 2,500-4,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.4-800 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 300-499 |
Запит ціни
