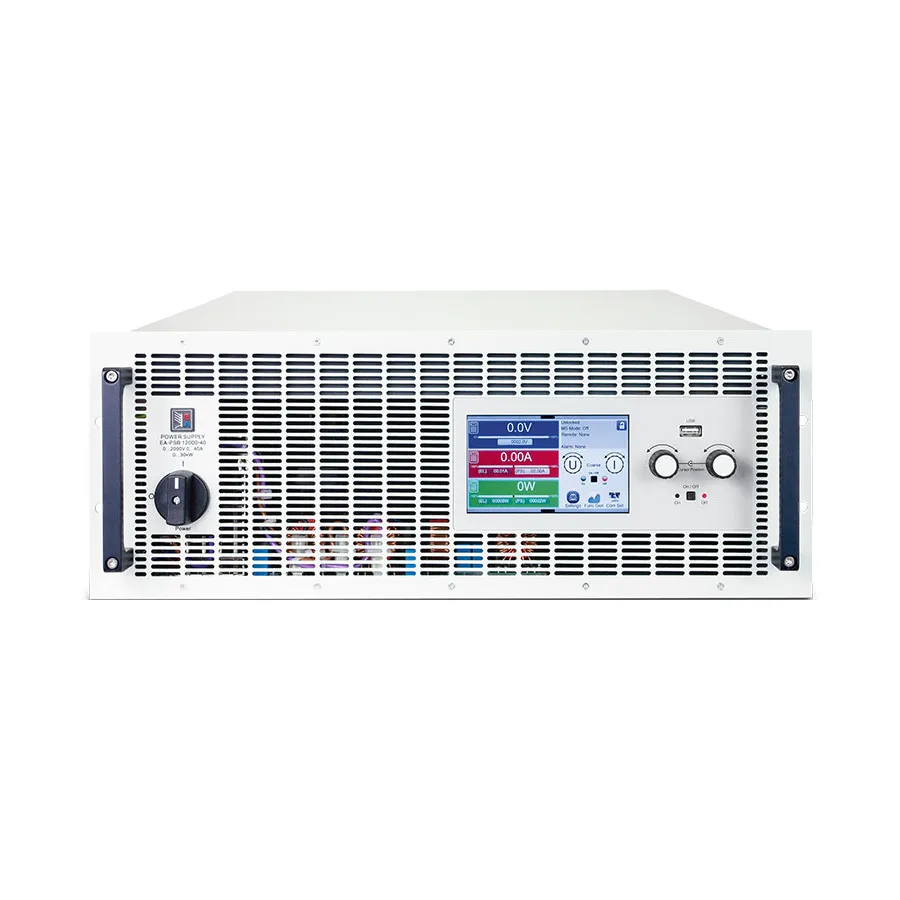

EA Elektro-Automatik EA-PSB 10200-420 4U Bidirectional DC Power Supply
EA Elektro-Automatik EA-PSB 10200-420 4U двонаправлений блок живлення постійного струму
200V/420A bidirectional DC power supply, 30kW output, 96% efficiency, energy recovery, autoranging, and integrated function generator for high-power testing.
Деталі продукту
| Модель | EA-PSB 10200-420 4U |
| Виробник | EA Elektro-Automatik |
| Категорія | Bidirectional DC Supplies |
| Наявність | На замовлення |
Опис
Огляд
EA-PSB 10200-420 4U — високопродуктивний двонаправлений блок живлення постійного струму для вимогливих лабораторних та промислових застосувань тестування. Цей 4U блок для установки в стійку забезпечує вихід 200В при 420А (30кВт) з ефективністю до 96% та передовим регенеративним відновленням енергії. З розширеними можливостями автоматичного масштабування та опціональним водяним охолодженням, він представляє найбільш потужну модель у серії PSB 10000, здатну підтримувати до 64 паралельних блоків для екстремальних потужностей понад 1,9 МВт.
Основні характеристики
- Вихід 200 VDC / 420 ADC, максимальна потужність 30кВт
- Двонаправлена робота: режими джерела та навантаження
- Автоматичне масштабування з діапазоном напруги 0–2000V та струму 0–1000A
- Регенерація енергії з ефективністю 96% повертає потужність до мережі
- Активна корекція коефіцієнта потужності (PFC) типово 0.99
- Широкий діапазон входу: 208–480V трифазний змінний струм з автоматичним налаштуванням
- 5-дюймовий кольоровий дисплей TFT з сенсорним керуванням
- Кілька режимів регулювання: CV, CC, CP, CR з швидким переходом
- Вбудований генератор функцій з синусоїдою, трикутником, квадратом та трапецією
- Попередньо встановлені автомобільні тестові процедури: LV123, LV124, LV148
- Режими тестування та симуляції батареї та паливних елементів
- Режим тестування фотовольтаїки з MPPT (стандарт EN 50530)
- Шина Master-Slave для паралельної роботи до 64 пристроїв
- Share-Bus для автоматичного розподілу навантаження
- Опціональне водяне охолодження з нержавіючої сталі для теплового управління
- 16-бітові АЦП та ЦАП з регульованою швидкістю керування
Застосування
- Надвисокопотужне лабораторне живлення постійного струму та тестування навантажень
- Виробничі тести високопотужних батарей та паливних елементів
- Валідація силових напівпровідників та інверторів
- Тестування фотовольтаїчних масивів та мережевих систем
- Тестування систем приводу транспортних засобів та трансмісії
- Масштабовані багатоблокові системи для вимог потужності у мегаватному масштабі
Комплектація
- Двонаправлений блок живлення
- 2 x Штекери дистанційного зондування
- Кабель USB 1,8 м
- Набір кришок клем постійного струму
- Кришка клеми зондування
- USB-накопичувач з документацією та програмним забезпеченням
- Роз'єм змінного струму (тип затиску)
- Набір кріплення кабелю змінного струму
Характеристики
| Maximum Power | 30 kW |
| Output Voltage | 200 V |
| Output Current | 420 A |
| Input Voltage | 208-480 VAC |
| Interface | USB, Ethernet (100 MBit) for communication, 1 x USB Host for Data Acquisition |
| Display | 5 TFT Color Touch |
| Series | EA-PSB 10000 4U Series |
| Current Accuracy | ≤0.1% FS |
| Current Range Selector | 200-499 |
| Dimensions | 19x7x31" |
| Frequency Range | 45-65 Hz |
| IP Rating | IP20 |
| Mounting Type | Rack Mount |
| Number of Outputs | Single Output |
| Operating Temperature Range | 32-122°F |
| Power Range Selector | 30,000-49,999 |
| Relative Humidity Range | ≤80% |
| Resistance Range | 0.0165-25 Ω |
| Safety | EN 61010-1 IEC 61010-1 UL 61010-1 CSA C22.2 No 61010-1 BS EN 61010-1 |
| Storage Temperature | -4-158°F |
| Type | Programmable Bi-Directional DC Power Supply |
| Voltage Accuracy | ≤0.05% FS |
| Voltage Range Selector | 200-299 |
