Rohde & Schwarz FSC3.03 Spectrum Analyzer
Rohde & Schwarz FSC3.03 аналізатор спектру

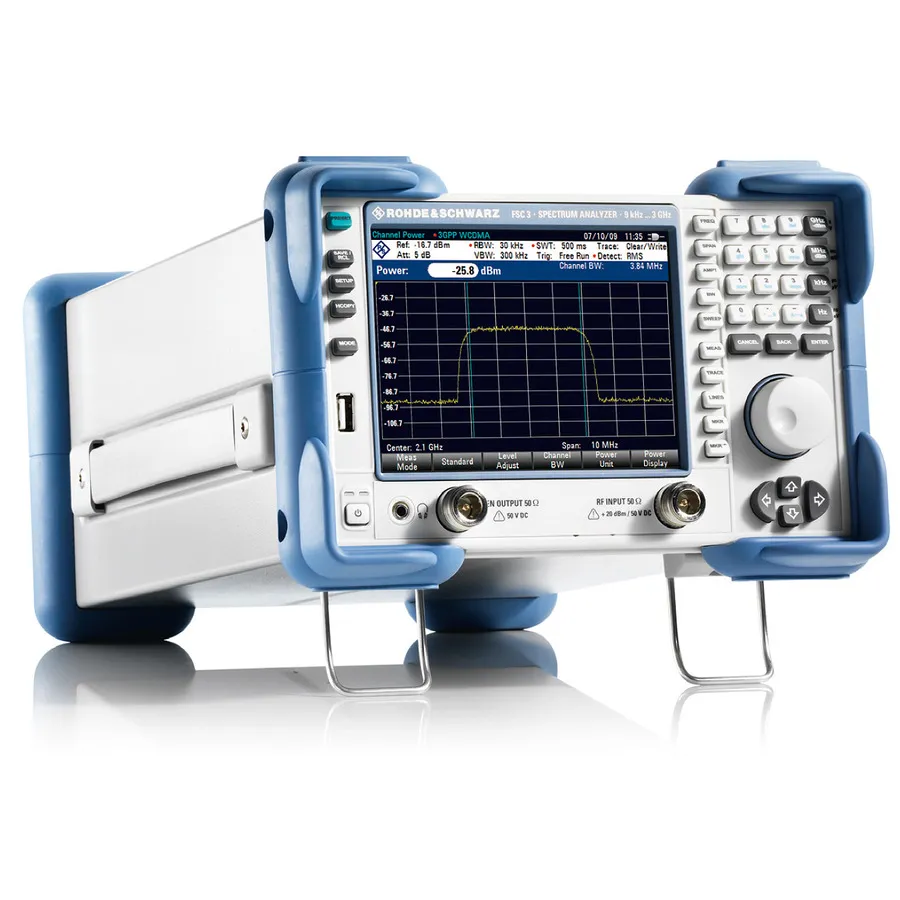

Rohde & Schwarz FSC3.03 is a benchtop spectrum analyzer covering 9 kHz to 3 GHz with 5.7-inch display, USB/LAN connectivity, and comprehensive RF measurement capabilities.
Деталі продукту
| Модель | FSC3.03 |
| Виробник | Rohde & Schwarz |
| Категорія | Benchtop Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FSC3.03 — це компактний та економічний аналізатор спектру, який пропонує професійні можливості вимірювання RF з характерною для Rohde & Schwarz якістю. Прилад розроблений для широкого спектру застосувань — від розроблення та тестування RF виробів до виробництва та підготовки фахівців. FSC3.03 забезпечує відмінні характеристики та високу точність вимірювання, гарантуючи надійні та відтворювані результати. Компактна конструкція робить його універсальним: прилад займає мало місця на лабораторному столі й ефективно розміщується в стійках стандарту 19 дюймів.
Основні характеристики
- Діапазон частот: 9 kHz до 3 GHz
- Дисплей LCD TFT 5.7 дюйма
- Інтерфейси USB та LAN для дистанційного керування та передачі даних
- Смуги роздільної здатності: 10 Hz до 3 MHz
- Висока чутливість: менше −141 dBm при 1 Hz (опціонально менше −161 dBm з підсилювачем)
- Висока інтермодуляція третього порядку: більше 10 dBm (типово 15 dBm)
- Низька невизначеність вимірювання: менше 1 dB
- Низьке енергоспоживання: 12 W
Можливості вимірювання
- Маркер шуму для визначення потужності шуму в смузі 1 Hz
- Лічильник частоти з розділенням 0,1 Hz
- Контроль граничних ліній (функція pass/fail) для перевірки відповідності вимогам
- Вимірювання глибини модуляції AM
- Аналіз гармонік та коефіцієнта гармонійних спотворень (THD)
- Демодулятор AM/FM аудіо з вбудованим динаміком та виходом для навушників
- Вимірювання напруженості поля з урахуванням коефіцієнтів антени (дисплей у dBμV/m)
- Вимірювання потужності імпульсних сигналів з передустановками для стандартів GSM та EDGE
- Визначення проблем EMC на друкованих платах за допомогою набору зондів ближнього поля R&S HZ-15 (30 MHz до 3 GHz)
- Вимірювання потужності каналу в каналах 3GPP WCDMA, cdmaOne, CDMA2000 та LTE
- Вимірювання займаної смуги (OBW)
- Вимірювання потужності прилеглих каналів з точністю до 12 каналів (ACLR)
- Синхронна розгортка для відображення спектру модуляції імпульсних сигналів
- Вимірювання паразитного випромінювання
Застосування
- Розроблення та тестування RF виробів
- Виробництво та контроль якості
- Обслуговування та технічна підтримка
- Навчання фахівців RF
- EMC тестування та перевірка нормативної відповідності
Комплектація
- Кабель живлення
- USB кабель для підключення до ПК
- Посібник швидкого запуску
- CD-ROM з операційним та сервісним посібниками
Характеристики
| Frequency Range | 0.5 - 4.0 GHz |
| Maximum Frequency | 3 GHz |
| Product Type | Benchtop |
| Series | FSC Series |
| Alternate Product Number | 1314.3006.03 |
| Display Type | 5.7" LCD TFT |
| Dynamic Range | 10 dB |
| Includes | Power cable, USB cable for connection to PC, Quick start guide, CD-ROM (with operating manual and service manual) |
| Input Connector | N female, 3.5 mm mini jack, USB type A/B plug version 1.1, BNC female, 5 mm DIN 45323 female |
| Interface | LAN, USB |
| Minimum Frequency | 9 kHz |
| Resolution | 10 Hz to 3 MHz |
| Warranty | 3 Years |
