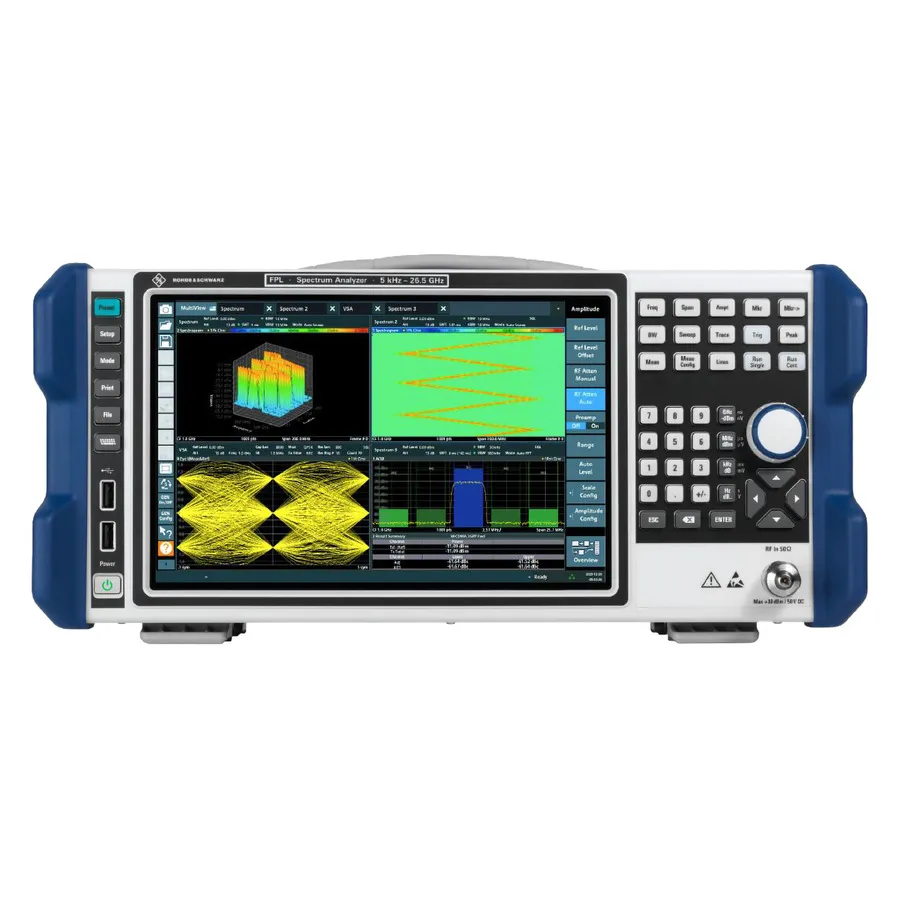

Rohde & Schwarz FPL1007-P1 Spectrum Analyzer Bundle
Rohde & Schwarz FPL1007-P1 комплект аналізатора спектра
Rohde & Schwarz FPL1007-P1 bundle includes base analyzer with OCXO reference, additional interfaces, RF preamplifier, and 1 dB attenuator steps.
Деталі продукту
| Модель | FPL1007-P1 |
| Виробник | Rohde & Schwarz |
| Категорія | Benchtop Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz FPL1007-P1 — це попередньо налаштований комплект, який поєднує настільний аналізатор спектра FPL1007 з необхідними опціями для підвищеної RF вимірювальної можливості. Цей комплект забезпечує стабільність опорної частоти OCXO, розширену зв'язність інтерфейсу, поліпшення чутливості RF попередньо-підсилювача та підвищену роздільну здатність затухання. Він розроблений для користувачів, які потребують високо-ефективного аналізу спектра з оптимізацією чутливості та синхронізацією опорної частоти в RF лабораторіях та виробничих середовищах.
Основні характеристики
- Базовий аналізатор спектра FPL1007: 5 кГц–7,5 ГГц
- Фазовий шум SSB: тип. –108 дБц (1 Гц) при зміщенні 10 кГц
- DANL з попередньо-підсилювачем: тип. –163 дБм від 10 МГц до 2 ГГц
- OCXO опорна частота для точної генерації сигналу 10 МГц
- Додаткові інтерфейси: IF вихід, video вихід, контроль джерела шуму, розʻєм датчика потужності
- RF попередньо-підсилювач з коефіцієнтом підсилення 20 дБ для розширеної чутливості
- 1 дБ кроки електронного затухання для максимального динамічного діапазону
- Сенсорний екран 10,1 дюйма з роздільною здатністю 1280 x 800 пікселів
- Легкий портативний дизайн, вага 6 кг
- Компактний розмір (глибина 23,5 см)
Застосування
- RF дослідження та розробка із синхронізованими опорними сигналами
- Виявлення чутливого сигналу та аналіз
- Вимірювання потужності з зовнішніми датчиками
- Верифікація виробництва та виготовлення
- Налагодження EMI та пошук перешкод
- Аналіз аналогової та цифрової модуляції
- Тестування та сертифікація пристроїв IoT
Комплектація
- Аналізатор спектра FPL1007
- Опція OCXO опорної частоти FPL1-B4
- Опція додаткових інтерфейсів FPL1-B5
- Опція RF попередньо-підсилювача FPL1-B22
- Опція 1 дБ затухання FPL1-B25
- Кабель живлення
- Посібник швидкого запуску
Характеристики
| Frequency Range | 4.0 - 8.0 GHz |
| Maximum Frequency | 7.5 GHz |
| Tracking Generator | No |
| Noise Floor | -160 dBm |
| Product Type | Benchtop |
| Preamplifier | Yes |
| Series | FPL Series |
| Alternate Product Number | 1304.0004.07 |
| Display Type | 10.1" Multi-Touch |
| Dynamic Range | 115 dB |
| Includes | B4-OCXO reference frequency, B5-Additional Interfaces, B22-RF Preamplifier, B25-1 dB steps for electronic attenuator. |
| Input Connector | Type N female, 4 ports USB type A plug version 2.0, BNC female, 10/100/1000BASE-T, DVI-D |
| Interface | LAN, USB |
| Minimum Frequency | 5 kHz |
| Resolution | 100 kHz to 10 MHz |
| Type | Spectrum Analyzer Bundle |
| Warranty | 1 Year |
