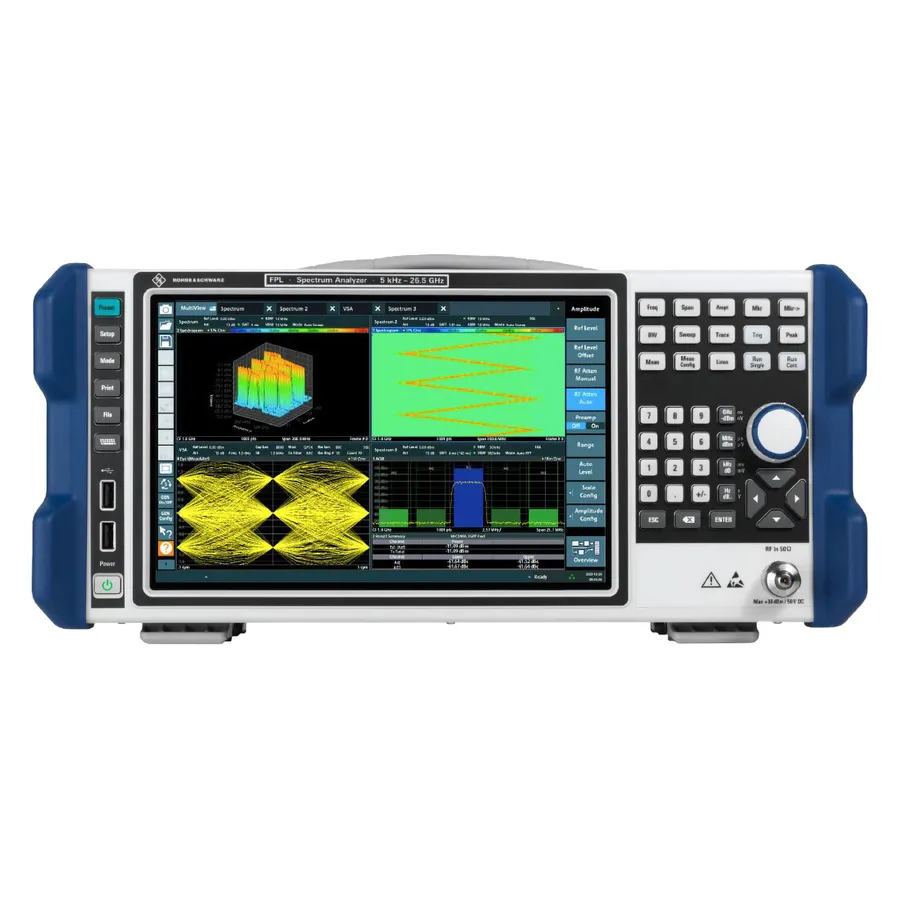

Rohde & Schwarz FPL1003 Spectrum Analyzer

Огляд

Rohde & Schwarz FPL1003 — це легкий портативний настільний аналізатор спектру, розроблений для RF лабораторій, виробництва та польевого обслуговування. Він поєднує аналіз спектру, вимірювання потужності з датчиками потужності та аналіз аналогових та цифрових сигналів в одному приладі з одним із найменших розмірів у своєму класі.

Основні характеристики

• Частотний діапазон: 5 кГц - 3 ГГц
• SSB phase noise: typ. –108 дБ (1 Гц) при 10 кГц offset
• DANL з підсилювачем: typ. –163 дБм від 10 МГц до 2 ГГц
• Стандартна полоса аналізу 10 МГц (40 МГц опціональна з FPL1-B40)
• 10.1" сенсорний дисплей (1280 x 800 пікселів)
• Підключення USB та LAN
• Ручка для перенесення та низька вага (6 кг)
• Опціональна внутрішня батарея для 3 годин портативної роботи
• Опціональний вхід живлення 12/24 В DC

Можливості вимірювання

• Аналіз спектру зі зміною частоти та нульовим діапазоном
• Вимірювання потужності з опціональним модулем датчика потужності (FPL1-K9)
• Аналіз аналогових та цифрових сигналів
• Вимірювання ACLR, C/N, C/N0, OBW
• Аналіз гармонічних спотворень та TOI
• Функції маркера та опції демодуляції

Застосування

• Вимірювання та характеризація RF в лабораторіях
• Тестування та перевірка виробництва
• Вимірювання обслуговування та технічного обслуговування
• Налагодження EMI у R&D та виробництві
• IoT та загальний аналіз сигналів
• Пошук перешкод та польевого обслуговування

Комплектація

• Кабель живлення
• Початкова інструкція
