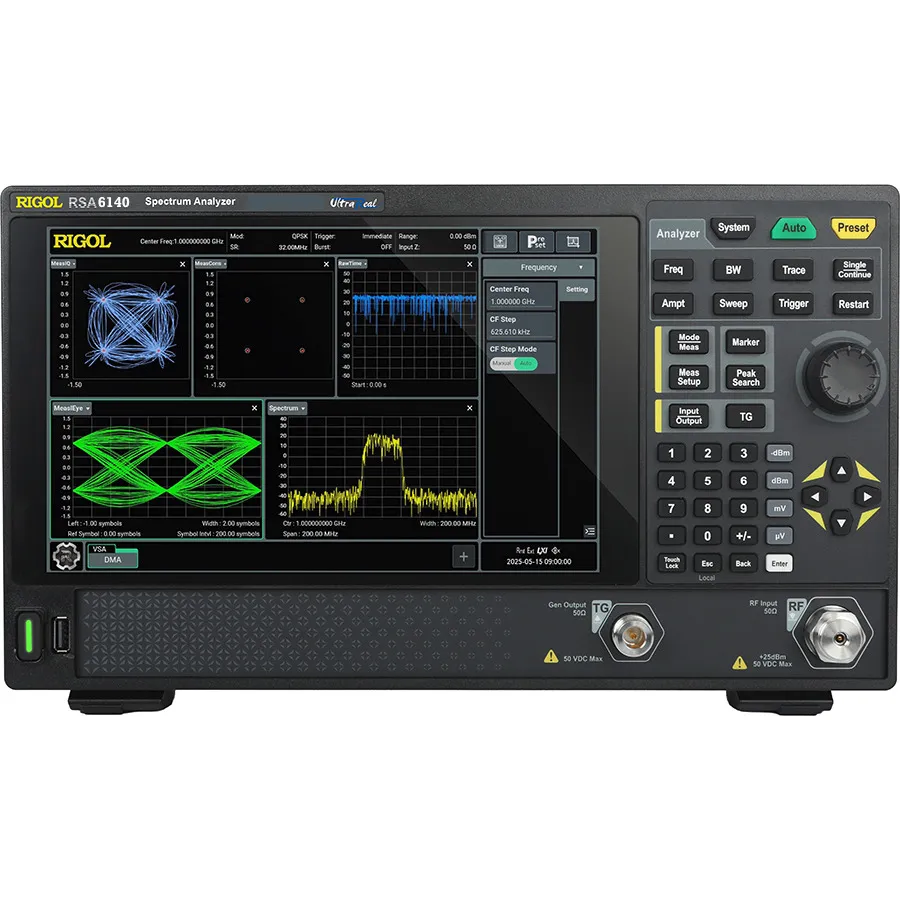

RIGOL RSA6140 настільний аналізатор спектра реального часу
RIGOL RSA6140 Real-Time Benchtop Spectrum Analyzer
RIGOL RSA6140 is a real-time spectrum analyzer with 5 kHz to 14 GHz coverage, 200 MHz real-time bandwidth, and -163 dBm DANL for advanced RF signal analysis.
Деталі продукту
| Модель | RSA6140 |
| Виробник | RIGOL |
| Категорія | Настільні аналізатори спектра |
| Наявність | На замовлення |
Опис
Огляд
RIGOL RSA6140 — це настільний аналізатор спектра реального часу з серії RSA6000, розроблений для аналізу РЧ сигналів у діапазоні від 5 кГц до 14 ГГц. Побудований на платформі UltraReal, він поєднує високопродуктивне захоплення сигналу, багатовимірний аналіз та портативність для дослідження, валідації та усунення несправностей у польових умовах. Аналізатор забезпечує смугу реального часу 200 МГц, чутливість -163 дБм DANL (з передусилювачем) та швидкість розгортання 4 ТГц/с для захоплення перехідних сигналів з високою точністю.
Основні характеристики
- Діапазон частот: 5 кГц до 14 ГГц
- Смуга реального часу та аналізу: 200 МГц
- Швидкість розгортання: 4 ТГц/с
- -163 дБм (typ.) DANL при 1 ГГц з увімкненим передусилювачем
- -108 дБc/Hz (typ.) фазовий шум при 1 ГГц, зміщення 10 кГц
- Точність амплітуди: 0,7 дБ
- Вбудований передусилювач та генератор слідкування
- П'ять режимів аналізу: GPSA, RTSA, VSA, EMI та ADM
- Дисплей 10,1" з ємнісною сенсорною технологією
- Інтерфейси USB, LAN та HDMI; сумісність з SCPI
Застосування
- Аналіз спектра та моніторинг сигналу в реальному часі
- Аналіз векторного сигналу та демодуляція
- Тестування передвідповідності EMI з фільтрами CISPR
- Демодуляція аналогових сигналів (AM/FM/PM)
- Тестування пристроїв бездротового зв'язку та РЧ
- Аналіз сигналів автомобільної електроніки та IoT
Комплектація
- Кабель живлення
- Сертифікат калібрування
Характеристики
| Frequency Range | 15.0 - 30.0 GHz |
| Maximum Frequency | 14 GHz |
| Tracking Generator | Yes |
| Noise Floor | -163 dB |
| Product Type | Benchtop |
| Series | RSA6000 Series |
| Display Type | 10.1" LCD |
| Input Connector | N-type female, BNC female, USB Type-A, 100/1000 Base-T, RJ-45, HDMI A plug |
| Interface | LAN, USB, and HDMI |
| Memory | 128 GB |
| Minimum Frequency | 5 MHz |
| Resolution | 1 Hz to 10 MHz |
| Warranty | 3 Years |
