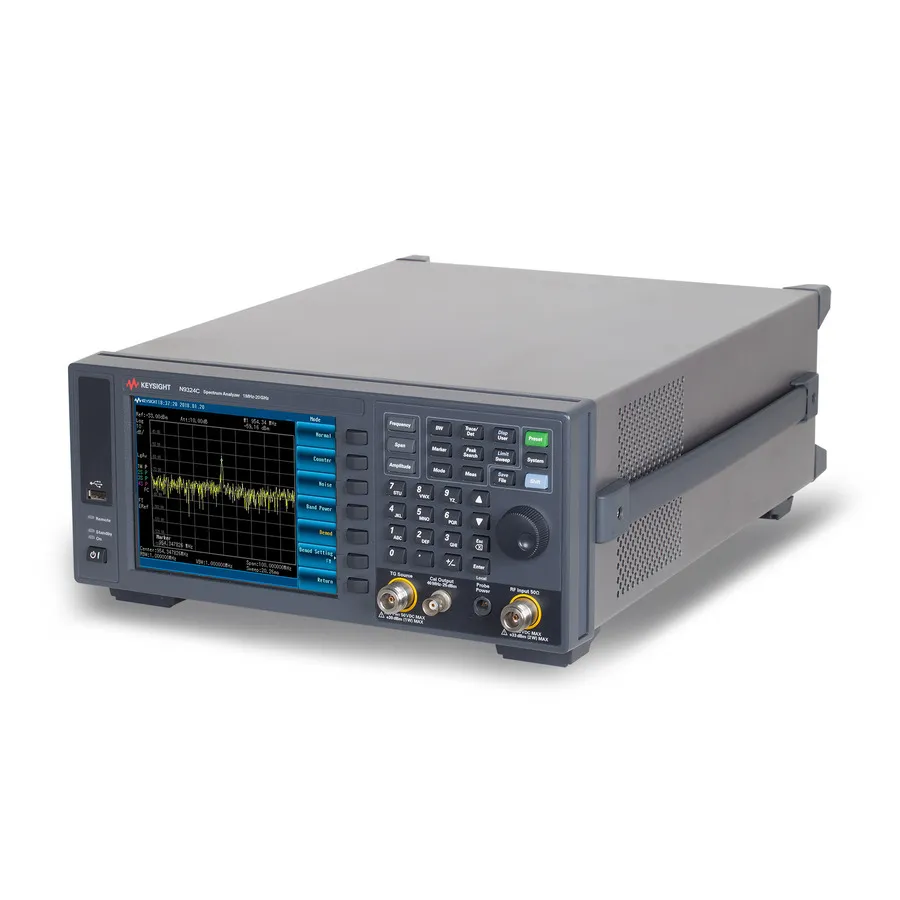

Keysight N9324C/TG7 Basic Spectrum Analyzer
Keysight N9324C/TG7 базовий аналізатор спектра
Запитати ціну
Keysight N9324C/TG7 is a compact spectrum analyzer covering 1 MHz to 20 GHz with built-in tracking generator and ±0.7 dB amplitude accuracy.
Деталі продукту
| Модель | N9324C/TG7 |
| Виробник | Keysight |
| Категорія | Benchtop Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N9324C/TG7 — це базовий аналізатор спектра (BSA), який охоплює частоти від 1 MHz до 20 GHz. Він має вбудований генератор відстеження на 7 GHz для тестування реакції на подразник та забезпечує абсолютну точність амплітуди ±0,7 dB. Прилад розроблений для загальних RF і мікрохвильових застосувань, включаючи усунення неполадок EMI, моніторинг радіозв'язку та тестування пристроїв IoT.
Основні характеристики
- Діапазон частот: 1 MHz - 20 GHz
- Абсолютна точність амплітуди: ±0,7 dB
- Полоса пропускання фільтра: 10 Hz - 3 MHz
- Відображений середній рівень шуму: -140 dBm при 1 GHz
- Фазовий шум: -119 dBc/Hz при зміщенні 1 MHz
- Вхідний аттенюатор 50 dB з кроком 5 dB
- Точка перехоплення третього порядку (TOI): +15 dBm
- Час розгортання: 2 ms - 1000 s (діапазон >100 Hz)
- Генератор відстеження на 7 GHz для тестування реакції
- Аналіз модуляції AM/FM та ASK/FSK (з опціональними наборами)
- Планувальник завдань для автоматичних вимірювань (скорочення часу налаштування на 95%)
- Демодуляція маркера та налаштовувані користувальницькі клавіші
- Підтримка датчиків потужності USB Keysight U2000 Series, U2020 та U2042/44 X-Series
Застосування
- Усунення та тестування електромагнітних перешкод (EMI/RFI)
- Моніторинг радіозв'язку та виявлення перешкод
- Характеризація та тестування бездротових пристроїв IoT
- Освітні демонстрації та навчання
- Загальний аналіз RF і мікрохвильових сигналів
Комплектація
- USB кабель
- N-BNC адаптер
- BNC кабель
- Кабель живлення
Характеристики
| Frequency Range | 15.0 - 30.0 GHz |
| Maximum Frequency | 20 GHz |
| Tracking Generator | Yes |
| Noise Floor | -154 dBm |
| Product Type | Benchtop |
| Series | BSA Series |
| Display Type | 6.5" LCD |
| Includes | Calibration Certificate, USB Cable, N-BNC adapter, BNC cable, Power Cord |
| Input Connector | N-type female, BNC-type female, 10Base-T, USB A plug version 1.1, Mini USB A/B female ersion 1.1, IEEE-488 bus |
| Interface | GPIB, LAN / Ethernet, Other, RF, USB Host, USB |
| Memory | 64 MB |
| Minimum Frequency | 1 MHz |
| Resolution | 10 Hz to 3 MHz |
| Warranty | 5 Years |
