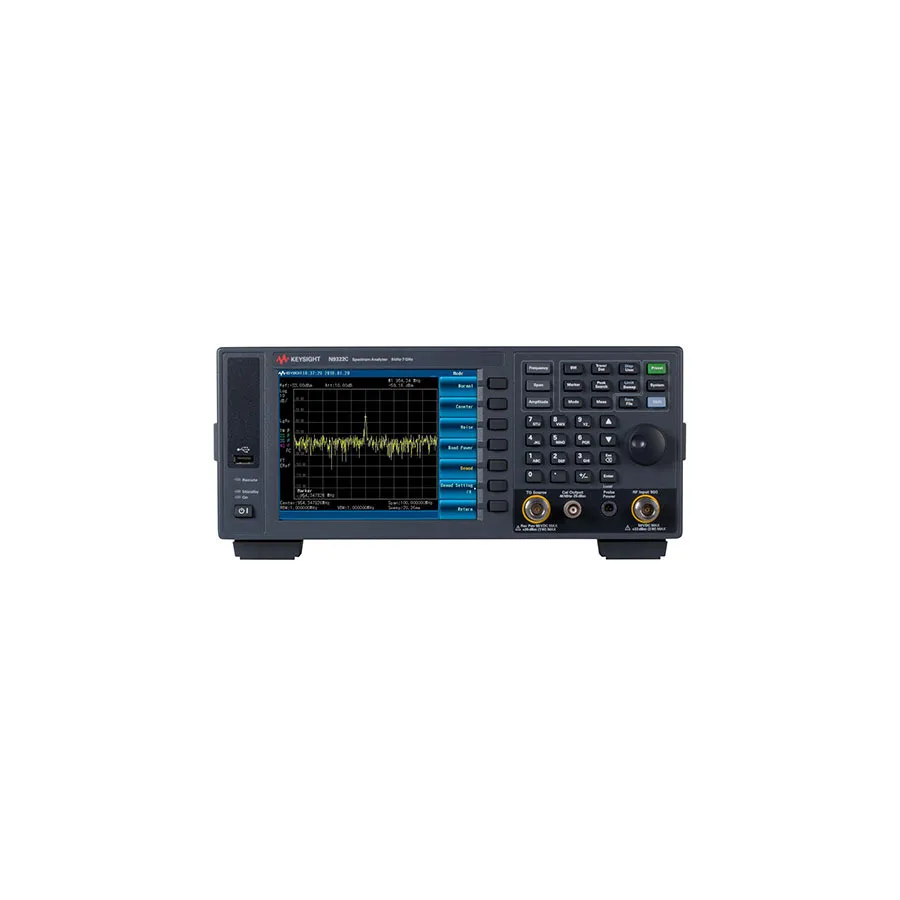

Keysight N9322C/TG7 Basic Spectrum Analyzer with Tracking Generator
Keysight N9322C/TG7 базовий аналізатор спектра з генератором стеження
Запитати ціну
N9322C/TG7 spectrum analyzer with tracking generator covers 9 kHz to 7 GHz, -152 dBm DANL, ±0.3 dB accuracy, and built-in VSWR bridge for RF circuit analysis.
Деталі продукту
| Модель | N9322C/TG7 |
| Виробник | Keysight |
| Категорія | Benchtop Spectrum Analyzers |
| Наявність | На замовлення |
Опис
Огляд
Keysight N9322C/TG7 є базовим аналізатором спектра з інтегрованим генератором стеження 7 ГГц, що забезпечує економічну продуктивність для RF-тестування загального призначення. Він поєднує можливість спектрального аналізу з вимірюванням типу стимул-відповідь через вбудований міст VSWR, дозволяючи як передачу, так і рефлексивну характеризацію RF-компонентів та ланцюгів.
Основні характеристики
- Частотний діапазон від 9 кГц до 7 ГГц
- Абсолютна точність амплітуди ±0.3 дБ
- Роздільна здатність смуги пропускання від 10 Гц до 3 МГц
- Відображена середня шумова рівень -152 дБм (@1 ГГц, мінімум 10 Гц RBW)
- Фазовий шум -90 dBc/Hz (@змішення 1 МГц)
- Вхідний аттенюатор 50 дБ з кроками 1 дБ
- Точка перехоплення третього порядку (TOI) +11 дБм
- Час розгортання від 2 мс до 1000 с
- Генератор стеження 7 ГГц з вбудованим мостом VSWR
- Режими демодуляції AM/FM та опціональна ASK/FSK
- Опціональний набір функцій одноклацьком для вимірювань CHP, OBW, ACPR, SEM та спектрограми
- Сумісність з USB датчиками потужності Keysight U2000 та U2020 X-Series
- Користувацькі мягкі клавіші, демодуляція маркерів та одноклацька оптимізація
Застосування
- Характеризація RF-компонентів та вимірювання S-параметрів
- Аналіз відклику фільтра та підсилювача
- Налаштування антени та узгодження імпедансу
- Вимірювання втрат кабелю та передавальної лінії
- Тестування лінійності силового підсилювача
- Аналіз та перевірка модуляції сигналу
Характеристики
| Frequency Range | 4.0 - 8.0 GHz |
| Maximum Frequency | 7 GHz |
| Tracking Generator | Yes |
| Noise Floor | -162 dBm |
| Product Type | Benchtop |
| Series | BSA Series |
| Display Type | 6.5" LCD |
| Dynamic Range | -60 to -44 dBm |
| Includes | USB Cable, N-BNC Adapter, BNC Cable, Power Cord, Documentation CD-ROM |
| Input Connector | N (f) |
| Interface | LAN TCP/IP, USB |
| Memory | 64 MB |
| Minimum Frequency | 9 kHz |
| Number of Ports | 1 |
| Resolution | 10 Hz to 3 MHz |
| Warranty | 3 Years |
